大传动比单级圆柱齿轮减速装置

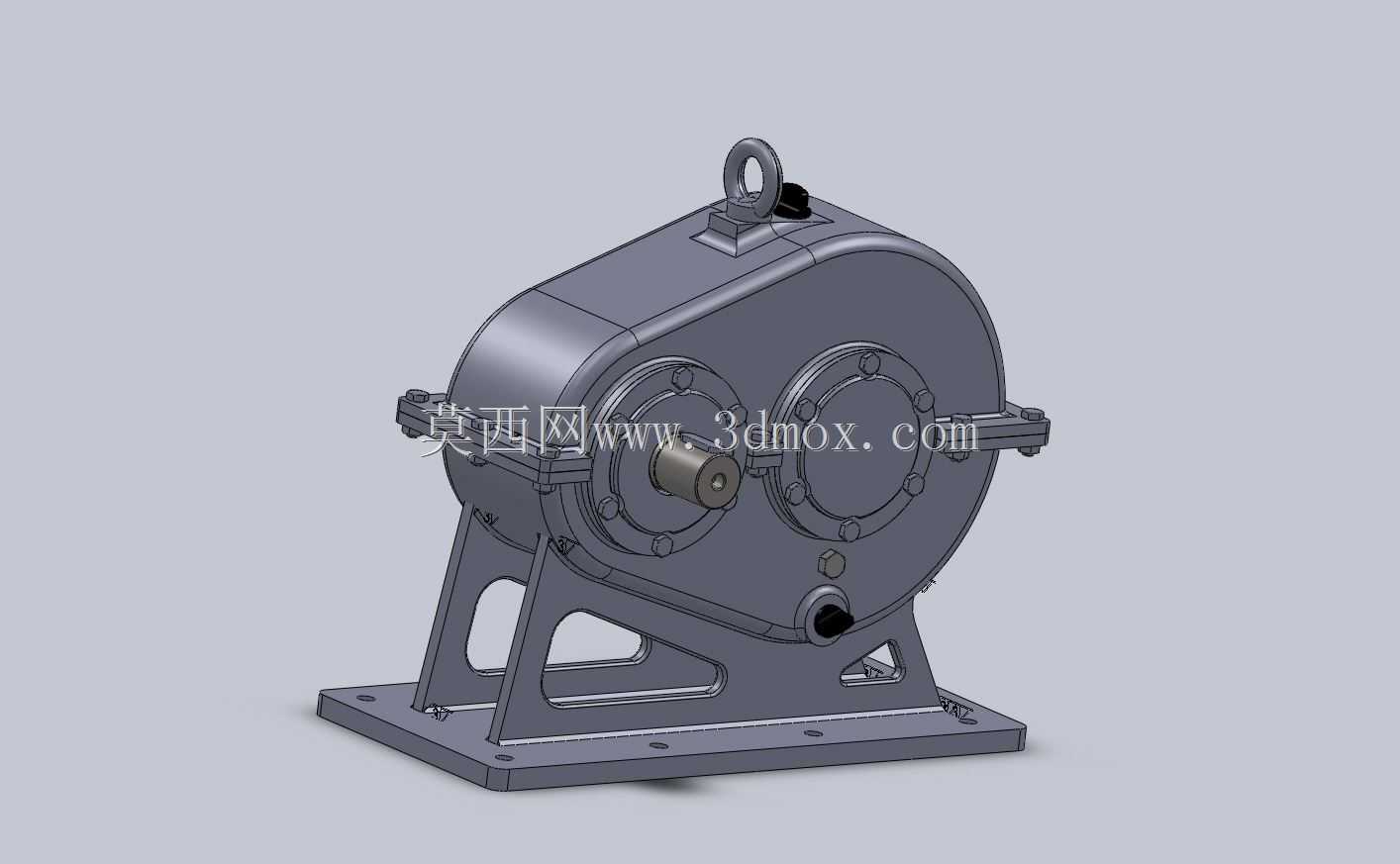

　　在重载输送线、矿山给料设备、大型搅拌机组这类对输出扭矩要求高、输入转速偏高的工况场景中，减速装置是动力传递链路里不可替代的核心部件，它承担着匹配原动机与工作端转速、放大输出扭矩的核心作用，直接决定整套设备的运行稳定性与负载能力。这款大传动比的圆柱齿轮减速装置，采用闭式圆柱齿轮传动结构，整体壳体为一体式铸造成型的箱型结构，底部设置带安装孔的方形安装底座，底座上的安装孔采用长圆孔与圆孔组合的排布方式，既可以在安装时微调整机位置，抵消安装基面的加工误差，也能保证运行过程中壳体不会因为齿轮啮合的反作用力出现移位。壳体顶部设置吊环结构，方便车间内的吊装转运，毕竟这类重载减速装置整机重量不小，人工搬运难度高，顶部的吊环位置经过重心校核，

　　吊装时整机可以保持水平状态，不会出现倾斜磕碰的问题。从传动结构来看，该装置的输入轴与输出轴采用平行轴布置方式，输入轴端直径更小，适配常规Y系列异步电机的输出轴连接尺寸，输出轴端直径更大，能够承受更大的扭矩载荷，轴端都设置了对应的密封结构，避免箱体内的润滑油泄漏，同时阻挡外界的粉尘、水汽进入箱体内部，破坏齿轮啮合面的润滑状态。齿轮副采用渐开线圆柱齿轮设计，传动比达到3375，能够将输入端的高转速降低到工作端需要的低转速，同时按照传动比数值放大输出扭矩，满足大负载低转速的工况需求。设计过程中，首先根据工况的负载扭矩、输入转速参数计算齿轮的模数、齿宽、齿数配比，在保证传动比准确的前提下，尽可能优化齿轮的啮合重合度，

　　降低传动过程中的冲击与噪音，同时对齿轮轴的支撑位置做了轴承选型匹配，选用能承受径向载荷与少量轴向载荷的深沟球轴承作为支撑，保证轴系运转的同轴度，避免齿轮出现偏载磨损的问题。壳体的外形设计充分考虑了加工工艺性，箱体的分箱面设置在齿轮轴的中心平面位置，方便加工时的轴承孔镗削加工，也便于后续的装配与检修，箱体侧面设置了油位观察孔与放油螺塞，日常维护时可以很方便地观察箱体内润滑油的液位，更换润滑油时也能快速排空旧油。安装边界方面，底部安装底座的四个安装孔孔距按照通用重载设备的安装基座尺寸设计，不需要对现有设备的安装基面做大规模改造就能直接替换安装，输入轴与输出轴的中心高尺寸也匹配常规的传动连接尺寸，输入端可以通过联轴器直接和电机连接，

　　输出端可以通过联轴器、链轮或者皮带轮和工作端的负载连接，不需要额外加装转接装置。在实际应用中，这类大传动比的减速装置不需要搭配多级减速箱就能实现极低的输出转速，能够简化整套传动系统的结构，减少传动链路里的故障点，相比多级串联的减速结构，它的传动效率更高，运行过程中的功率损耗更小，长期运行的能耗更低。齿轮啮合区域全部封闭在箱体内部，采用油浴润滑的方式，齿轮运转时会将箱底的润滑油带到啮合面与轴承位置，不需要额外配置强制润滑系统，日常维护的工作量很小，适合在粉尘较多、环境相对恶劣的工业现场使用。壳体的加强筋结构设置在轴承座与底座连接的位置，能够承受齿轮啮合时产生的径向作用力，避免长期运行后壳体出现变形，导致轴承孔同轴度超差，引发齿轮磨损加剧、噪音变大的问题。轴伸端的密封采用接触式橡胶密封圈，密封唇口经过耐磨处理，在长期运行的情况下也能保持可靠的密封效果，不会出现润滑油渗漏污染现场环境的问题。整体结构没有多余的复杂设计，所有结构都围绕传动可靠性、安装便捷性、维护简便性展开，没有为了外观增加不必要的异形结构，全部采用规则的平面与圆弧过渡，既方便铸造时的脱模，也能降低加工过程中的走刀难度，控制加工成本。在选型匹配时，只需要核对安装孔位尺寸、轴径尺寸、中心高以及额定输出扭矩参数，就可以快速匹配对应的工况，不需要做复杂的定制化修改，适配性很强。
