移动式原料输送风机车结构设计

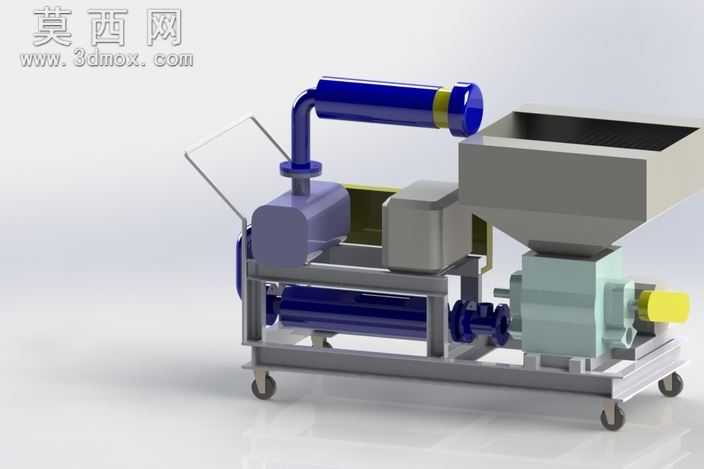

本作品为移动式原料输送风机车的三维设计模型，整体采用模块化集成设计思路，将气力输送系统、动力单元、进料机构与移动承载平台整合为一体化作业设备。建模过程中严格遵循机械设计规范，对各功能部件的装配关系、尺寸配合进行了精准还原，通过三维软件的参数化建模功能，逐一构建了机架、行走脚轮、进料料斗、输送泵体、风机单元、连接管路、操作扶手等核心部件，确保各部件间的干涉检查全部通过，装配逻辑符合实际生产设备的安装流程。材质渲染阶段，针对不同部件的实际应用材质进行了区分设置：机架采用哑光金属喷漆材质，还原碳钢型材焊接后的表面质感；料斗与泵体采用浅灰绿色工程漆面材质，匹配工业设备常用的防护涂层效果；连接管路采用深蓝色金属烤漆材质，与主体结构形成清晰的视觉区分；动力端的防护部件采用深灰哑光材质，操作扶手采用拉丝不锈钢质感，行走脚轮采用橡胶与金属结合的复合材质，通过不同材质的光影表现，清晰呈现各部件的功能属性与结构边界。结构设计上，底部采用带四个万向脚轮的框架式机架，保障设备的移动灵活性与放置稳定性，机架上层采用分区布局，一侧布置风机与动力驱动单元，通过弯管管路连接至另一侧的进料输送机构，上方设置敞口式进料料斗，方便散装原料的倾倒投入，泵体输出端预留外接输送管道的接口，可灵活对接不同的原料输送管路，整体结构紧凑，功能分区明确，既满足小范围作业场景下的移动转场需求，也保障了气力输送原料的作业效率。设计过程中充分考虑了设备的维护便捷性，各功能单元采用独立安装座固定，可单独拆卸检修，管路连接采用标准法兰对接结构，方便后期的密封更换与管路调整，操作扶手设置在设备侧方，符合人工推行的人机工程学尺寸，整体模型完整还原了该类移动式气力输送设备的全部结构细节，可用于设备结构演示、作业原理教学以及定制化改型设计的参考基础。
