内燃驱动式离心通风机三维结构设计

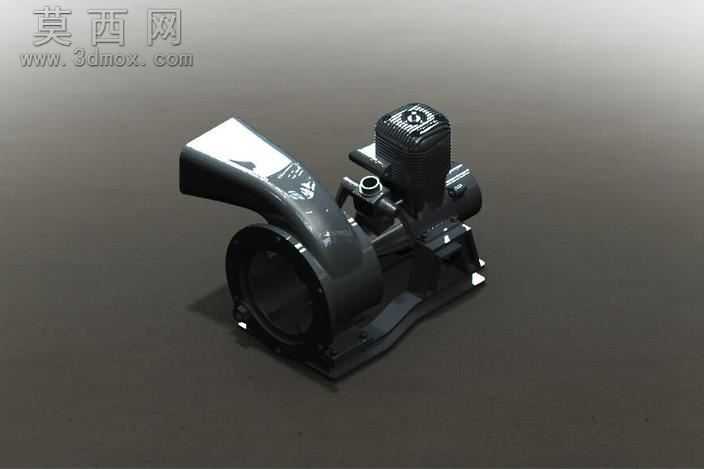

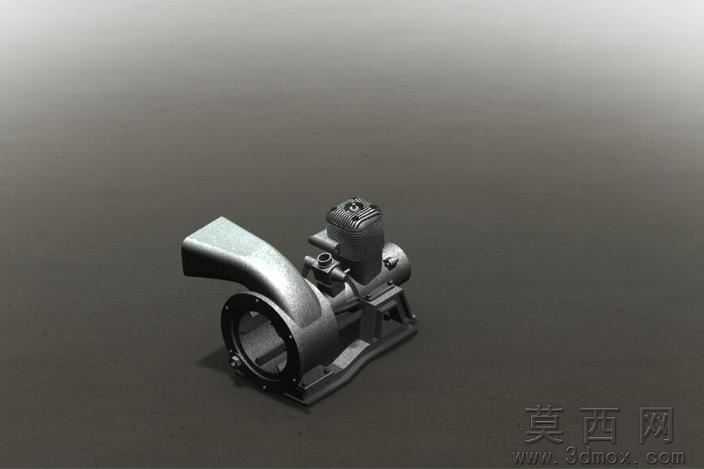

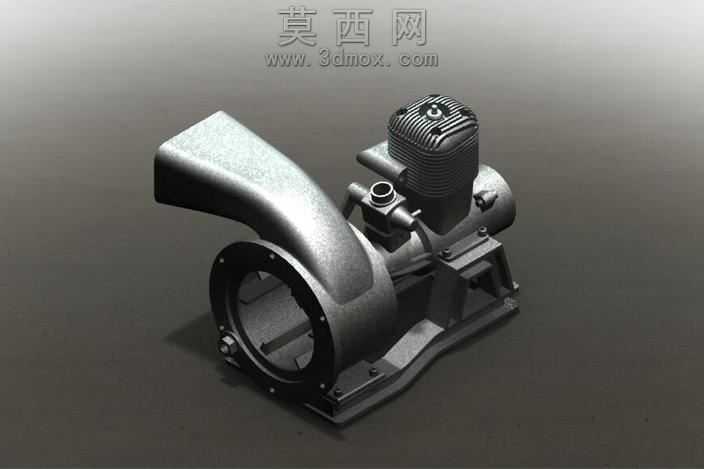

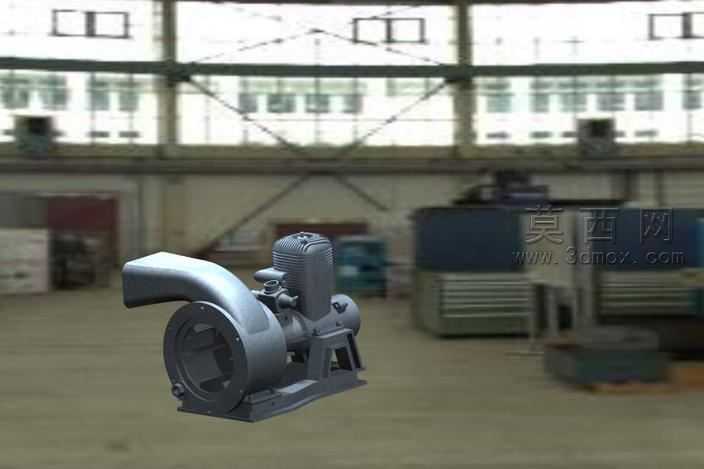

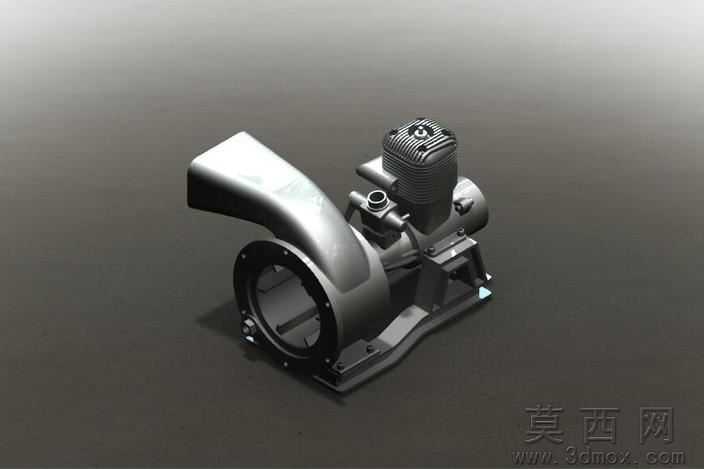

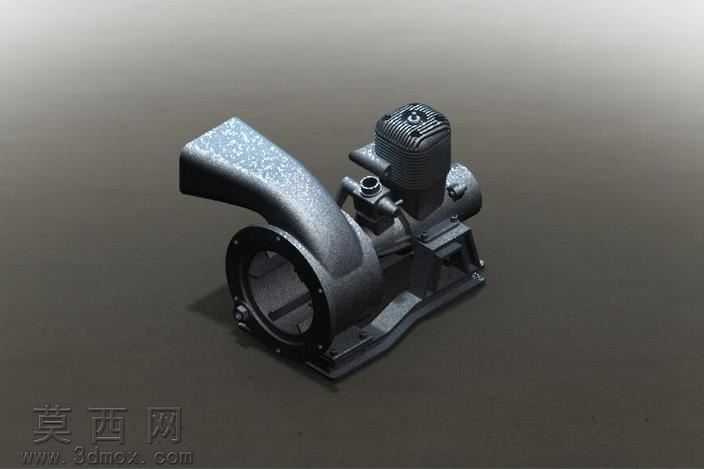

本作品为内燃驱动式离心通风机的三维建模设计成果，建模阶段采用自底向上的装配设计思路，首先对核心部件进行独立参数化建模：首先构建离心式风筒结构，精准还原蜗壳型流道的曲面弧度，进风口采用法兰式连接结构，出风口为渐扩式弯管造型，保证流体输出的导向性；其次完成内燃动力单元的建模，还原散热鳍片式缸体、化油器接口、启动拉盘等细节结构，动力单元与风筒叶轮通过传动结构实现动力传递；最后完成一体式安装底座的建模，底座设置有加强筋结构与安装定位孔，保证整机装配后的结构稳定性。材质渲染阶段针对不同部件匹配对应材质属性：风筒与底座采用铸铁材质，添加细微的铸造颗粒纹理与哑光金属质感，还原工业铸件的真实视觉效果；动力缸体的散热鳍片采用铝合金材质，设置轻微的金属反光属性，突出机加工表面的质感；连接螺栓、传动部件采用钢材材质，添加镀锌层的微弱反光效果，区分不同金属部件的材质差异。结构设计上充分考虑实际使用的合理性，动力单元与风筒采用分体式固定结构，既保证传动的同轴度要求，也预留了后期维护的操作空间；风筒内部的叶轮结构与动力输出轴直接连接，减少传动损耗，蜗壳流道的曲线经过优化，能够有效降低风阻与运行噪音。整体建模过程严格遵循机械设计的装配规范，所有部件的配合公差符合通用机械的设计要求，各活动部件不存在干涉问题，渲染阶段采用三点布光方案，主光源模拟工业车间的顶光效果，辅助光源补充暗部细节，环境光添加微弱的环境反射，让整体渲染效果更贴近真实工业设备的视觉表现，完整呈现了内燃驱动风机的结构组成与外观特征。
