立式多工位压合工装设备结构设计

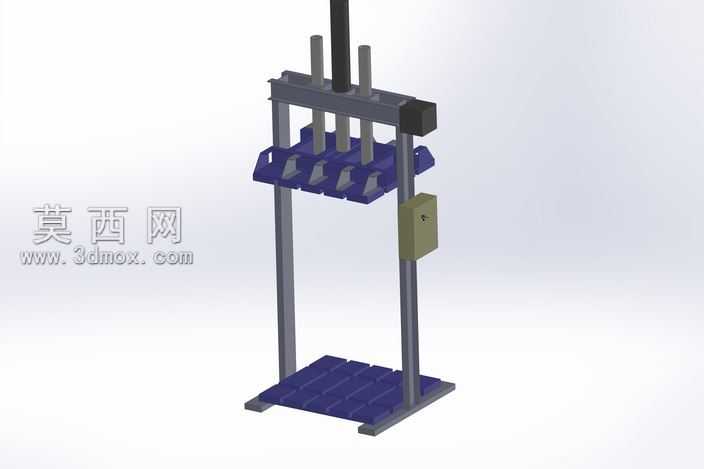

本作品为立式多工位压合工装的三维建模设计，整体采用框架式立式布局，通过三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械工装的设计规范，对各部件的装配关系、运动间隙做了精准的参数约束，确保虚拟装配下无干涉问题。模型渲染阶段采用哑光金属材质模拟机架主体，防滑纹理材质覆盖底部承载平台与上部工件定位座，电控箱体采用磨砂工业塑料质感，压合执行杆采用镀铬亮面金属材质，通过不同材质的区分清晰呈现各功能部件的属性，渲染光影采用均匀的工业场景布光，完整展现设备的结构层次与细节特征。结构设计上，底部为加宽方形承载底座，搭配四根垂直导向立柱构成稳定的支撑框架，上部设置可沿立柱垂直滑动的压合安装板，板上均匀布置四个压合执行头，可同时完成四个工位的压合作业，大幅提升压装工序的作业效率；压合驱动组件布置于框架顶部，侧边集成安装电控箱体，用于设备的动作控制与参数调节，下部承载平台设置与上部压头一一对应的定位卡槽，可快速完成待压合工件的定位装夹，定位精度满足常规压装工序的公差要求。设计思路围绕中小零件的批量压装需求展开，摒弃传统单工位压装设备效率低下的问题，采用多工位同步压合的结构方案，立式布局有效压缩设备的占地面积，导向立柱的设计保证压合动作的垂直精度，避免压合过程中出现偏载导致的工件压损问题，定位卡槽采用快换式设计思路，可根据不同规格的待压合工件更换对应的定位座，拓展设备的适用范围，整体结构兼顾刚性、操作便捷性与功能拓展性，可直接作为中小零件压装工序的工装设计参考，也可用于相关机械结构的教学演示场景。
