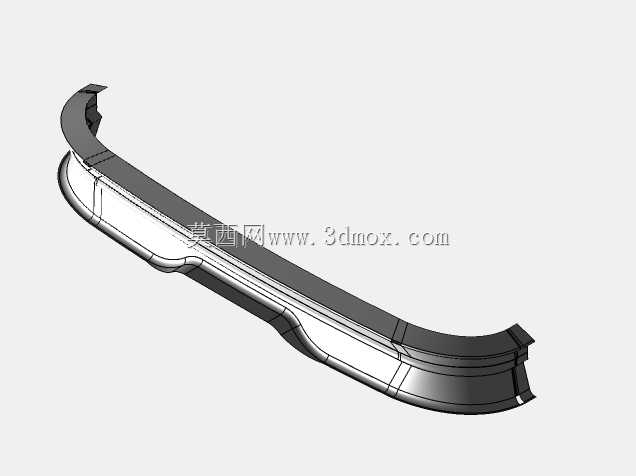

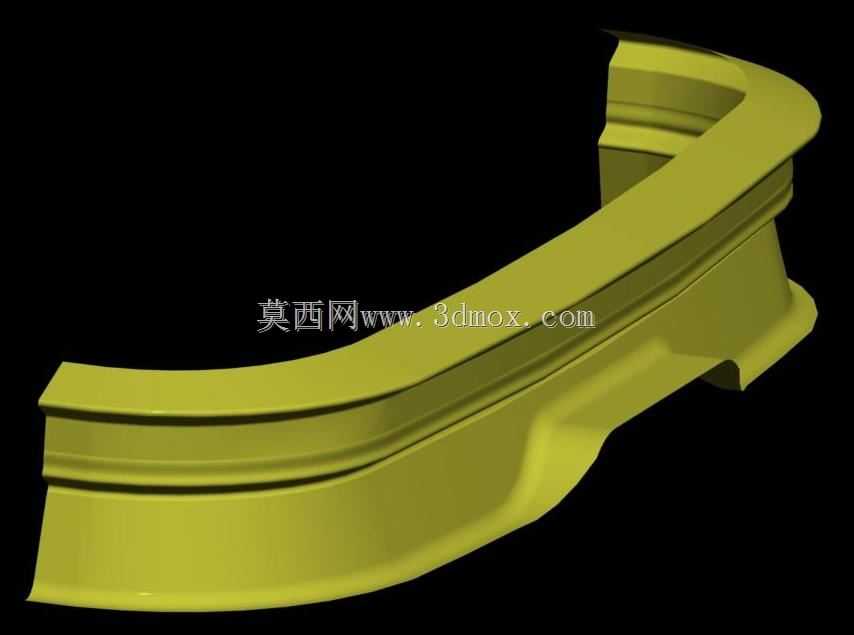

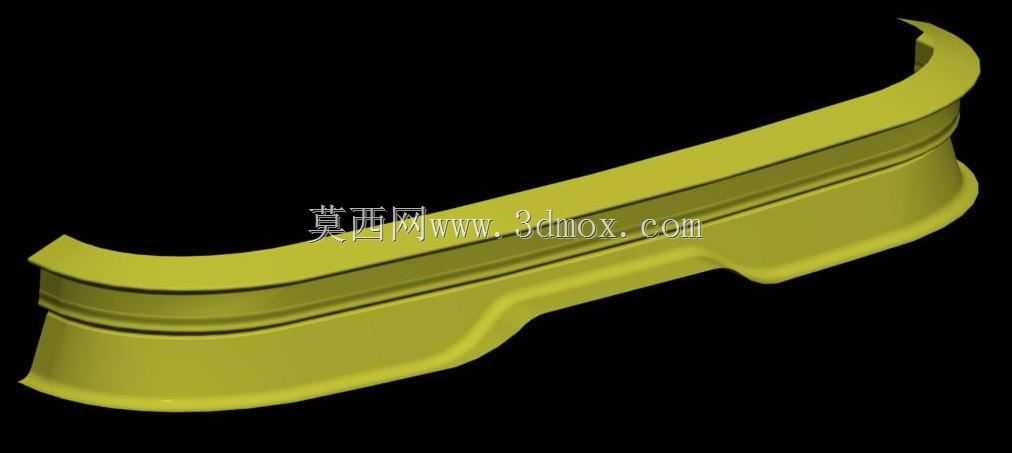

乘用车前保险杠曲面结构造型设计

　　在整车外饰结构开发流程中，保险杠作为车头区域核心的覆盖兼防护部件，需要同时兼顾碰撞缓冲、外观造型、周边件装配匹配等多重需求，本次呈现的曲面结构造型，聚焦乘用车前保险杠的主体曲面框架搭建，可作为外饰设计初期的造型基准参考。

　　从实际装车场景来看，该部件位于车身最前端，上部衔接引擎盖前缘，两侧匹配前翼子板安装端面，下部预留前格栅、雾灯区域的安装开口，内侧需要预留防撞梁安装支座、吸能盒的避让空间，同时要兼顾行人碰撞保护的溃缩空间要求。设计过程中首先确定主造型曲面的趋势，顺着整车前脸的俯冲姿态做曲面的曲率连续过渡，避免出现曲率突变的折角，既保证外观光影的流畅性，也能降低后期注塑成型时的应力集中风险。

　　曲面搭建阶段先做主体大面的控制点排布，沿着保险杠的横向长度方向，将中部做略微内收的弧面，两侧向翼子板方向做顺滑的曲率延伸，保证和翼子板匹配时的分缝间隙均匀，面差控制在整车外饰的公差要求范围内。上部翻边结构沿着引擎盖的下沿轮廓做贴合设计，预留足够的安装卡扣布置空间，卡扣间距按照外饰件常规的120-150mm间隔排布，保证装配后的贴合度，避免车辆行驶过程中出现异响。下部的双层棱线结构，一方面是造型上的层次感设计，另一方面棱线位置做局部的壁厚加强，提升低速碰撞时的抗形变能力，轻微刮蹭时不会出现大面积的凹陷变形。

　　安装边界的处理上，整个保险杠的周圈安装面都做了安装方向的脱模角度校核，保证后续模具开发时不需要做复杂的侧向抽芯结构，降低模具制造成本。内侧的加强筋布置沿着曲面的法向延伸，筋位厚度控制在主体壁厚的0.6倍，避免表面出现缩痕影响外观质量。曲面的分块逻辑也考虑了后期的工艺拆分，主体大面保持完整，仅在需要安装附件的区域做局部的凸台和开孔，减少曲面拼接的碎面数量，提升曲面的光顺度。

　　从功能特性来看，该曲面造型预留了足够的缓冲变形空间，当发生低速碰撞时，曲面可以沿着预设的形变方向溃缩，吸收碰撞能量，减少对内部防撞梁以及车身纵梁的损伤，同时也能降低对行人腿部的碰撞伤害。曲面的弧度设计也兼顾了空气动力学要求，下部的内收弧面可以引导车头气流向两侧疏导，减少行驶过程中的风阻系数，同时避免气流直接冲入底盘造成不必要的升力。

　　在实际建模过程中，需要反复校验曲面和周边件的间隙，比如和前大灯的匹配边界，要保证大灯安装后，保险杠和大灯的分缝均匀，过渡自然，没有明显的台阶。和下护板的连接位置做了卡扣安装的凸台结构，保证下护板装配后和保险杠下沿齐平，不会出现突出或者凹陷的情况。两侧的轮眉衔接位置做了圆弧过渡，匹配前轮的转动包络，预留足够的间隙，避免转向时轮胎剐蹭到保险杠内壁。

　　整个曲面造型没有做过多的冗余特征，所有的棱线和曲面过渡都服务于实际装车需求，既满足外观的造型审美要求，也兼顾了结构强度、安装工艺、碰撞安全等多维度的工程要求，可作为外饰结构设计人员做保险杠方案初期的曲面参考，也可用于教学场景下的曲面建模练习，理解汽车外饰件的曲面搭建逻辑和工程约束条件。
