汽车车身褶皱曲面造型结构设计

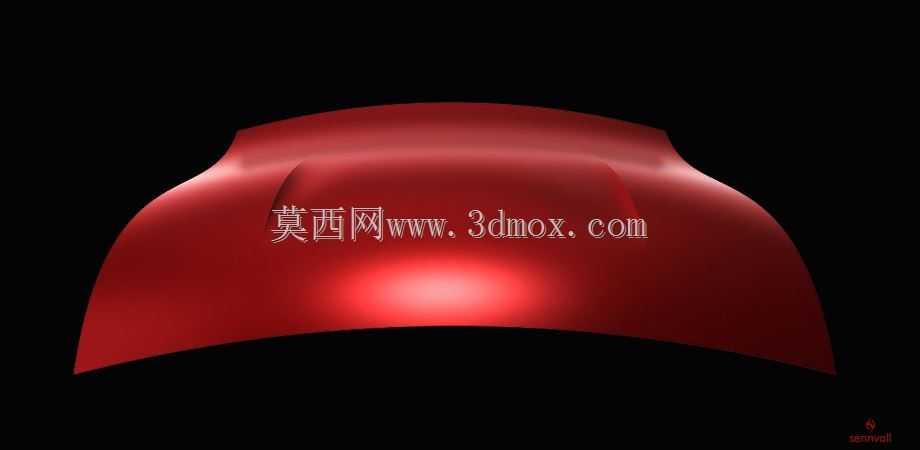

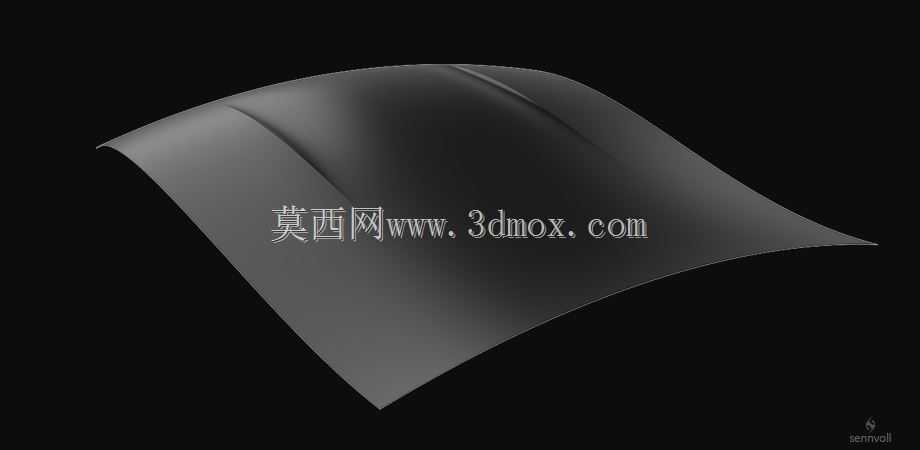

　　在汽车外观覆盖件的正向开发流程中，曲面造型的细节处理直接决定了整车外观的质感与空气动力学表现，这类带褶皱特征的曲面结构，常应用于车身侧围、引擎盖棱线、尾箱盖造型区域，是兼顾造型辨识度与结构刚度的典型设计元素。不同于常规的顺滑大曲面，褶皱曲面的设计需要平衡多维度的工程约束，首先要考虑的是冲压成型的工艺可行性，曲面的曲率变化不能出现急剧的拐点，否则在板材冲压过程中会出现拉裂、起皱等成型缺陷，同时褶皱的凸起高度需要匹配冲压模具的拔模角度，避免成型后出现脱模卡滞的问题。从实际装车场景来看，这类褶皱曲面并非单纯的造型装饰，沿着车身气流走向布置的褶皱棱线，可以在车辆高速行驶时梳理车表气流，降低紊流产生的风噪，

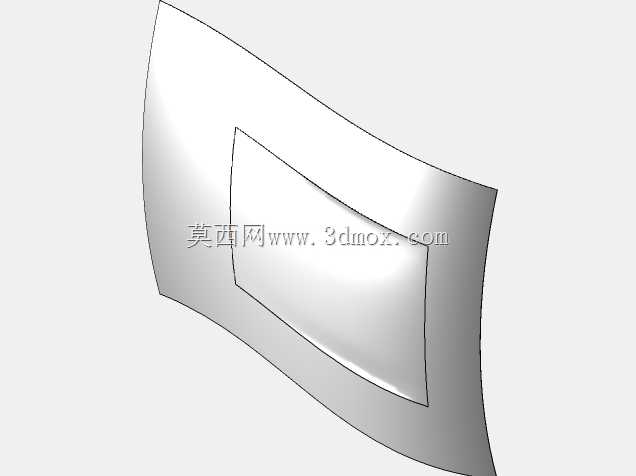

　　同时曲面的褶皱结构相当于在平整板材上增加了加强筋结构，能够在不额外增加板材厚度的前提下，提升覆盖件的结构刚度，减少车辆行驶过程中覆盖件产生的振动异响。在建模思路上，这类曲面的构建不能直接通过拉伸、倒圆角等基础特征完成，需要先搭建曲面的控制网格，通过调整控制点的权重与位置，先勾勒出褶皱的整体走向趋势，再逐段匹配相邻曲面的G2连续性，保证曲面之间的过渡顺滑，没有肉眼可见的拼接棱线。需要注意的是，褶皱曲面的边界需要和车身周边的安装结构预留足够的匹配公差，曲面边缘的翻边结构要和车身焊接夹具的定位点完全对齐，褶皱的凸起高度不能超过车身外饰件的安装边界，避免和车门密封条、侧裙饰板等周边零件产生装配干涉。在实际的结构验证环节，

　　这类曲面完成建模后需要先进行成型性仿真分析，模拟板材在冲压过程中的减薄率，确保褶皱区域的板材减薄率控制在材料允许的范围内，同时还要进行CFD流场仿真，验证褶皱结构对整车风阻系数的影响，调整褶皱的弧度与走向，在满足造型需求的前提下尽可能优化空气动力学表现。不同于概念车阶段的夸张曲面设计，量产车型上的褶皱曲面需要兼顾后期的涂装工艺，曲面的曲率变化要保证电泳液能够顺利流淌，不会出现积液导致的涂装缺陷，同时褶皱的棱线R角要匹配抛光工艺的可达性，避免出现抛光死角影响漆面的光泽度。在装配环节，这类褶皱曲面的检测需要使用三坐标测量仪对曲面的关键点进行打点检测，确保曲面的成型精度控制在公差范围内，和相邻覆盖件的面差、间隙匹配整车的装配标准，

　　避免出现棱线错位、间隙不均等外观问题。很多初入行的结构工程师在做这类曲面设计时，容易过度追求造型的视觉冲击力，忽略了工艺与装配的实际约束，导致设计出来的曲面无法落地量产，或是在量产阶段出现大量的品质问题，实际上成熟的褶皱曲面设计，是造型部门、工艺部门、结构部门多轮迭代平衡的结果，每一处弧度的调整，都要同时满足造型审美、冲压工艺、装配精度、刚度性能、空气动力学等多维度的要求。
