汽车转向操控方向盘曲面结构设计

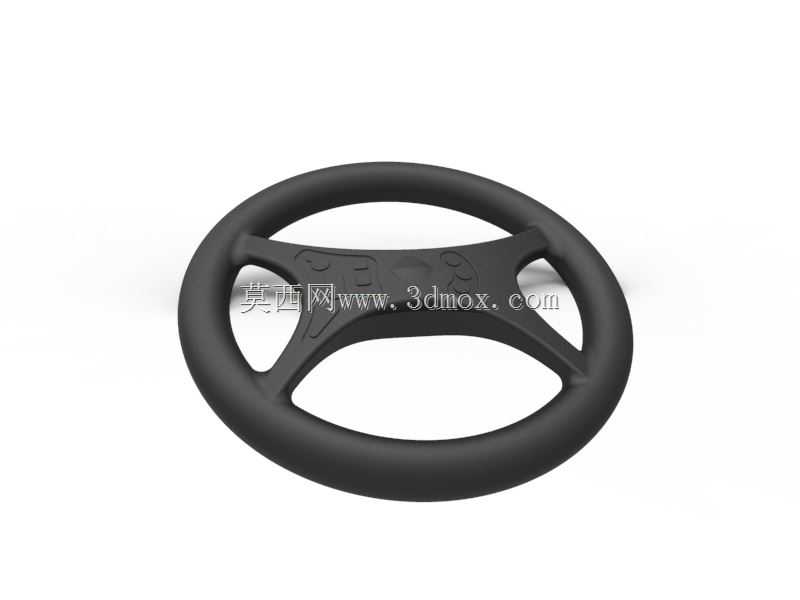

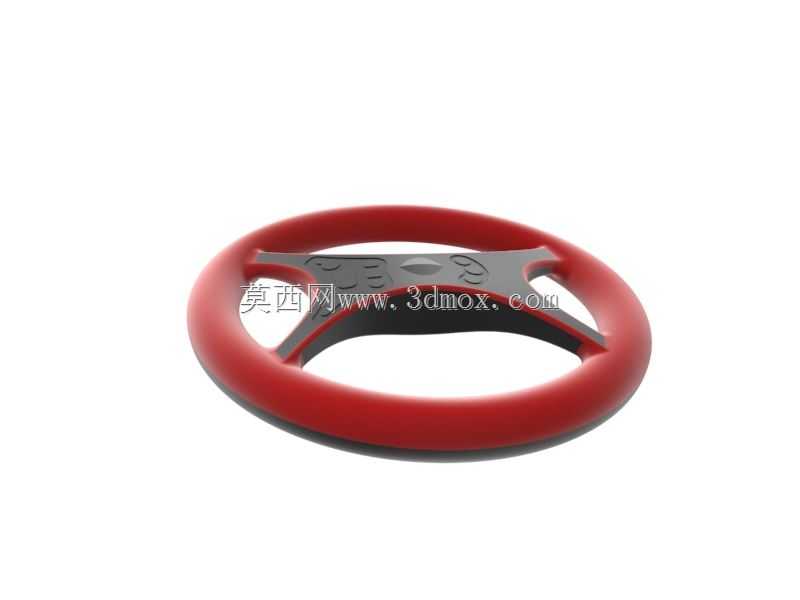

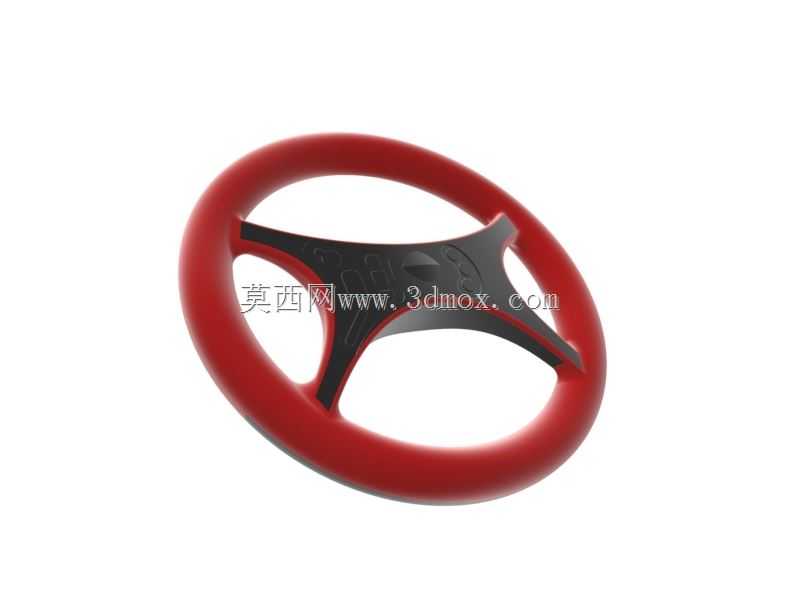

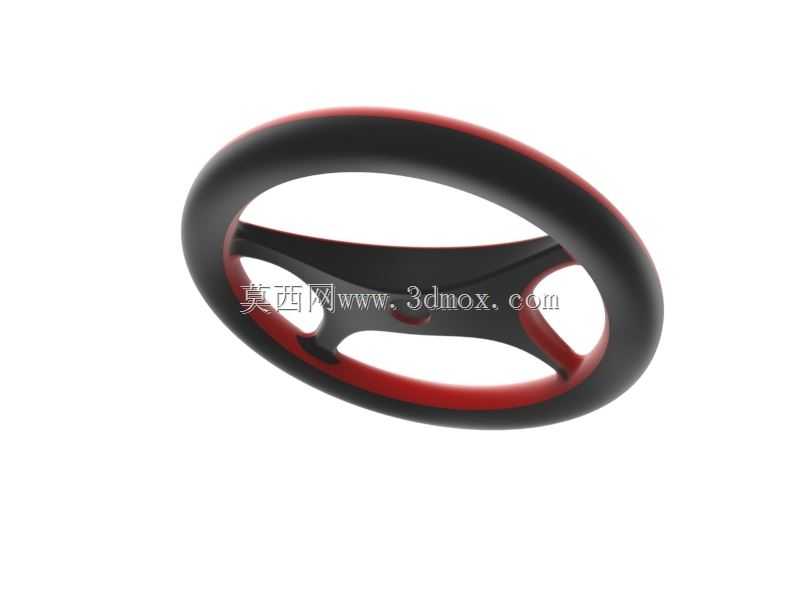

　　在乘用车辆的转向操控系统中，方向盘作为驾驶员直接交互的核心操控部件，其曲面造型与结构合理性直接影响驾驶操作的握持手感、转向操控精度以及长时间驾驶的疲劳度表现。该转向部件的设计围绕环形握持区域与三辐支撑结构展开，轮缘部分采用符合人体手部握持弧度的变截面曲面设计，轮缘截面并非正圆形，而是根据手掌自然握持时的贴合弧度做了微幅的截面轮廓调整，在3点钟与9点钟的常用握持位置，曲面弧度做了内收处理，匹配手指自然弯曲的形态，减少长时间握持时的局部应力集中。三辐式的支撑结构连接中心安装基座与环形轮缘，支撑辐条的曲面采用顺滑过渡的流线型设计，既保证了结构连接的刚度需求，也避免了棱角结构带来的磕碰风险，同时曲面的过渡处理也兼顾了内饰整体的视觉协调性。

　　从安装边界来看，中心基座区域预留了与转向管柱花键轴匹配的安装接口空间，基座平面与轮缘平面存在符合人机工程学的倾角设计，适配不同驾驶坐姿下的手臂操作角度，轮缘的整体外径尺寸参考常规乘用车辆的操控空间设定，保证在转向操作时，手臂的摆动幅度处于舒适的操作区间，不会与仪表台、驾驶侧门板等周边内饰部件产生运动干涉。在实际应用场景中，该类转向部件除了承担转向力矩传递的基础功能外，其曲面造型还需要匹配安全气囊模块、多功能按键区域的安装布局，三辐结构的空隙区域也为腿部留出了足够的进出空间，避免上下车时腿部与方向盘产生磕碰。设计过程中，三维曲线与曲面的搭建是核心环节，轮缘的环形引导线采用空间样条曲线拟合，保证整圈轮缘的曲率变化连续无突变，

　　支撑辐条的曲面通过多截面曲面命令实现与轮缘、中心基座的G2连续过渡，避免曲面拼接处出现光影褶皱，影响后续外观覆皮工艺的贴合效果。从结构强度角度考虑，支撑辐条与轮缘的连接区域做了曲面加厚的渐变处理，在保证整体轻量化的前提下，提升连接位置的抗扭刚度，避免转向操作时部件产生过量形变影响操控反馈。轮缘的内部骨架曲面与外部包覆层曲面采用偏移命令生成，预留出包覆材料的厚度空间，保证不同材质层之间的贴合间隙均匀，避免后续生产过程中出现包覆层起皱、脱粘的问题。在人机工程验证环节，通过曲面的曲率分析可以快速定位握持区域的曲面贴合度，调整轮缘的截面尺寸与整体倾角，确保不同手型的驾驶员都能获得稳定舒适的握持感受，

　　中心区域的曲面设计也预留了安全气囊盖板的安装台阶，保证气囊起爆时盖板的翻开路径不受周边结构干涉。该类转向结构的曲面建模思路同样适用于工程车辆、特种作业车辆的操控方向盘设计，仅需要根据具体车型的操作空间、握持力需求调整轮缘直径、截面粗细以及支撑辐条的结构形式即可，核心的曲面连续过渡、人机曲面拟合逻辑具备通用的参考价值。
