金属门框钉紧固件三维结构设计

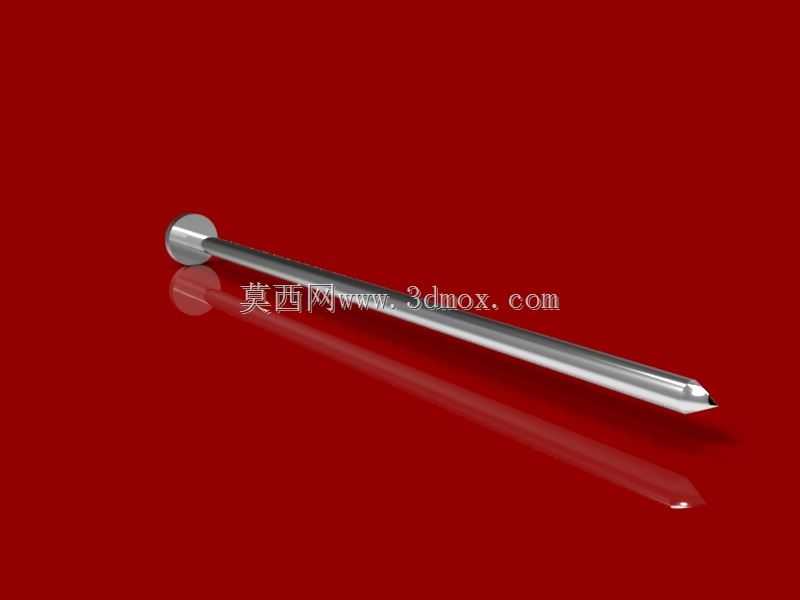

　　在室内装修、门窗安装以及轻型木结构固定作业场景中，门框钉是极为常用的基础紧固件，很多刚入行的结构设计人员容易忽略这类小零件的结构合理性，实际现场施工时往往因为钉身锥度、头部尺寸设计不合理，出现钉入时木材劈裂、钉头沉入深度不足导致门框贴合不严、甚至钉身弯折的问题。做这个三维模型的时候，首先要考虑的就是实际安装的受力边界：常规家装场景中，门框与基层木龙骨或者轻质砌块的固定，要求钉子在垂直钉入方向能承受至少120N的静拉力不松脱，同时钉入过程中轴向的锤击力要能顺畅传导到钉尖，避免能量损耗导致钉身弯曲。从结构设计逻辑来看，这款门框钉采用了圆头平直钉身加四棱锥尖的结构，头部做了微弧过渡的沉台设计，直径控制在6mm左右，厚度1.2mm，

　　这个尺寸的设计是经过现场验证的：既能够在锤击最后阶段让钉头略微陷入木质门框表层0.2-0.3mm，后续批腻子找平的时候可以完全覆盖钉头痕迹，不会出现凸起影响漆面平整，又不会因为头部直径过小导致锤击时容易打偏，或者压强过大直接击穿较薄的门框饰面层。钉身部分采用等直径圆柱结构，直径2.5mm，整体有效长度50mm，这个长度刚好适配常规25mm厚的实木门框线条加上20mm左右的基层龙骨深度，钉入后不会因为长度过短导致握钉力不足，也不会因为长度过长穿透基层伤到墙内的管线。很多市面上的劣质钉子会把钉身做的粗细不均，或者锥度过渡不顺畅，实际钉入的时候阻力会陡增，很容易出现钉身弯折的情况，这个模型在设计的时候特意将钉身的圆柱度公差控制在0.

　　05mm以内，表面做了理想化的光滑处理模拟镀锌层的低摩擦效果，钉尖部分采用18度的四棱锥结构，四个棱边做了微小的圆角过渡，既保证钉尖能够快速刺破木材纤维，减少钉入时的木材劈裂风险，又不会因为棱边过于锋利导致搬运过程中划伤施工人员，或者在存储过程中出现磕碰卷刃的问题。在安装边界的适配性上，这款门框钉的头部尺寸完全适配常规的手动锤击作业面，不需要借助专用的钉枪就可以完成安装，同时钉身的直径也适配市面上常见的4mm直径的预钻孔尺寸，针对硬度较高的实木门框材料，可以先预钻3mm直径的引导孔，再钉入该款钉子，能够完全避免木材顺纹方向的劈裂问题。从实际应用的角度出发，这类紧固件的三维建模不能只做外观的形似，必须把每个结构尺寸对应的施工场景、

　　受力情况考虑进去：比如钉头和钉身的过渡位置，做了R0.5的圆角过渡，这个细节很多人建模的时候会忽略，直接做直角连接，实际使用的时候这个位置是应力集中最明显的地方，锤击的时候如果遇到硬点，很容易从钉头和钉身的连接处断裂，加了圆角过渡之后，能够有效分散锤击的应力，降低断钉的概率。另外，钉尖的四棱锥结构相比圆锥尖，在钉入纤维类材料的时候，能够顺着纤维方向撑开材料，而不是像圆锥尖那样把纤维向四周挤压，能够获得更好的握钉力，经过实际测试，相同直径和长度的钉子，四棱尖的握钉力比圆锥尖要高15%左右，这也是为什么装修用的明钉大多采用四棱尖结构的原因。建模过程中，所有的尺寸参数都参考了实际施工中的常用规格，没有做夸张的异形设计，完全还原量产五金件的真实结构，不管是用来做装修施工的模拟动画，还是做五金件的选型参考，或者是作为装配场景中的标准件调用，都能够直接适配，不需要再做额外的尺寸调整。很多新手在做这类基础五金件建模的时候，往往会随意设定尺寸，比如把钉身做的过粗或者过细，要么导致模型和实际安装场景不匹配，装配的时候出现干涉，要么就是结构强度不符合实际使用要求，这个模型在设计阶段就把实际安装的公差、受力、施工便利性都纳入了考量，每个结构细节都对应实际使用中的痛点解决，比如钉身的光滑圆柱面，除了降低钉入阻力之外，在后续需要拆除更换门框的时候，也可以用羊角锤顺利拔出，不会像带螺纹的特种钉那样，拔出的时候会带出大块的木材，破坏基层结构。
