摩托车制动拉线固定导向导管结构

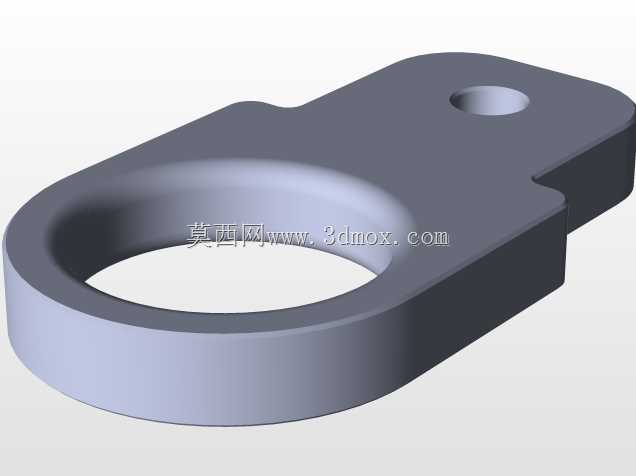

　　日常摩托车改装、走线梳理作业中，原厂制动软管的固定导管往往受牌照安装位遮挡，每次调整制动管路、拆装软管都需要先拆卸牌照支架，还要对制动回路进行排气操作，不仅工序繁琐，反复拆装还容易引入密封隐患，这类小零件的结构优化，能大幅降低维保作业的操作成本。这个导管零件的核心作用，是为摩托车制动拉线、制动软管提供稳定的走线支撑与导向，替代原厂受安装位限制的固定结构，让软管走线避开牌照安装区域，维保作业时无需拆卸牌照、无需从制动总泵端拆解软管，就能完成管路调整、更换操作，同时能约束软管的活动范围，避免车辆行驶过程中软管与周边车架、覆盖件产生摩擦干涉，防止软管外层磨损引发的制动失效风险。从结构设计来看，零件整体采用一体化的块状结构，

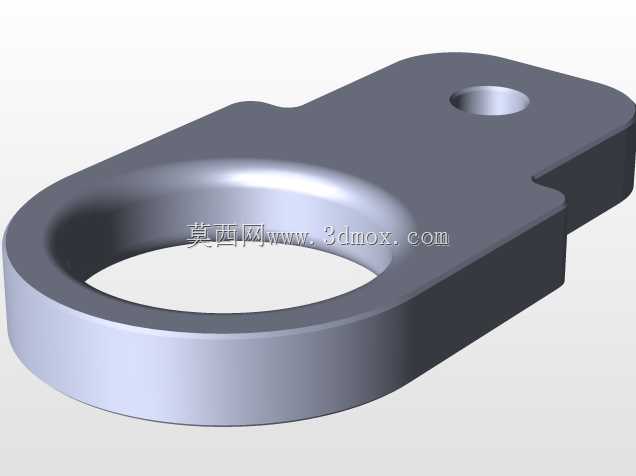

　　上部设置大尺寸环形穿装孔，这个孔的内径匹配常用摩托车制动软管的外径，穿装时可以通过侧面预留的开缝将软管卡入孔内，无需从软管端部穿装，适配已布设完成的管路改造需求，开缝的尺寸经过匹配，既保证卡装时能顺利撑开嵌入软管，又能在安装后依靠材料自身的弹性抱紧软管，避免软管在孔内窜动。零件下部延伸出带小孔的安装支耳，小孔用于穿装固定螺丝，将整个导管锁紧在车架的对应安装平面上，支耳与上部环形结构采用平滑过渡的连接段，避免应力集中，同时支耳的厚度做了减薄处理，既保证安装面的贴合度，又控制零件整体重量，不会给车头部位增加额外的负载。安装边界方面，上部环形结构的外轮廓做了圆角钝化处理，没有尖锐棱角，不会在车辆振动过程中割伤软管外层，

　　环形结构的轴向厚度足够，与软管的接触长度满足导向要求，能避免软管在穿装位置出现过小的弯折半径，保证制动液在软管内的流通顺畅，不会因为管路弯折导致制动手感偏软、制动力传递滞后的问题。下部安装支耳的小孔位置与环形孔的中心距经过适配，安装后环形孔的中心高度刚好匹配制动软管的理想走线路径，不会让软管出现向上顶起或者向下拉扯的应力，固定螺丝采用常用的标准规格，安装时不需要特殊工具，普通随车工具就能完成锁紧固定。零件的材质选用具备一定强度与韧性的高分子材料，加工时可以通过数控铣削快速成型，也适合小批量改装场景的自制加工，材料本身具备耐油、耐老化的特性，长期暴露在车身外部环境下，不会因为雨水、油污侵蚀出现脆化开裂的问题，

　　结构强度足够承受车辆行驶过程中的振动拉扯，不会出现断裂失效的情况。实际装车使用时，这个导管能将制动软管的走向约束在远离牌照、远离运动部件的区域，日常调整车把角度、拆装前部覆盖件时，不会牵扯到制动软管，维保作业时只需要松开固定螺丝，就能顺着开缝将软管从导管内取出，操作完成后卡回锁紧即可，全程不需要拆解制动管路接头，省去了制动回路排气的工序，大幅缩短维保时间，同时稳定的走线约束能延长制动软管的使用寿命，减少软管异常磨损带来的安全隐患。
