钟表传动机构分针齿轮轴组件

项目分类:通用机械零部件 发布时间:2022-01-21 ID:518280
  • 钟表传动机构分针齿轮轴组件

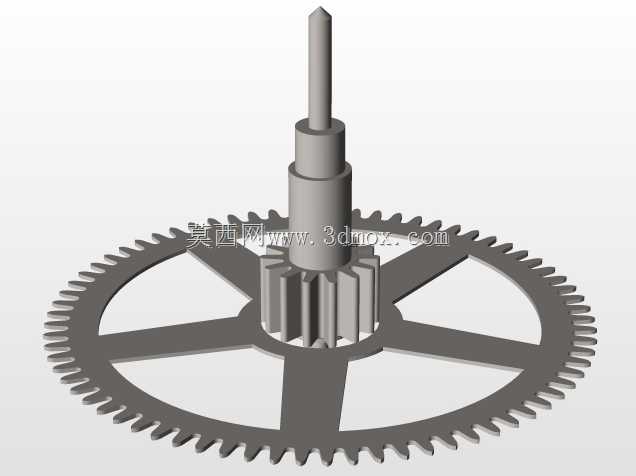

  这套分针轮组件是计时类机械传动系统里的核心执行零件,日常接触到的机械挂钟、台式机械座钟、老式机械闹钟的走时模块里,都能找到同结构的零件身影,它承担着把机芯动力传递到分针输出端、匹配走时传动比的核心作用,是计时机构里衔接动力轮系和时间显示端的关键中间件。从结构设计来看,组件采用大直径外齿圈加同轴小齿轮加输出轴的一体化布局,大齿圈采用辐条式支撑结构,五根等角度分布的辐条连接外圈齿部和中心轮毂,这种设计在保证整体结构刚性的前提下,大幅降低了零件自身的转动惯量,能减少机芯动力传递过程中的无功损耗,对于依靠发条储能驱动的机械计时设备来说,更低的转动惯量意味着更长的单次走时续航,也能降低传动过程中的轮系抖动,提升走时的平稳性。

  大齿圈的齿形采用适合小模数精密传动的渐开线齿形,齿顶做了微小的倒角处理,能在装配阶段避免齿部磕碰产生毛刺,也能在啮合过程中减少齿面的滑动摩擦,降低长期运行后的齿面磨损量,延长整套轮系的使用寿命。中心位置的小齿轮和大齿圈为同轴固定结构,两者的齿数比严格匹配计时机构的传动比要求,动力从上游的时轮传递到大齿圈后,通过同轴的小齿轮将转速按固定比例传递给下一级轮系,最终带动分针轴实现每小时旋转一周的走时动作。上方的阶梯轴段是组件的安装定位基准,不同直径的轴段分别对应机芯夹板上的安装孔位,轴径的公差配合选用间隙较小的过渡配合,既保证轮体转动时不会出现径向窜动,也不会因为配合过紧导致转动卡滞,轴的顶端做了圆弧倒角,方便装配时快速穿入夹板的安装孔,

  降低装配环节的对位难度。在实际应用场景中,这类零件的安装边界需要匹配机芯夹板的跨距,轴段的长度要保证轮体安装后和上下夹板之间留有0.1到0.2毫米的轴向间隙,避免温度变化导致零件热胀冷缩出现轴向顶死的问题,齿圈的外径尺寸要和相邻轮系的中心距匹配,保证啮合齿侧间隙处于合理范围,间隙过大会导致走时出现回程误差,间隙过小则会增大传动阻力,甚至出现轮齿卡断的故障。设计这类零件的时候,首先要根据整套机芯的传动链计算确定两个齿轮的模数、齿数、压力角参数,保证传动比完全符合走时精度要求,其次要校核辐条的结构强度,保证在发条满链的最大扭矩输出下,辐条不会出现塑性变形,还要考虑零件的加工工艺性,这类小模数齿轮零件通常采用冲压或者粉末冶金工艺批量加工,

  辐条的厚度、齿部的拔模角度都要适配对应的加工工艺要求,避免出现加工成型困难、良品率低的问题。在实际装配调试环节,这类轮件安装后需要手动转动轮系检查啮合顺畅度,确保全程没有卡滞点、没有异常摩擦噪音,齿面的润滑通常选用低粘度的钟表专用润滑油,避免粘度过大增大传动阻力,尤其是在低温环境下使用的计时设备,润滑油的粘温特性要适配使用环境的温度范围,防止低温下润滑油凝固导致轮系停走。和普通工业传动齿轮不同,这类计时机构用的齿轮组件对传动精度的一致性要求更高,单个零件的齿距累积误差要控制在极小的范围内,否则长期运行后误差累积会导致走时偏差超出允许范围,同时零件的表面粗糙度要达到较高的等级,减少齿面摩擦带来的动力损耗和零件磨损,保证计时设备能长期稳定运行。
