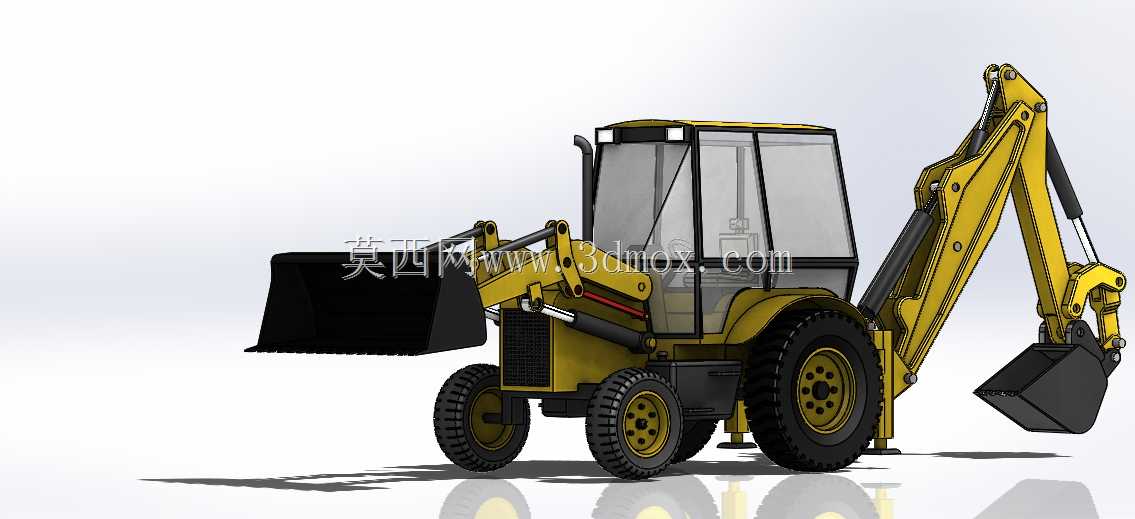

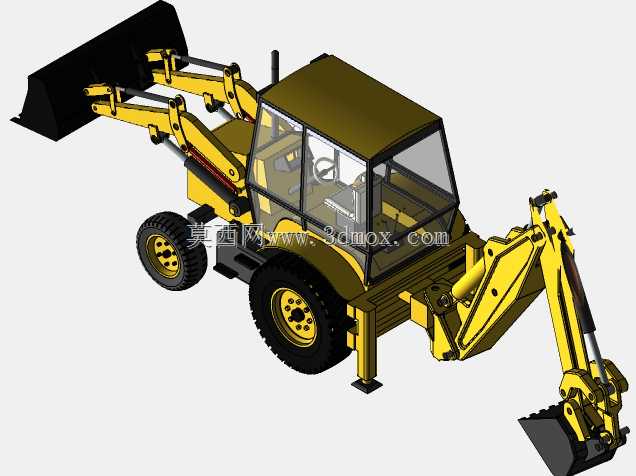

JCB挖掘装载机整机结构三维设计

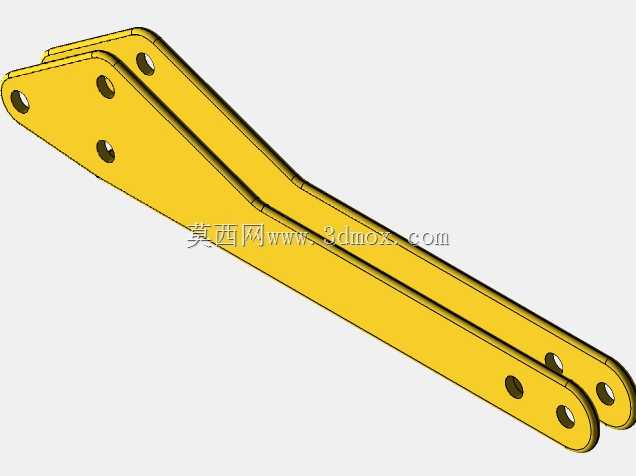

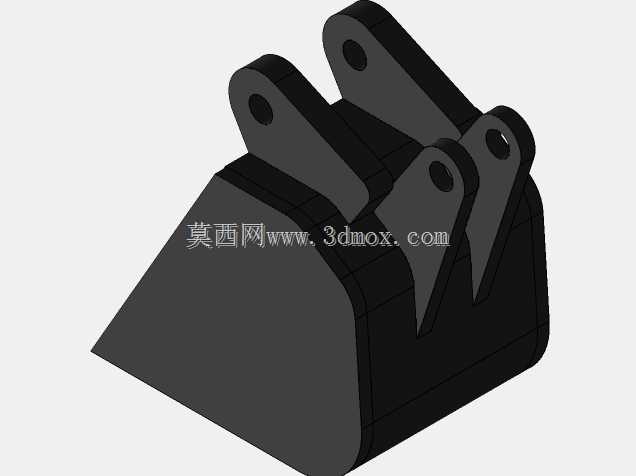

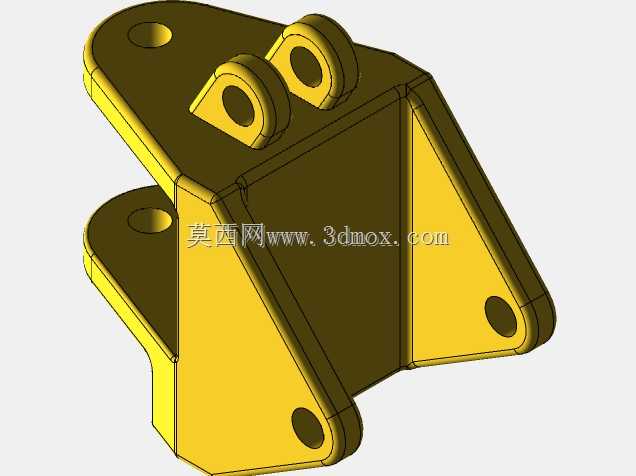

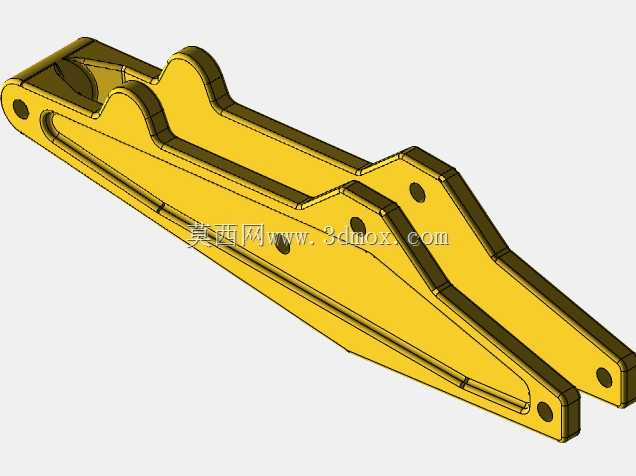

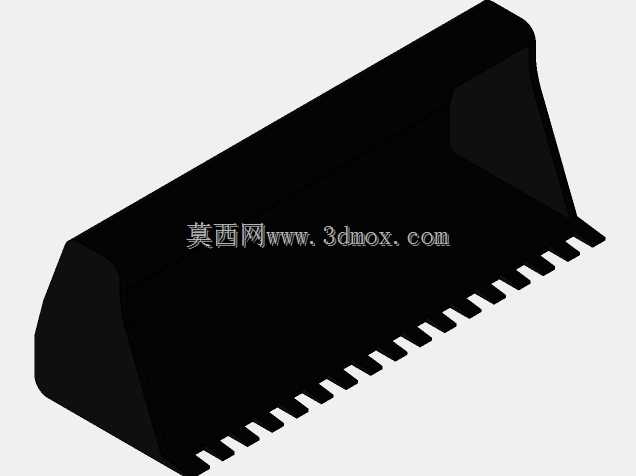

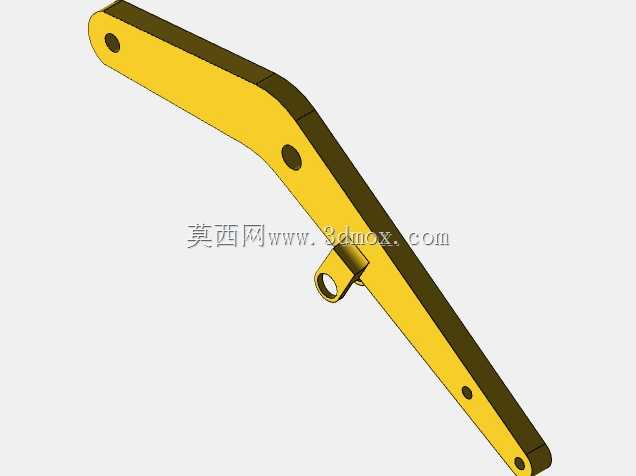

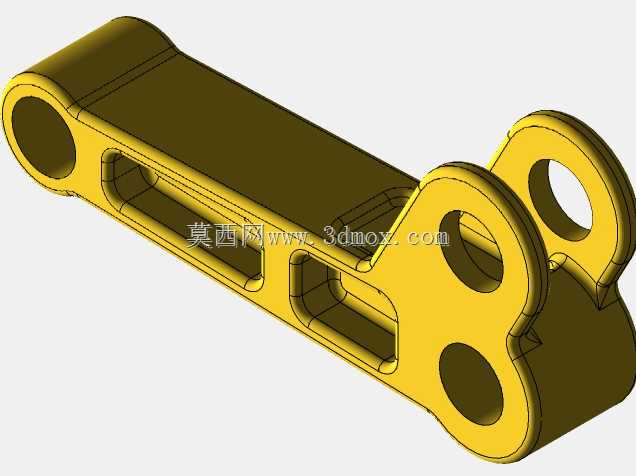

　　本次呈现的JCB挖掘装载机三维结构，是工程现场应用极广的多功能作业设备，也就是行业内常说的“两头忙”，前端装载端与后端挖掘端的双作业端布局，让它能在狭小场地内完成多类作业，无需频繁切换设备，在市政管线抢修、乡村道路修整、厂区物料转运、小型土方开挖场景中适配性极强。从实际作业逻辑出发，前端装载铲斗主要承担散料归集、短距离转运、场地平整作业，铲斗铰接点的位置经过反复校核，保证举升过程中铲斗收斗角不会出现物料撒漏，动臂与车架的铰接座采用加强筋布局，能承受满载举升时的交变载荷，避免长期作业出现焊缝开裂问题。后端挖掘工作装置采用多节臂铰接结构，斗杆、动臂的铰接点间距匹配常用挖掘深度与作业半径，在不额外增加臂长的前提下，

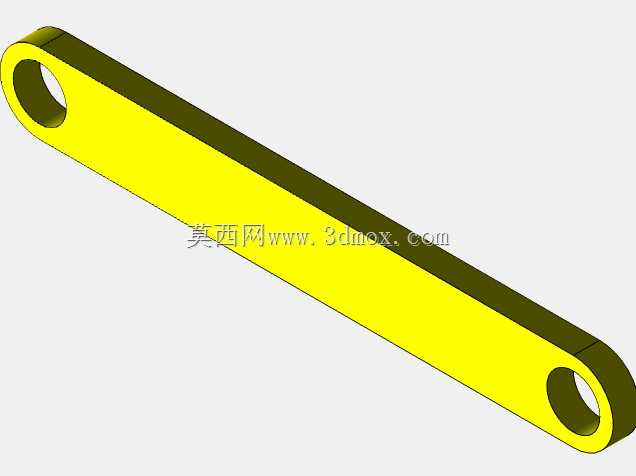

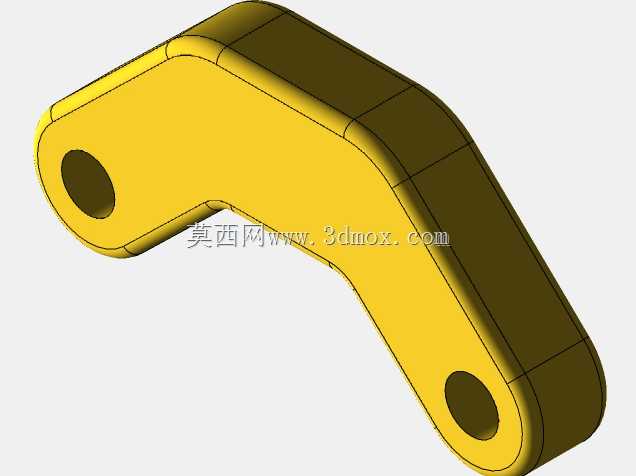

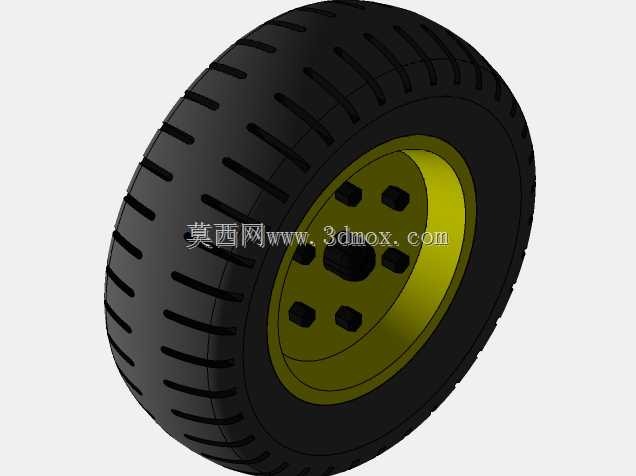

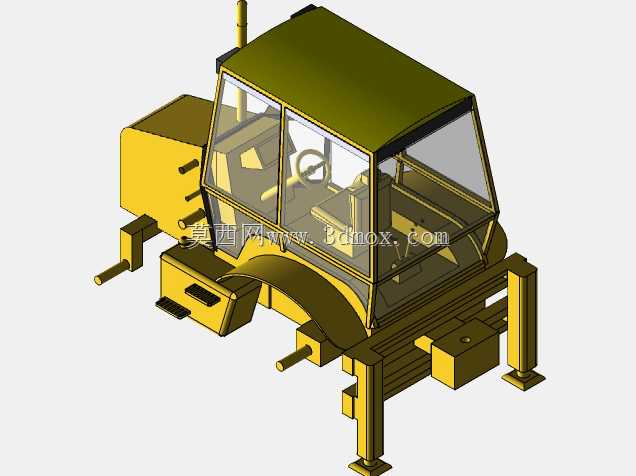

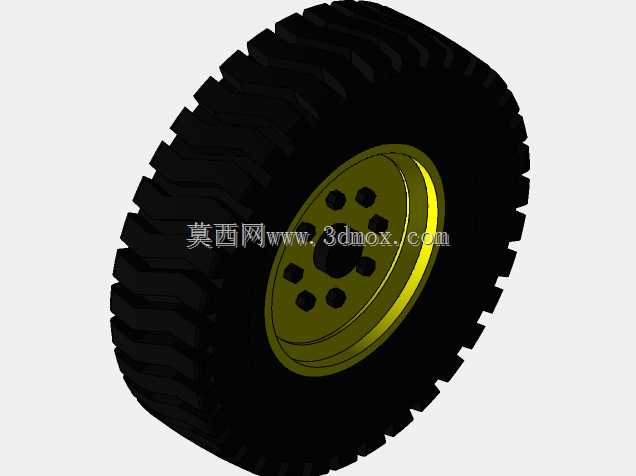

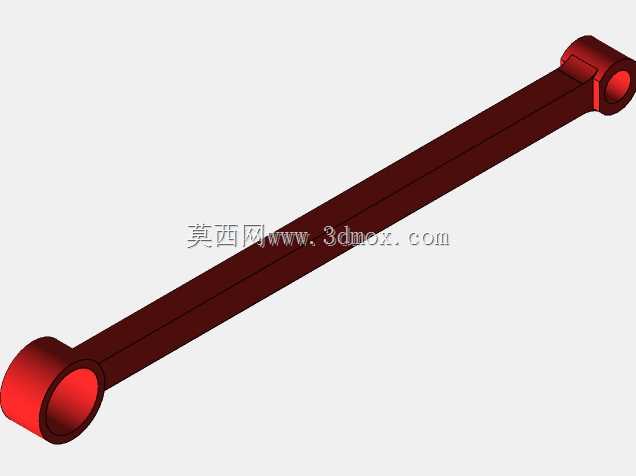

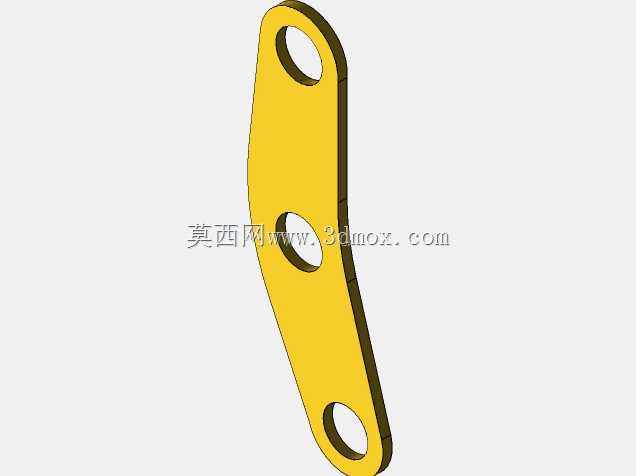

　　覆盖常规市政管沟开挖的深度需求，铲斗连杆机构的传动比经过优化，保证挖掘时斗齿切削力足够，同时收斗动作流畅无卡滞。行走系统采用轮式布局，相比履带式同类设备，轮式结构转场速度更快，能在硬化路面直接行驶，不会破坏铺装路面，轮胎花纹选用工程专用深花纹，在泥泞场地也能提供足够附着力，前后桥的轮距参数匹配常见乡村道路、厂区通道的宽度，保证设备能顺利通过狭窄作业区域，不会出现通行受限问题。驾驶室采用框架式结构，四周玻璃覆盖范围经过视线校核，操作员坐在驾驶位时，既能清晰观察前端装载铲斗的作业位置，也能通过侧窗、后窗观察后端挖掘装置的作业状态，减少视线盲区，驾驶室内部的操纵杆布局按照人机工程逻辑排布，

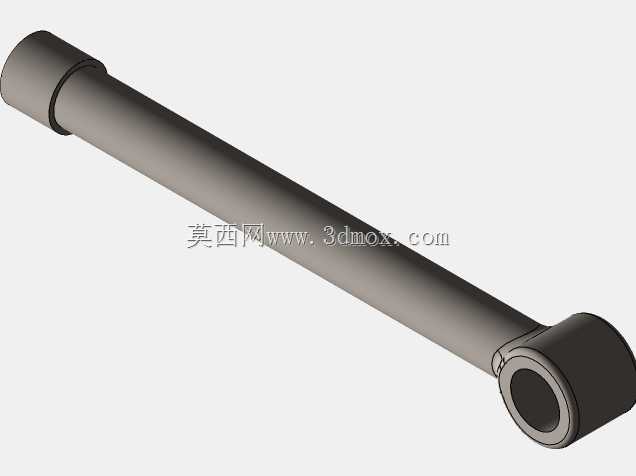

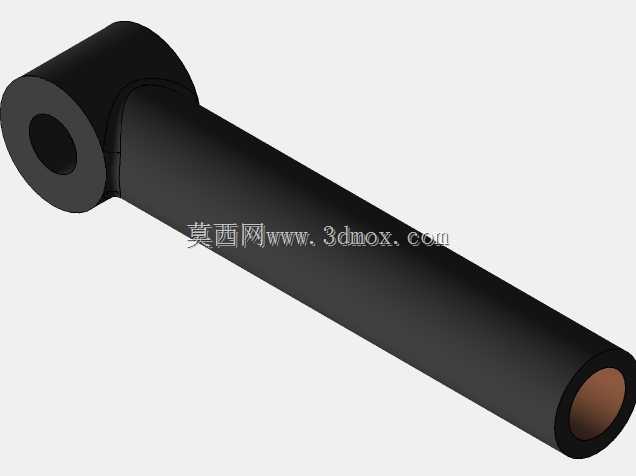

　　常用操作手柄的位置处于操作员手臂自然伸展的覆盖范围内，降低长时间作业的操作疲劳。整机的液压管路布局沿着车架、动臂的结构件内侧排布，避免作业过程中被物料剐蹭损坏，管路固定卡箍的间距经过计算，不会因为设备振动出现管路松动、磨损问题，液压油缸的铰接点位置匹配各作业装置的运动轨迹，保证油缸伸缩过程中不会与结构件出现运动干涉，油缸行程参数刚好覆盖各作业装置的极限运动位置，不会出现油缸过伸或者行程不足的问题。车架作为整机的承载基础，采用前后段铰接的转向结构，转向角度参数匹配狭小场地的转弯需求，在狭小院落、巷道内作业时能灵活转向，无需多次倒车调整位置，车架上的发动机安装位、液压油箱、燃油箱的布局经过重心校核，保证设备在满载挖掘、

　　举升作业时整机重心稳定，不会出现倾翻风险，各部件的安装边界都预留了足够的维护空间，日常保养时能方便触及滤芯、加油口等维护点位，无需拆解过多结构件。设计过程中优先保证各运动部件的运动包络无干涉，从铲斗举升最高位到挖掘最深位，所有铰接部件的运动轨迹都经过逐帧校核，连接销轴的固定方式采用可靠的轴向限位结构，避免作业过程中销轴窜动脱落，轮胎与轮拱的间隙预留了足够的缓冲空间，在颠簸路面行驶时轮胎不会蹭到轮拱结构，配重块的重量参数匹配后端挖掘作业时的倾覆力矩，保证挖掘作业时设备稳定性达标。
