敞篷越野吉普车结构三维造型设计

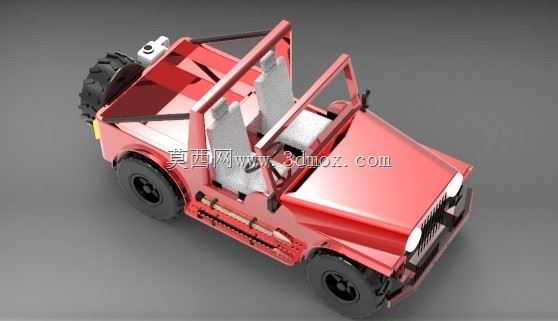

　　这款敞篷越野吉普车的三维造型，完全围绕非铺装路面通行场景做结构适配，日常可用于户外越野通勤、野外作业短途接驳、景区观光代步等场景，整体结构在设计时优先考虑了复杂地形下的通过性与结构可靠性。从外形尺寸来看，整车轴距控制在适配狭窄越野路径的范围，轮距匹配宽幅越野轮胎的安装需求，最小离地间隙预留了足够的凸起路面通过余量，前后悬长度做了压缩，以此提升接近角与离去角参数，避免上下陡坡时磕碰前后保险杠结构。车身采用开放式敞篷设计，上部没有封闭车顶结构，仅设置了管式防滚架，防滚架的管材直径与连接点位经过受力校核，在车辆发生侧倾时能够为座舱内部提供足够的生存空间，同时管式结构也能降低整车整备质量，减少非铺装路面行驶时的动力损耗。

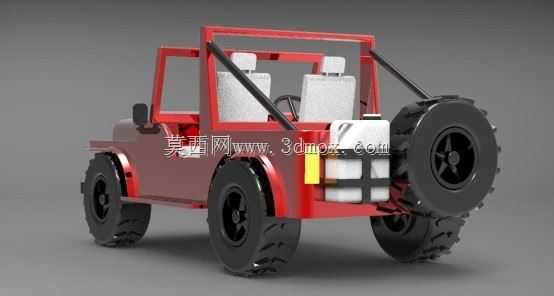

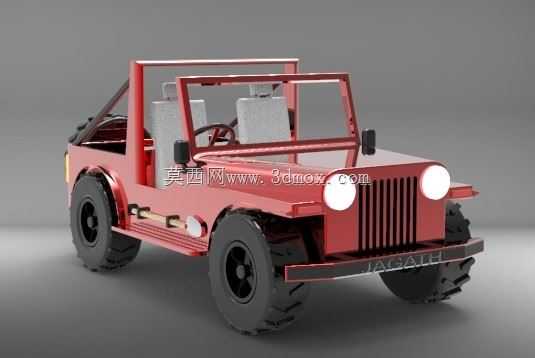

　　座舱内部采用双座布局，两个独立座椅的安装位置做了后移调整，给前部转向机构与动力舱预留出足够的布置空间，座椅的安装支架直接与底盘纵梁连接，能够承受越野工况下的颠簸冲击，避免长期使用后出现支架变形、座椅移位的问题。车身前部保留了经典的竖向格栅前脸结构，两侧圆形大灯的安装位置做了内凹处理，外部加装防护结构，避免行驶中飞溅的碎石打坏灯组。车身侧面设置了管状侧踏，方便人员上下车辆，同时侧踏结构也能对车身侧围下部形成防护，减少越野时树枝、石块对车身覆盖件的刮蹭。车尾位置外挂了全尺寸越野备胎，备胎支架直接固定在底盘后横梁上，不会因为长期颠簸出现尾门变形的问题，备胎旁预留了小型储物空间，可以放置简易维修工具与牵引绳索。

　　底盘部分的结构设计参考了传统硬派越野车的非承载式车身思路，底盘纵梁采用贯通式结构，横梁布置在悬架安装点、动力总成固定点等受力集中的位置，保证底盘整体的抗扭刚度，能够承受交叉轴工况下的扭转受力。悬架部分预留了足够的减震器安装行程，适配大尺寸越野轮胎的跳动需求，轮胎采用深花纹越野胎设计，胎块尺寸较大，能够在泥地、沙地等低附着路面提供足够的抓地力。转向机构的布置避开了底盘下部的凸起结构，避免越野时托底损坏转向拉杆，传动系统的走线全部沿纵梁内侧布置，外部加装防护盖板，减少碎石击打造成的管路损坏。车身覆盖件采用大折边结构，没有过多复杂的曲面造型，一方面降低了加工成型的难度，另一方面在野外出现覆盖件损坏时，也便于快速钣金修复。

　　整车的安装边界在建模时做了充分校核，所有转动部件比如车轮、转向拉杆、悬架摆臂都预留了足够的运动间隙，不会在极限压缩或者转向到最大角度时出现部件干涉的问题。防滚架与车身的连接点全部做了加强衬板设计，分散连接点的受力，避免应力集中导致的连接部位开裂。座舱内部的操纵部件布置符合人体工程学要求，换挡杆、手刹、方向盘的位置都在驾乘人员伸手可及的范围内，不需要大幅度改变坐姿就能完成操作，适配越野工况下需要频繁操控车辆的使用需求。燃油箱的布置位置在底盘中部、前后轴之间的区域，这个位置在车辆发生正面或者尾部碰撞时不容易受到挤压，同时也避开了底盘下部最容易托底的区域，减少越野时磕碰油箱的风险。整车的线束布置全部沿车身内侧走线，在穿过车身钣金的位置加装橡胶护圈，避免长期震动磨损线束绝缘层，所有外接插接件都采用防水设计，满足涉水行驶时的密封需求。
