履带式液压挖掘作业设备结构设计

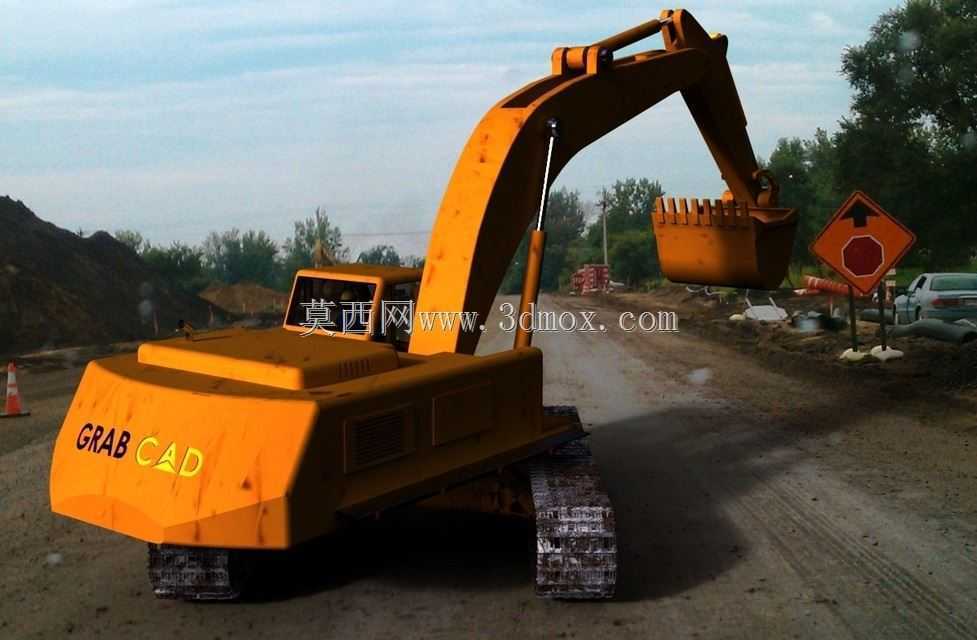

　　履带式液压挖掘设备是土方施工、矿山剥离、基建场地平整场景中应用占比最高的作业机械之一，其结构设计直接决定复杂工况下的作业稳定性与负载输出能力。从整机布局来看，该设备采用上部回转平台与下部履带行走机构的分体式铰接结构，回转支承作为上下部分的核心连接部件，需同时承载上部工作装置、动力舱、配重的全部静载荷，以及挖掘作业时产生的倾覆力矩、回转制动冲击载荷，因此建模过程中需严格控制回转支承的安装止口同轴度，确保上下连接法兰的平面度公差控制在合理区间，避免回转过程中出现卡滞或偏磨问题。下部履带行走机构采用钢制履带板搭配四轮一带的布局，驱动轮布置在行走架后端，引导轮在前端通过张紧装置调整履带张紧度，托链轮与支重轮沿履带架纵向排布，

　　建模时需预留履带板与行走架侧梁的安全间隙，避免转向或在崎岖路面行驶时履带与机架发生干涉，同时要考虑履带接地比压的匹配，针对软基作业场景可通过加宽履带板降低接地压强，防止设备陷车。上部工作装置采用动臂、斗杆、铲斗的三级铰接液压驱动结构，动臂与回转平台的铰接点位置是整机作业范围的核心设计基准，该点位的高度与前后位置直接决定最大挖掘深度、最大卸载高度以及挖掘半径的边界参数，建模时需结合液压油缸的行程参数，校核各铰接点在极限作业姿态下的运动干涉情况，比如动臂举升到最高位置时，斗杆油缸与动臂本体的间隙、铲斗翻转到最大收斗角度时与斗杆的间隙，都需要预留足够的安全余量，避免实际作业中结构件碰撞。液压油缸作为工作装置的动力输出部件，

　　其铰接点的力臂设计直接影响挖掘力的输出效率，斗杆挖掘时的最大挖掘力出现在斗杆与斗杆油缸接近垂直的姿态，铲斗挖掘力的峰值则出现在铲斗连杆机构处于最佳传动角的位置，建模过程中需通过运动仿真反复调整各铰接点的坐标，确保常用作业区间内的挖掘力输出满足工况需求，同时避免油缸出现憋压或传动角过小导致的自锁问题。铲斗作为直接接触作业介质的部件，其斗容与斗型设计需匹配作业对象的密度，针对土方作业可采用较大斗容的宽浅斗型，针对岩石作业则需采用带耐磨衬板的窄深斗型，斗齿的排布角度需保证切入物料时的阻力最小，同时斗唇部分需预留耐磨件的安装位置，便于后期磨损后的更换维护。上部平台的布局需兼顾重量分配，动力舱、液压油箱、燃油箱通常布置在平台的后侧与左右两侧，

　　与后部的配重块共同平衡工作装置作业时产生的倾覆力矩，建模时需严格计算各部件的重心位置，确保整机在满斗举升、单侧履带接地的极限姿态下，重心投影始终落在履带支撑面的安全范围内，避免发生倾翻事故。驾驶舱的布置需保证操作人员拥有足够的视野，能够清晰观察到铲斗的作业位置以及机身周围的工况，同时驾驶舱的安装支座需设置减震结构，降低作业过程中振动对操作人员的影响。液压管路的排布需沿动臂、斗杆的结构梁内侧布置，通过管夹固定，避免管路在工作装置摆动过程中与结构件发生摩擦，同时要预留足够的管路弯曲半径，防止液压油流动过程中产生过大的阻力或管路弯折损坏。整机的维护便利性也是结构设计中需要重点考虑的内容，空气滤芯、燃油滤芯、液压油滤芯等易损件的布置位置需预留足够的操作空间，便于日常保养时的拆卸与更换，履带张紧装置、回转支承润滑点的位置也需设置在便于操作的区域，降低日常维护的难度。针对不同的作业场景，该设备还可通过更换前端工作装置实现破碎、抓料、清淤等多种作业功能，建模时需保证前端工作装置的铰接接口尺寸统一，便于属具的快速更换，同时液压系统需预留对应的油路接口，匹配不同属具的动力需求。
