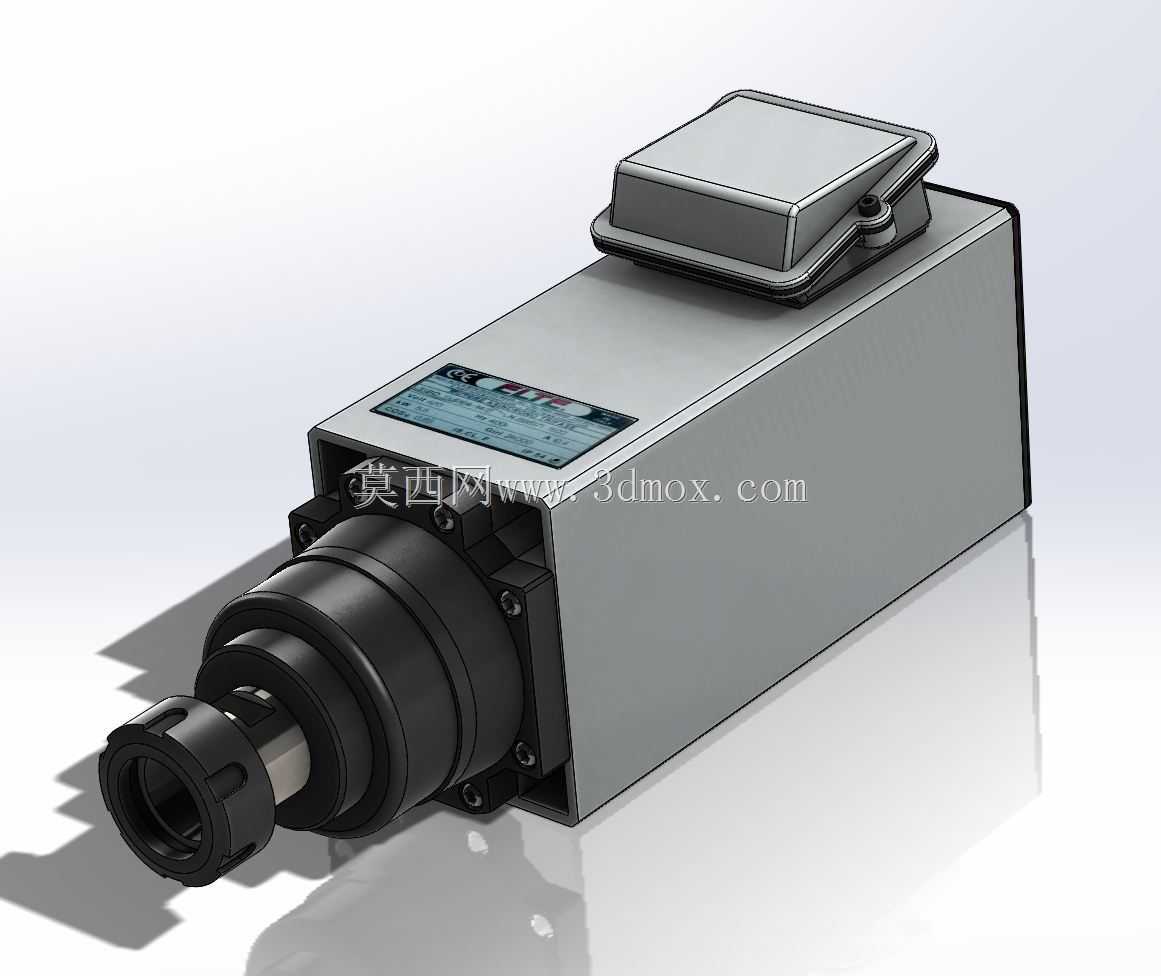

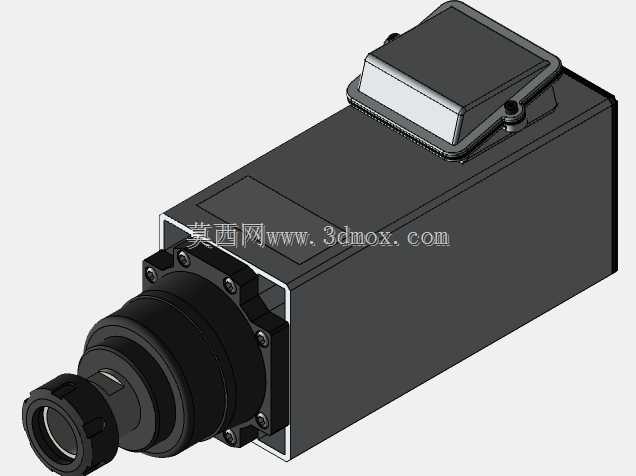

ELTE方形风冷ER32夹头高速主轴

　　这款方形风冷主轴是数控加工设备里的核心执行部件，常被应用在木工雕刻、铝材铣削、小型模具精雕、广告板材切割这类需要持续高速旋转输出扭矩的加工场景中，和传统皮带传动主轴不同，这类电主轴把电机转子直接和输出轴做集成设计，省去了中间传动环节的间隙与损耗，高速运转时的振动控制表现更优，能适配ER32规格的弹簧夹头，夹持范围覆盖常用的铣刀、钻头、雕刻刀柄径，换刀操作只需要配套扳手就能完成，日常加工换型的效率很高。从结构设计逻辑来看，方形的壳体造型并不是随意选择的形态，这类壳体在安装时可以直接靠侧面的基准面贴紧设备安装板，不需要额外做抱箍定位，安装后的同轴度偏差更容易控制，壳体本身采用散热筋一体化的铸铝材质，

　　后端自带的风冷叶轮能在主轴运转时持续把壳体表面的热量带走，不需要外接水冷管路，整体安装的管路布局更简洁，也避免了水冷管路漏液引发的电路故障风险。输出端的轴承采用前后配对的角接触球轴承组，预紧力在装配时就按照高速运转的参数做了调校，能同时承受径向铣削力和轴向的钻削进给力，长时间满转速运行时的主轴窜动控制在微米级，能满足精加工的表面精度要求。顶部的接线盒做了倾斜式的密封设计，接线端子内置在盒体内部，加工环境里的木屑、切削粉尘不容易进入接线位置，能减少电路接触不良的故障概率，接线盒的出线口预留了防水接头的安装位，现场布线时可以直接配套密封接头，提升恶劣加工环境下的运行可靠性。从安装边界尺寸来看，方形壳体的四个安装面都做了精密铣削加工，

　　安装孔位按照通用的主轴安装标准做了等距排布，不管是正装在龙门移动设备的滑板上，还是侧装在专机的动力头安装位，都不需要额外做转接板加工，输出端的ER螺母外圆到壳体安装面的距离经过优化，加工时刀具伸出长度不需要额外预留过多的避让空间，能提升刀具的刚性表现。在实际选型适配时，这类主轴常和变频器配套使用，通过变频器调整输出频率来实现0到额定最高转速的无级调速，能根据不同的加工材质匹配对应的切削线速度，比如加工亚克力这类易熔材质时可以调高转速获得更光滑的切面，加工硬铝材质时可以适当降低转速提升切削扭矩，适配不同的加工工艺需求。主轴的轴端做了防尘密封结构，多层迷宫式的密封挡圈能阻挡加工产生的粉尘进入轴承腔，避免粉尘磨损轴承滚道，

　　延长主轴的维护周期，日常使用只需要定期按照保养周期补充高速轴承润滑脂，就能维持长时间的稳定运行。和同功率的圆形风冷主轴相比，方形壳体的刚性更好，重切削时的壳体变形量更小，在做开槽、大进给铣削这类负荷较大的加工工序时，刀具的让刀量更小，加工出来的工件尺寸一致性更有保障。
