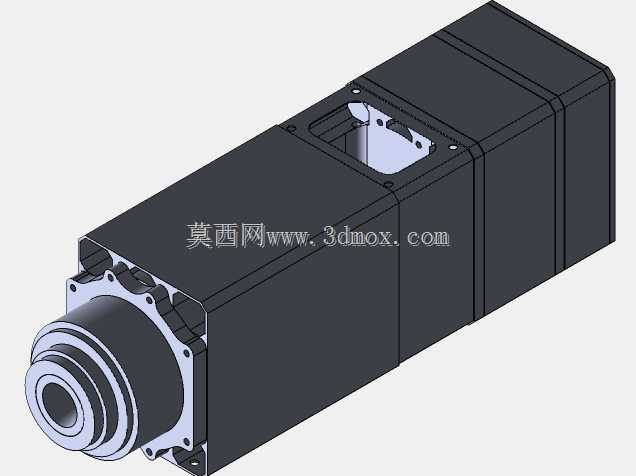

佐丹奴科伦坡7.4千瓦ATC电主轴结构

　　这款7.4千瓦功率等级的自动换刀电主轴，主要面向中小型数控加工中心、精雕机、钻攻中心这类需要频繁换刀完成多工序加工的设备场景，在3C零部件加工、小型模具精铣、有色金属零件高速切削的工位上适配性极强，相比传统机械主轴通过皮带传动的结构，它将电机转子与主轴芯轴做集成式设计，省去了中间传动环节的间隙与能量损耗，高速运转下的振动控制表现更优，能稳定支撑ISO30规格刀柄的刀具完成铣削、钻孔、攻丝等多类加工工序。

　　从结构设计逻辑来看，建模过程完全参照实体主轴的装配层级做拆分还原，前端的轴端部分做了多层阶梯式的密封结构设计，最外侧的防尘挡圈配合内层的迷宫密封槽，能有效阻挡加工过程中产生的金属切屑、切削液雾气进入主轴内部轴承腔，避免轴承过早出现磨损抱死的问题；轴芯内部设计了标准的拉刀机构安装腔，适配ISO30刀柄的拉丁拉紧尺寸，搭配侧面预留的打刀缸安装窗口，能实现刀具的自动松拉动作，满足ATC自动换刀的功能需求，打刀窗口周边做了加厚的安装凸台，预留了对应的螺丝安装孔位，保证打刀动作反复冲击下的结构刚性，不会出现窗口位置开裂变形的问题。

　　主轴的壳体部分采用方形截面的分段式设计，每一段壳体之间通过止口定位做同轴度约束，壳体内部预留了循环冷却水道的走水空间，工作时通过外接冷水机循环带走电机定子与前后轴承产生的热量，避免长时间高速运转下主轴出现热伸长，影响加工尺寸的稳定性；壳体的方形外轮廓并非随意设计，四个平面的平面度、相邻面的垂直度都有严格的形位公差要求，安装时可以直接通过压块压紧在设备的主轴安装滑台上，不需要额外做定制抱座，安装适配的通用性更强，同时壳体上预留了对应的编码器安装位、气密封接口、润滑脂注油通道，所有外接接口的位置都做了避让设计，不会和滑台的其他运动部件产生干涉。

　　从安装边界尺寸来看，这款主轴的方形壳体截面尺寸适配常规中小型加工中心的主轴安装空间，轴向总长度在设计时充分考虑了滑台的Z向行程余量，不会出现主轴伸出过长导致Z向行程不足的问题；前端轴端的悬伸长度做了优化控制，在保证刀具装夹长度足够的前提下尽可能缩短悬伸量，提升主轴整体的刚性，减少重切削时的让刀量；后端的电机尾部编码器部分做了凸起的防护结构，避免安装排线时磕碰损坏编码器码盘。

　　在实际选型适配过程中，需要重点核对几个关键尺寸边界：首先是前端轴颈的直径尺寸，要和设备的主轴防尘罩开孔尺寸匹配，避免出现缝隙过大漏切屑或者干涉的问题；其次是侧面打刀窗口的位置尺寸，要和设备配套的打刀缸行程、安装位置对应，保证打刀时打刀杆能准确顶到主轴内部的拉刀杆，不会出现打刀行程不足松不开刀，或者行程过大顶坏内部结构的问题；另外还要注意壳体上冷却水路、气密封接口的螺纹规格，要和设备现场的管路接头规格匹配，减少现场改制的工作量。

　　这款主轴的动力参数设定上，7.4千瓦的额定功率能覆盖大部分有色金属、非金属材料的高速加工需求，同时低速段的扭矩输出也能满足普通钢件的轻铣、钻孔需求，ISO30的刀柄规格兼顾了刀具刚性与换刀速度，相比更大规格的BT40主轴，它的整体重量更轻，对Z轴滑台的负载要求更低，能适配更多轻量化的数控设备，在做设备改造或者自制数控设备的时候，这款主轴的安装尺寸通用性强，不需要对设备滑台做大规模的改制就能完成装配。建模过程中对每个零件的配合公差都做了对应还原，比如轴承安装位的轴径公差、定子与壳体的配合公差、前后轴承座的同轴度约束，都和实际加工要求保持一致，能直接作为结构选型、安装布局设计的参考依据，也可以用来做设备的干涉检查模拟，提前排查安装过程中可能出现的管路干涉、行程不足等问题。
