适配多品牌工具房车床的中心跟刀支撑座

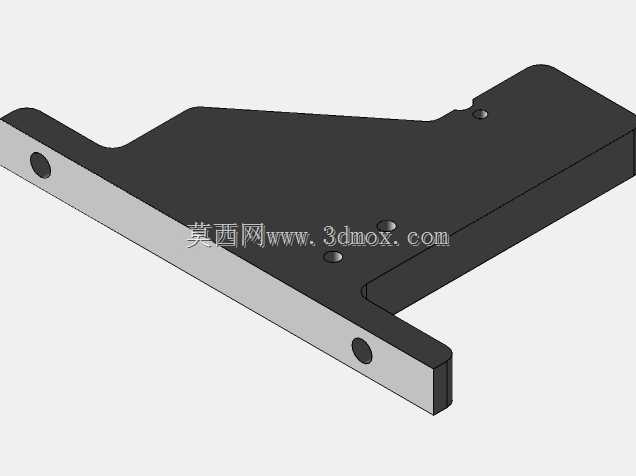

　　在工具房车床的细长轴类零件加工场景中，工件受径向切削力作用极易出现让刀、振纹甚至弯曲变形的问题，这类支撑座就是为解决该类加工痛点设计的专用辅具，最初针对Hardinge系列工具房车床的安装接口做适配，同时预留了通用安装孔位，可兼容多数同规格的其他品牌工具房车床使用。从实际加工用途来看，这类支撑座属于车床的跟刀/中心支撑类辅具，安装在车床床身的对应导轨位置，随刀架做同步进给或者固定在特定加工工位，对悬伸长度较长、刚性不足的轴类工件提供稳定的径向支撑，抵消切削过程中刀具施加的径向力，避免工件在切削点位置发生挠曲变形，从而提升细长轴加工的尺寸精度、圆柱度，同时降低加工表面的振纹粗糙度。从功能特性上看，该支撑座采用L型一体式铸钢基体结构，

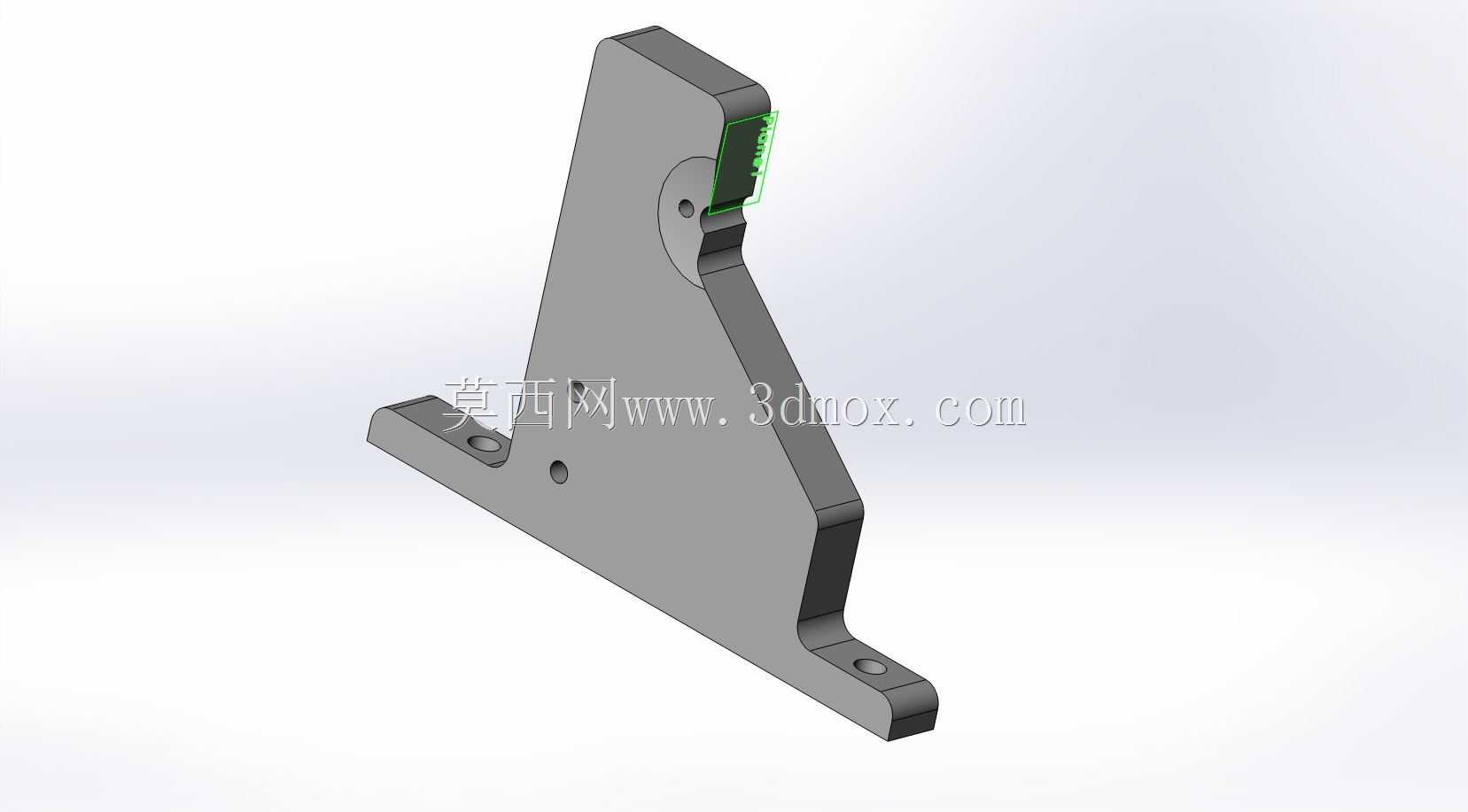

　　底部带有两个带沉孔的安装支脚，支脚的孔位间距匹配工具房车床床身的T型槽安装间距，可通过T型螺栓直接固定在床身台面上，安装时无需对车床原有结构做额外改装，拆装调整都比较便捷。支撑臂向上延伸的顶端设置了可更换的支撑块安装位，图中所示的绿色部件为定制的黄铜支撑块，之所以选用黄铜材质，是因为黄铜质地较软且具备良好的自润滑性，与钢制工件表面接触时不会刮伤工件已加工表面，同时能在长时间支撑摩擦中保持稳定的接触状态，避免硬质支撑块对工件表面造成压痕或拉伤。支撑块的安装位置带有微调结构，可根据待加工工件的实际直径调整支撑块的伸出量，保证支撑块与工件表面保持合适的接触压力，既不会因为压力过大阻碍工件正常旋转，也不会因为间隙过大失去支撑效果。

　　从设计思路层面，该支撑座在结构设计时优先考虑了刚性与安装便利性的平衡，支撑臂采用变截面的三角加强结构，从底部安装端到顶端支撑端的壁厚做了渐变过渡，在保证整体支撑刚性、避免支撑座自身在切削受力时发生形变的同时，尽可能减轻了辅具自身重量，降低床身的负载。安装边界方面，底部两个安装支脚的沉孔可适配M8-M10规格的T型螺栓，支脚的底面做了精磨处理，与车床床身安装面的贴合度可达0.02mm以内，保证安装后支撑座的垂直度满足加工要求；顶端支撑块的可调行程范围覆盖了常见工具房车床的加工直径区间，可支撑直径3mm到30mm范围内的细长轴类工件，支撑点的高度与车床主轴中心高完全匹配，安装后无需额外调整中心高即可直接使用。在实际使用过程中，

　　操作人员需要先将待加工工件装夹在主轴卡盘与尾座顶尖之间，完成初步找正后，再将该支撑座固定在床身对应位置，调整黄铜支撑块与工件表面接触，锁紧支撑块的固定螺钉后即可开始加工，加工过程中可根据进给位置随时调整支撑座的固定位置，保证支撑点始终靠近切削区域，最大化发挥支撑抗振的作用。这类支撑座相比车床原厂配套的中心架，结构更紧凑，占用床身的安装空间更小，在加工小直径细长轴、长杆类精密零件时，比通用中心架的操作灵活性更高，尤其适合工具房场景下的多品种、小批量精密零件加工使用，不需要针对不同直径的工件更换复杂的支撑爪，仅需微调支撑块位置或者更换对应尺寸的黄铜支撑圆盘即可快速适配不同规格的工件，大幅降低了辅具调整的辅助时间，提升小批量加工的生产效率。
