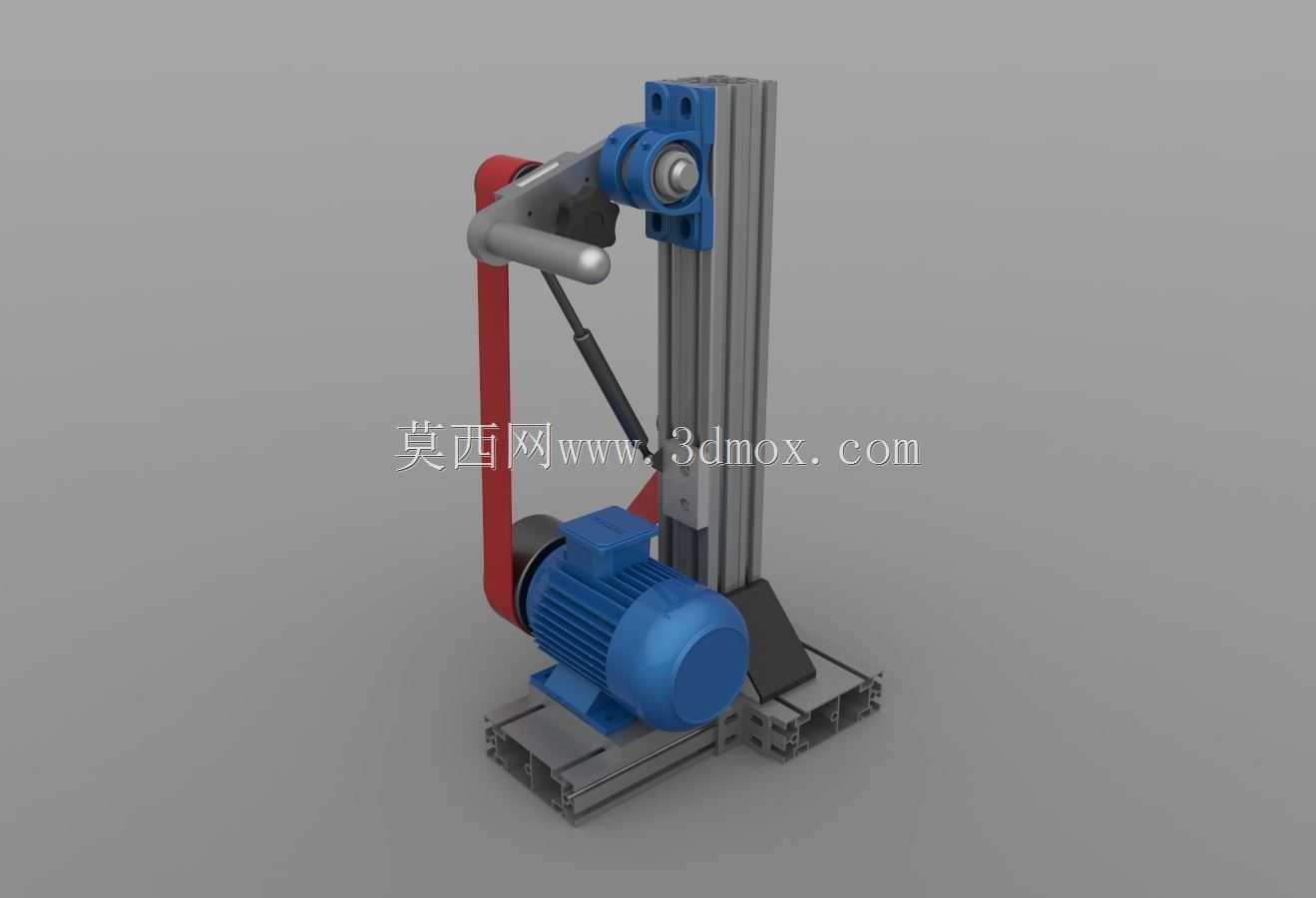

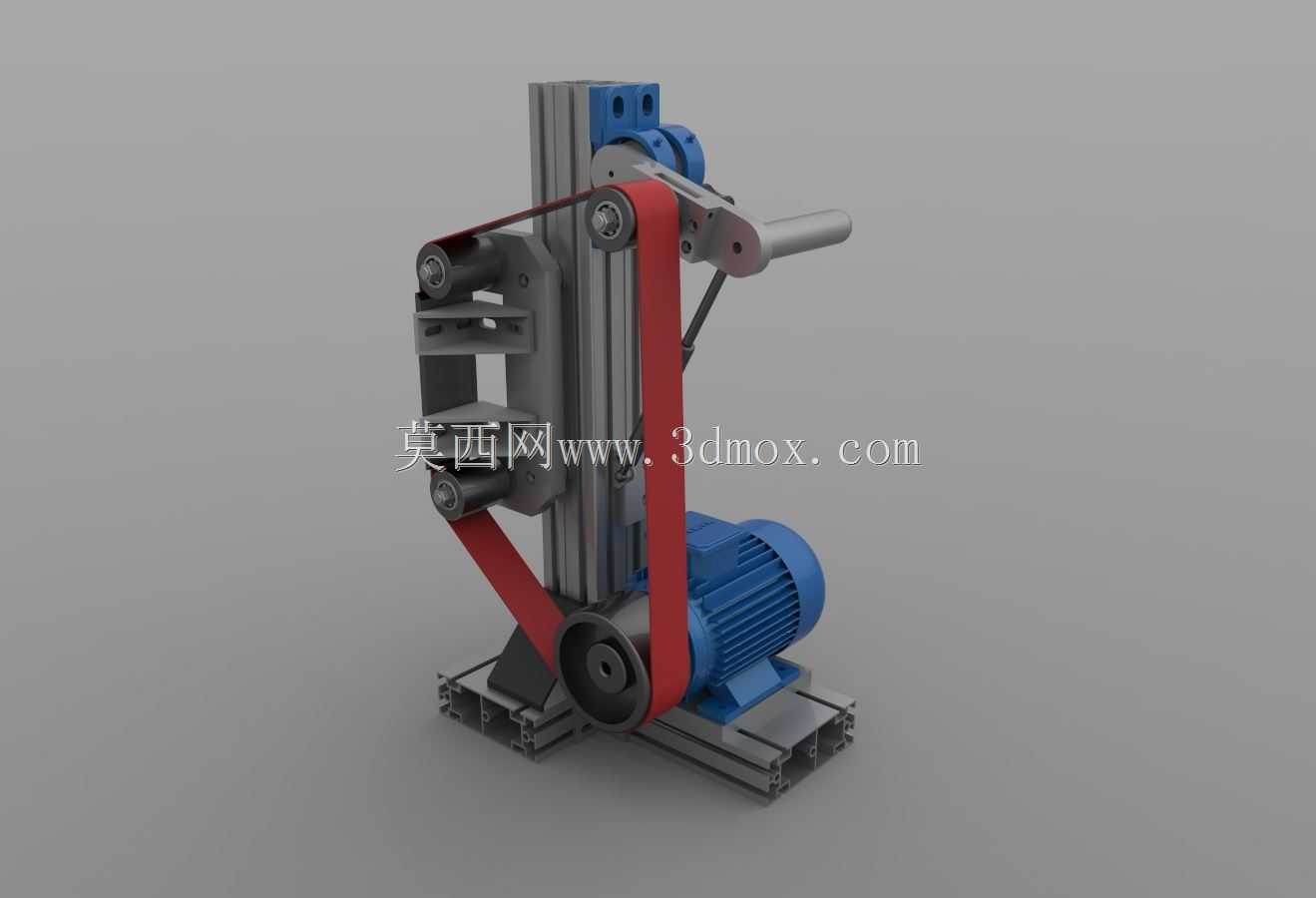

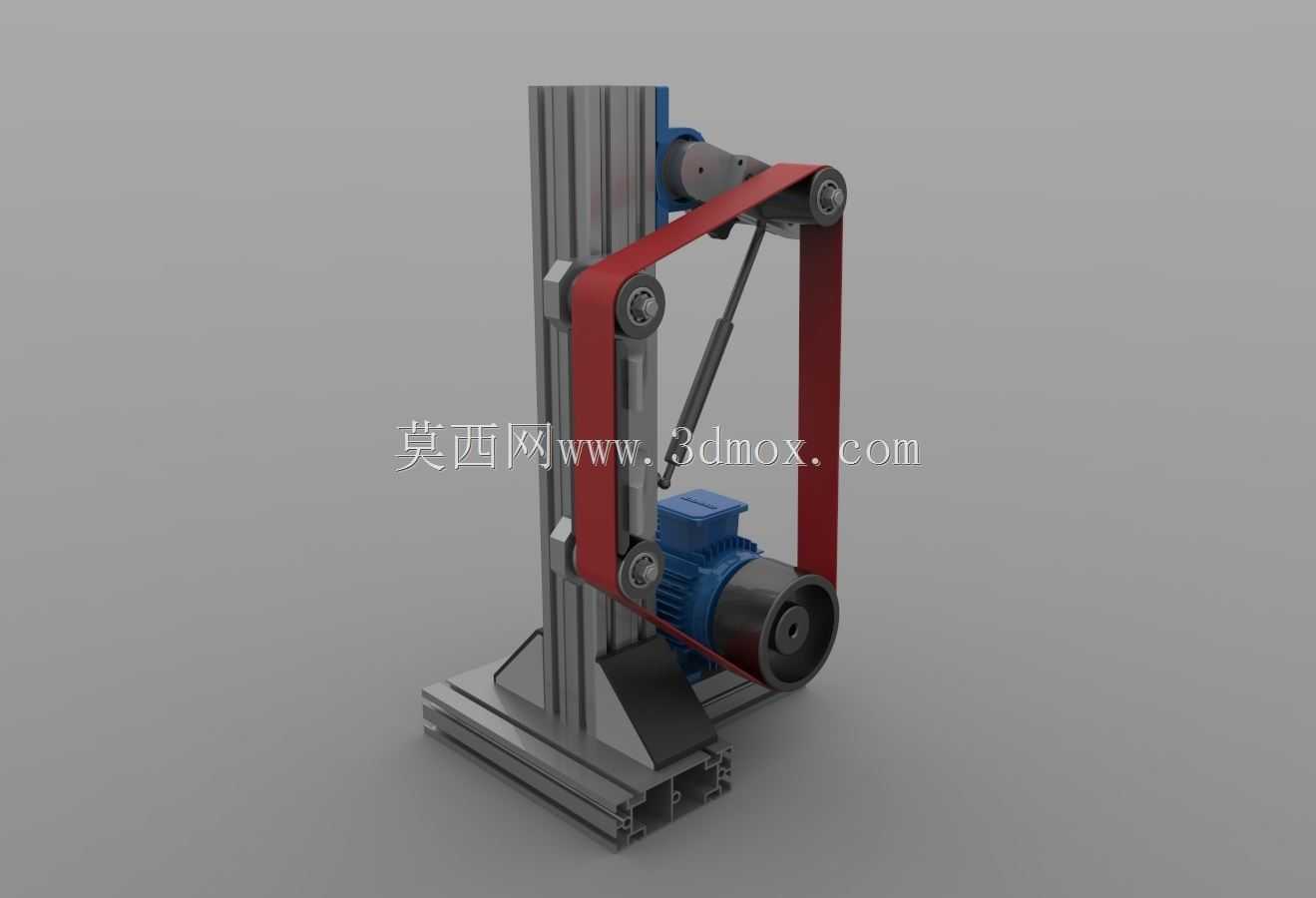

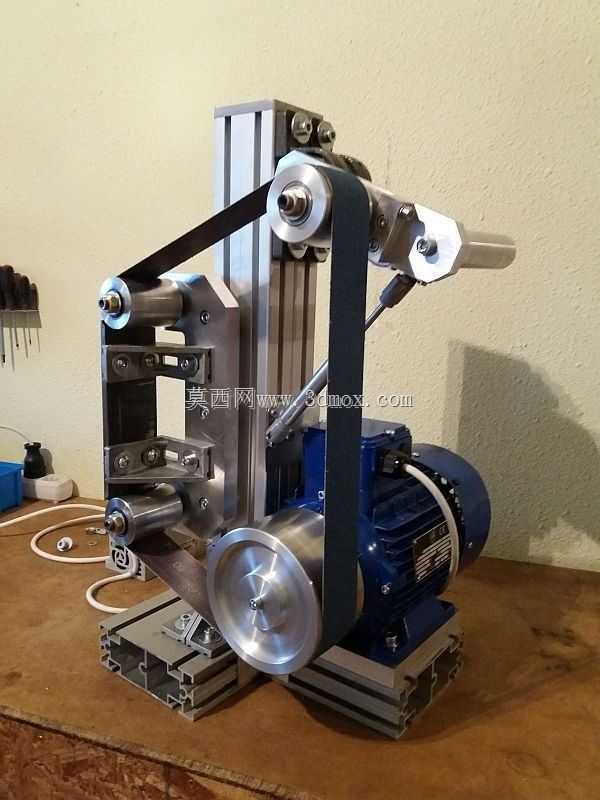

立式铝型材机架组合式砂带磨削设备

　　这款立式组合式砂带磨床，主体承载框架采用工业铝型材挤压拼装结构，在中小批量五金加工、小型零部件去毛刺、焊缝打磨、型材端面修磨的场景中适配性极强，相比铸铁床身的传统磨床，铝型材框架的组装调整灵活度更高，产线布局变动时可快速拆解移位，不需要大型吊装设备配合，对小型机加工车间、五金维修工位、实训教学场地的空间适配性更好。设备搭载1.1Kw三相异步驱动电机，额定转速3000rpm，动力输出直接匹配砂带磨削的线速度需求，针对普通碳钢、铝合金、铜件等常见金属材料的粗磨、半精磨工序都能覆盖，日常加工中可完成小型工件的外圆修磨、平面打磨、棱角倒钝、焊缝余高去除等作业，更换不同粒度的砂带后，也可适配部分非金属材质的表面打磨需求。从结构设计逻辑来看，

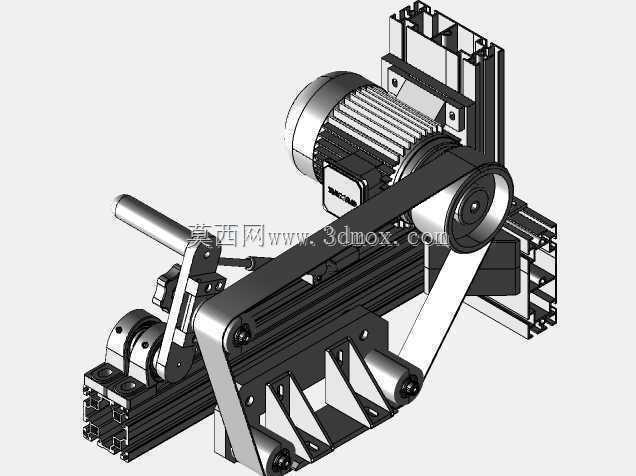

　　设备采用立式悬臂布局，砂带张紧机构集成在悬臂组件上，张紧调节采用气弹簧辅助结构，更换砂带时只需扳动解锁结构即可释放张紧力，更换完成后自动复位张紧，相比传统螺栓张紧结构，换带效率提升明显，同时张紧力可通过气弹簧预压参数调整，避免砂带过紧断裂或过松打滑的问题。驱动电机布置在机架下部位置，通过带轮将动力传递至上接触轮，整体重心偏低，设备运行时的振动更小，磨削过程的稳定性更优，下部电机的安装座预留了位置调整余量，可在皮带磨损拉长后调整中心距补偿张紧量，不需要额外加装张紧轮。机架底部采用带T型槽的铝型材底板，可通过T型螺栓直接固定在工作台或者地面预埋板上，安装时不需要额外制作焊接底座，底板上预留的多组安装槽位，可根据加工需求加装工件托架、

　　定位靠模、除尘接口等附属配件，拓展不同的加工功能。设备的接触轮采用包胶结构，橡胶硬度适配常规磨削需求，可在打磨时提供合适的接触弹性，避免刚性接触导致的工件表面啃伤，悬臂的摆动角度可通过锁紧结构调整，可适配不同角度的打磨作业需求，比如针对工件的斜面、异形曲面打磨时，可调整砂带的接触角度，获得更好的贴合度。从安装边界尺寸来看，设备整体占地宽度不足0.8米，纵深方向尺寸约0.6米，高度方向可根据加工需求调整铝型材立柱的拼接长度，常规配置下总高度约1.6米，对车间层高没有特殊要求，普通标准厂房甚至小型工位隔间都可放置。设备的电气控制部分可集成在机架侧面的铝型材槽内，不需要额外设置独立电控柜，进一步节省安装空间，

　　走线全部隐藏在铝型材的槽道内部，既避免打磨产生的金属屑磨损线缆，也让设备整体外观更整洁，日常清理金属碎屑时不会勾挂线缆。在实际使用场景中，这类小型立式砂带磨床常布置在焊接工位旁，用于焊接完成后的工件焊缝打磨，也可布置在机加工工序末端，用于去除零件的飞边毛刺，相比手持角磨机打磨，固定式砂带磨床的磨削效率更高，加工一致性更好，也能降低手持打磨的劳动强度，减少粉尘对操作人员的直接影响。设计时针对铝型材机架的连接部位做了加强处理，关键受力位置加装了角码和加强块，避免长时间磨削振动导致机架连接松动，所有转动部位都加装了防尘密封结构，防止金属碎屑进入轴承导致磨损过快，延长设备的维护周期。
