齿轮主题纪念奖杯造型结构设计

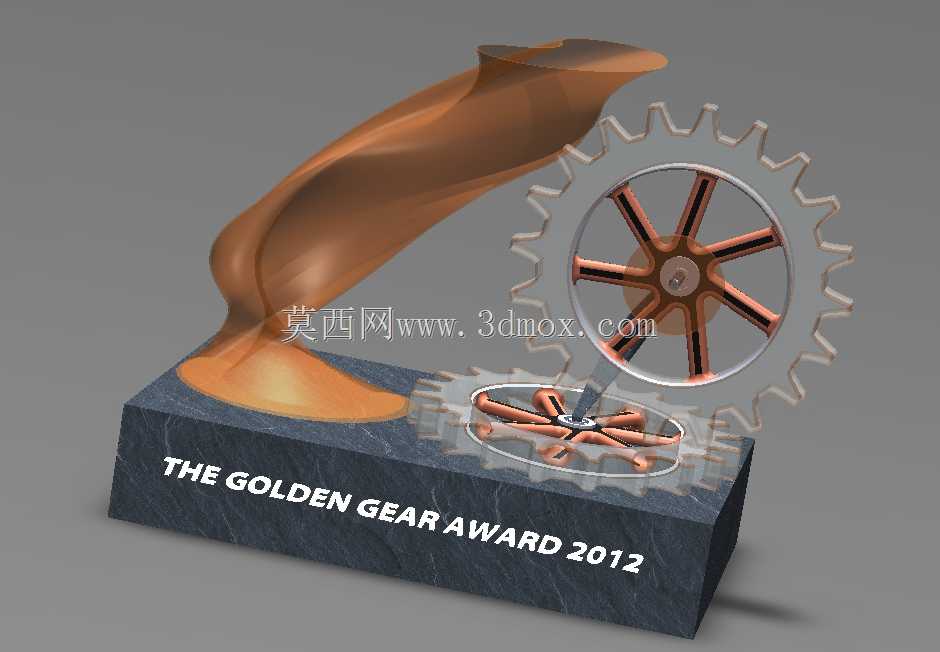

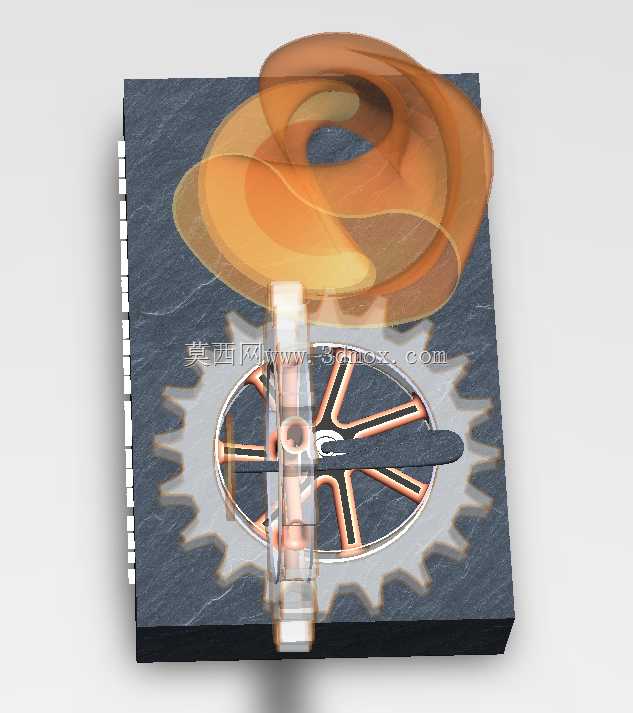

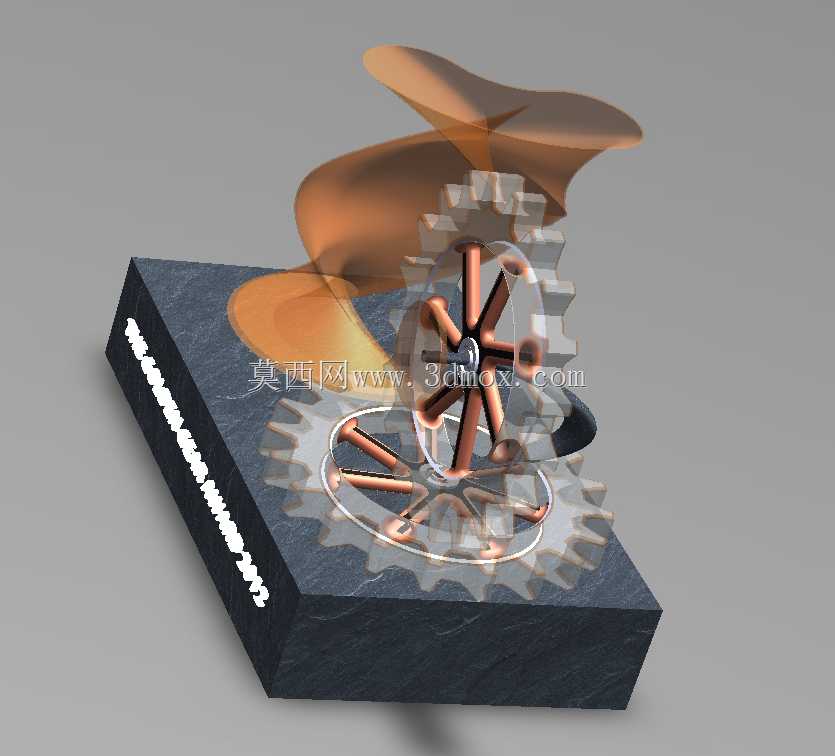

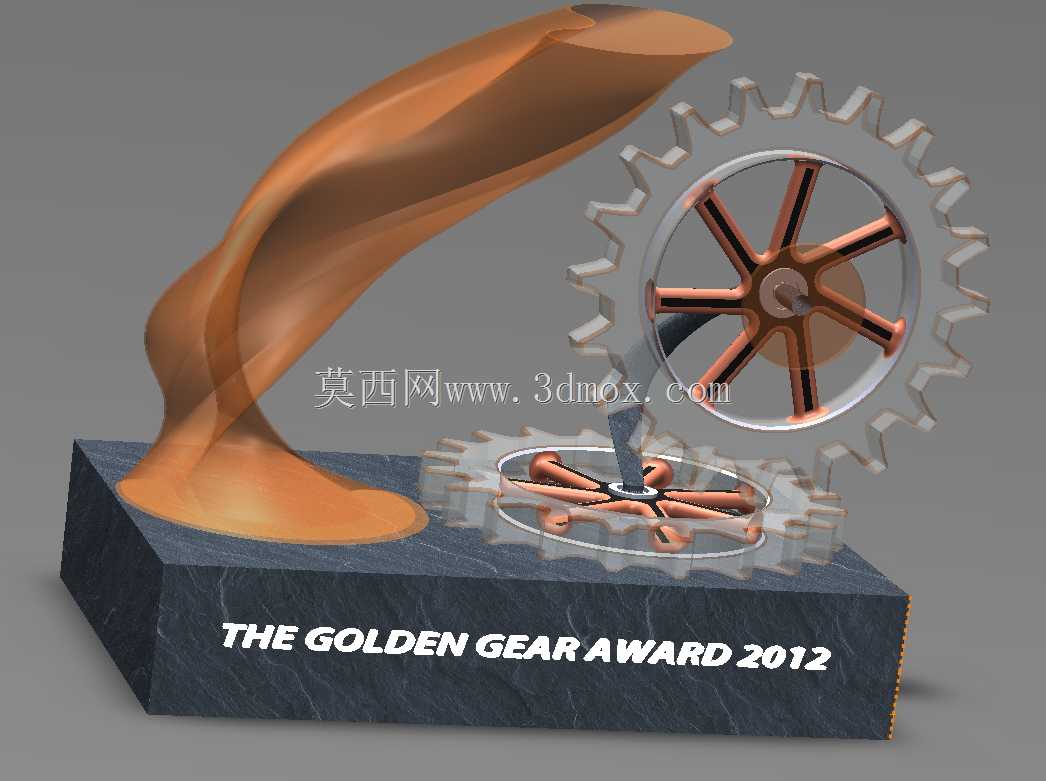

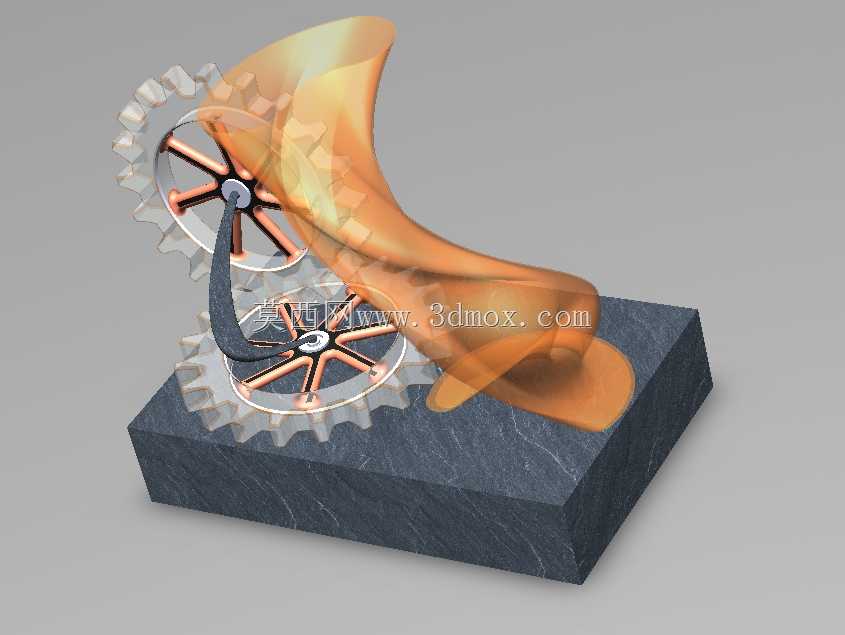

　　这款以齿轮为核心设计元素的纪念摆件，在工业文创场景中承担着行业荣誉具象化承载的作用，常见于机械行业赛事、技术攻坚项目收尾、行业技能竞赛等场合的荣誉授予环节，区别于常规平面奖牌，立体结构的设计能更直观传递机械领域的硬核属性。从结构组成来看，整体分为底座、造型支撑件、核心齿轮展示件三个部分，底座采用仿石材纹理的矩形块体设计，底部做了微小的倒角处理，避免锐边划伤放置台面，底座的上平面预留了造型件的安装定位槽，支撑件底部嵌入槽内后通过粘接或隐藏式卡扣固定，无需外露紧固件破坏整体视觉完整性。支撑件采用流线型曲面造型，从底座前端位置向上向后延伸，曲面的曲率经过反复调整，既保证视觉上的流畅动感，

　　又能在3D打印或铸造加工时避免出现壁厚突变导致的变形问题，支撑件的顶端承托住大齿轮的轮辐后侧，形成稳定的三角支撑结构，即使受到轻微的侧向触碰也不会出现倾倒问题。核心展示的齿轮结构并非完全照搬标准传动齿轮的参数，而是在标准渐开线圆柱齿轮的基础上做了视觉优化，齿顶部分做了微小的圆角过渡，避免尖锐齿边造成磕碰划伤，轮辐部分采用六辐条镂空设计，辐条截面做了梯形渐变处理，靠近轮毂位置厚度更大，向轮缘方向逐渐收薄，既保证结构强度又减轻整体重量，轮毂中心做了沉孔设计，模拟真实齿轮的安装轴位，增强结构的真实感。在齿轮与底座之间还设置了缩小比例的同结构齿轮倒影造型，嵌在底座上平面的预留凹槽内，通过视觉上的虚实呼应强化齿轮主题的表达，

　　倒影件的厚度控制在3毫米左右，与底座表面齐平，不会积灰也方便日常擦拭清洁。设计过程中首先确定了整体的高度边界，总高度控制在280毫米以内，底座长度控制在200毫米，宽度100毫米，这个尺寸既不会因为过大占用过多桌面展示空间，也不会因为过小显得局促缺乏质感，所有外露的曲面都做了G2连续处理，避免加工后出现棱线断层影响金属质感的呈现。针对不同的加工场景，结构上预留了工艺调整空间，如果采用金属铸造工艺，所有壁厚都控制在3-5毫米的均匀区间，避免出现缩孔缺陷；如果采用3D打印后做表面喷涂处理，支撑结构的添加位置都设计在非外观面，后期去除支撑后不会在可见表面留下打磨痕迹。实际使用场景中，这类摆件多放置在办公桌面、企业展示柜、

　　荣誉陈列墙的层板上，底部可以粘贴防滑硅胶垫，避免滑动同时保护放置面的漆面，整体结构没有可活动的零散部件，日常维护只需要用软布擦拭表面浮尘即可，不需要额外的拆装保养。从设计逻辑上，没有采用冗余的装饰元素，所有造型都围绕机械齿轮的核心主题展开，流线型支撑件的动态感与齿轮的规整工业感形成视觉对比，既保留机械领域的严谨属性，又通过曲面造型弱化纯工业零件的冰冷感，让荣誉载体既有行业辨识度又具备工艺摆件的观赏价值。结构受力方面，整体重心落在底座的中心区域，支撑件与齿轮的重量通过支撑底部的安装面均匀传递到底座上，不会出现局部应力集中导致的长期放置变形问题，齿轮与支撑件的连接位置做了隐藏式的插接结构，装配时定位精准，不需要复杂的工装就能完成组装，适合小批量定制生产。
