创意扭曲底座镜头杯造型结构设计

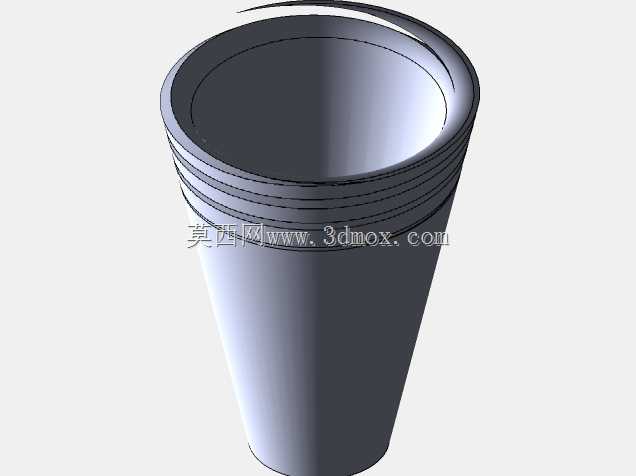

　　做这个结构设计的时候，最先考虑的是文创类日用产品的落地适配场景，这类带镜头元素的创意杯具，主要面向数码爱好者、摄影圈层的日常使用场景，同时也适配桌面文创摆件的陈列需求，既可以作为日常饮水的容器使用，也能放在办公桌面、摄影工作室展架上作为装饰物件，兼顾实用性与展示属性。从功能特性上拆解，整个结构分为上下两个核心部分，上部是仿镜头造型的杯体部分，杯口做了卷边处理，贴合日常饮水的唇部接触弧度，避免锐边割伤的使用风险，杯身的环形凹槽一方面还原镜头的调焦环视觉特征，另一方面也能增加手部握持的摩擦力，减少湿手状态下拿取滑落的概率，杯体内腔做了等壁厚设计，壁厚控制在2mm，既保证杯体的结构强度，也能控制整体重量，日常盛水使用不会有过重的握持负担。

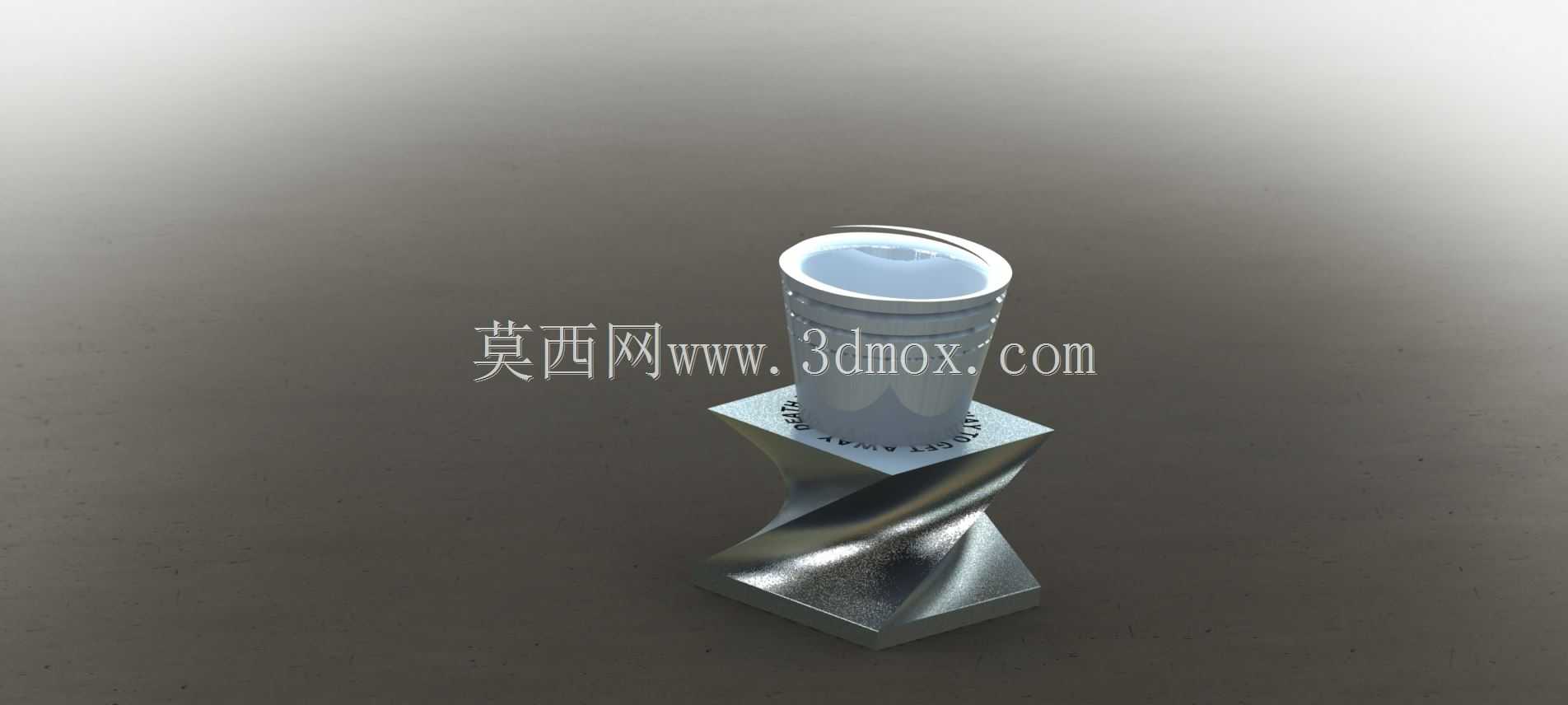

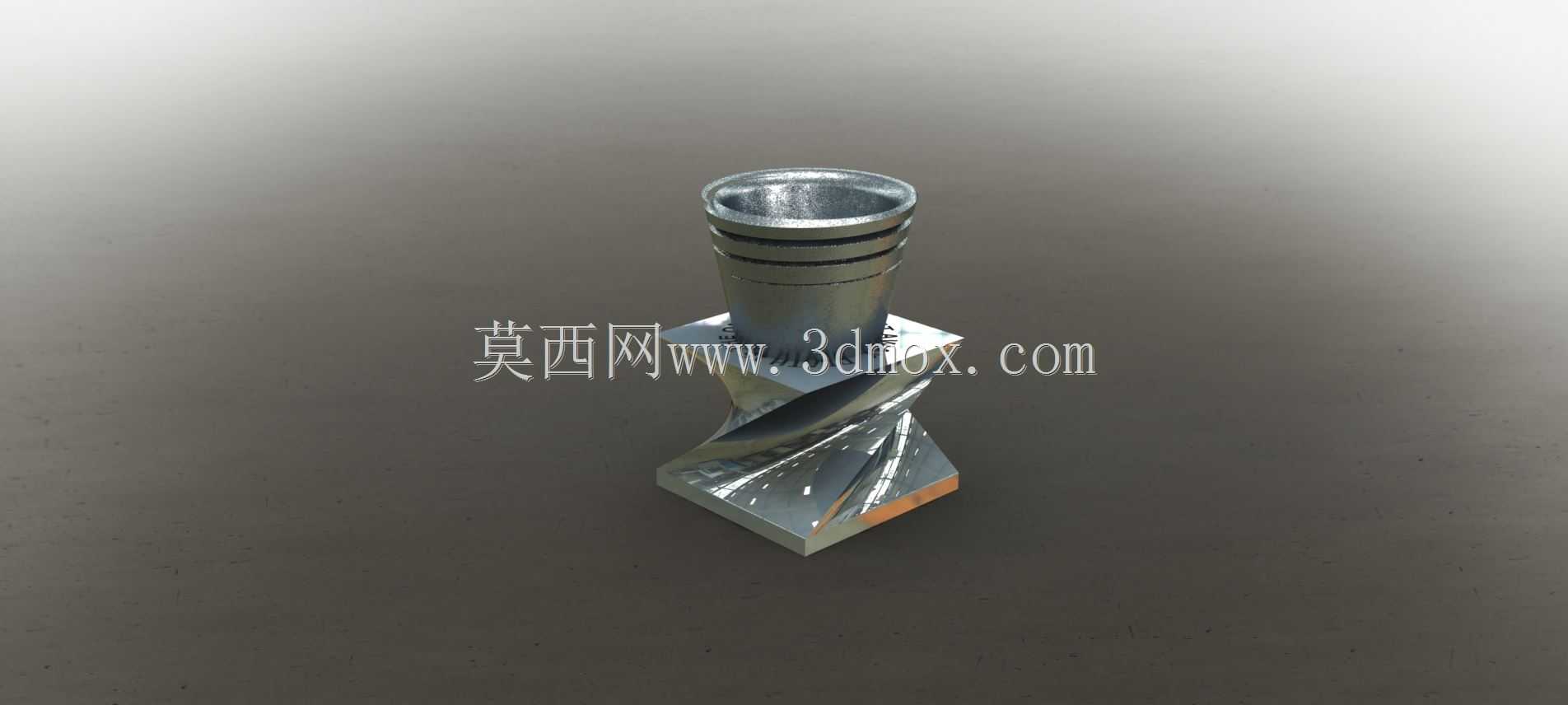

　　下部的扭曲支撑底座是整个设计的造型核心，做这个扭曲结构的时候，没有采用常规的直筒支撑，而是将方形基座向上做180度的螺旋扭转收窄，和上部杯体的圆形底面做平滑过渡衔接，这种结构一方面打破了常规杯具直上直下的呆板造型，另一方面方形的底座底面可以和桌面形成更大的接触面积，相比圆形底座抗侧翻能力提升不少，日常放置时不小心碰到桌沿，底座的方形边角可以形成多点支撑，不容易直接倾倒。设计过程中特意做了安装边界的尺寸校核，底座底面的方形边长控制在70mm，这个尺寸刚好可以适配常规的车载杯架旁的平面放置区域，也能放在多数办公桌的杯垫尺寸范围内，不会占用过多桌面空间；上部杯体的外径控制在65mm，和常规瓶装水的握持直径接近，

　　符合大多数人的手部握持开合尺度，单手握持的时候手指可以完全环抱住杯身，不会出现握不住的情况。结构衔接处做了隐藏式的止口设计，杯体和底座的配合面做了1.5mm的搭接止口，既可以保证两者装配后的同轴度，避免出现杯体歪斜的情况，也能在后期如果做分体式装配的时候，预留密封件的安装槽位，如果需要做保温功能的衍生版本，只需要在杯体内腔增加真空层，底座部分增加配重块，不需要改动整体外观造型就能完成功能迭代。表面处理的结构预留也在建模阶段做了考虑，整个模型的外表面没有做过小的圆角和深凹槽，所有转角的圆角都控制在R2以上，不管是后续做金属电镀工艺，还是做塑料注塑的表面晒纹，都不会出现积漆、脱模困难的问题，扭曲面的曲率做了连续G2过渡，

　　不会出现曲率突变导致的反光不均，做金属质感表面处理的时候可以呈现流畅的光影反射效果，还原金属材质的厚重质感。实际使用场景下，这个结构的重心做了下沉处理，整个模型60%的重量集中在底座部分，就算杯体内盛满水，整体重心也不会超过底座高度的二分之一，放置时的稳定性足够，日常使用过程中不需要担心重心过高倾倒洒水的问题。杯口的内沿做了向内倾斜的导流角度，倒水的时候水流会顺着导流面流出，不会出现沿杯壁外洒的情况，这个细节是参考了日常饮水杯的使用反馈调整的，最初的版本杯口是平切结构，倒水测试的时候容易出现水流挂壁的问题，调整了15度的内倾导流角之后，挂壁问题完全解决。底座的底面做了0.5mm的内凹设计，后续可以粘贴防滑硅胶垫，不需要额外加工安装槽，硅胶垫粘贴在内凹区域内，不会出现边缘起翘的问题，同时硅胶垫可以增加和桌面的摩擦力，就算放在光滑的玻璃桌面上，也不会轻易滑动。
