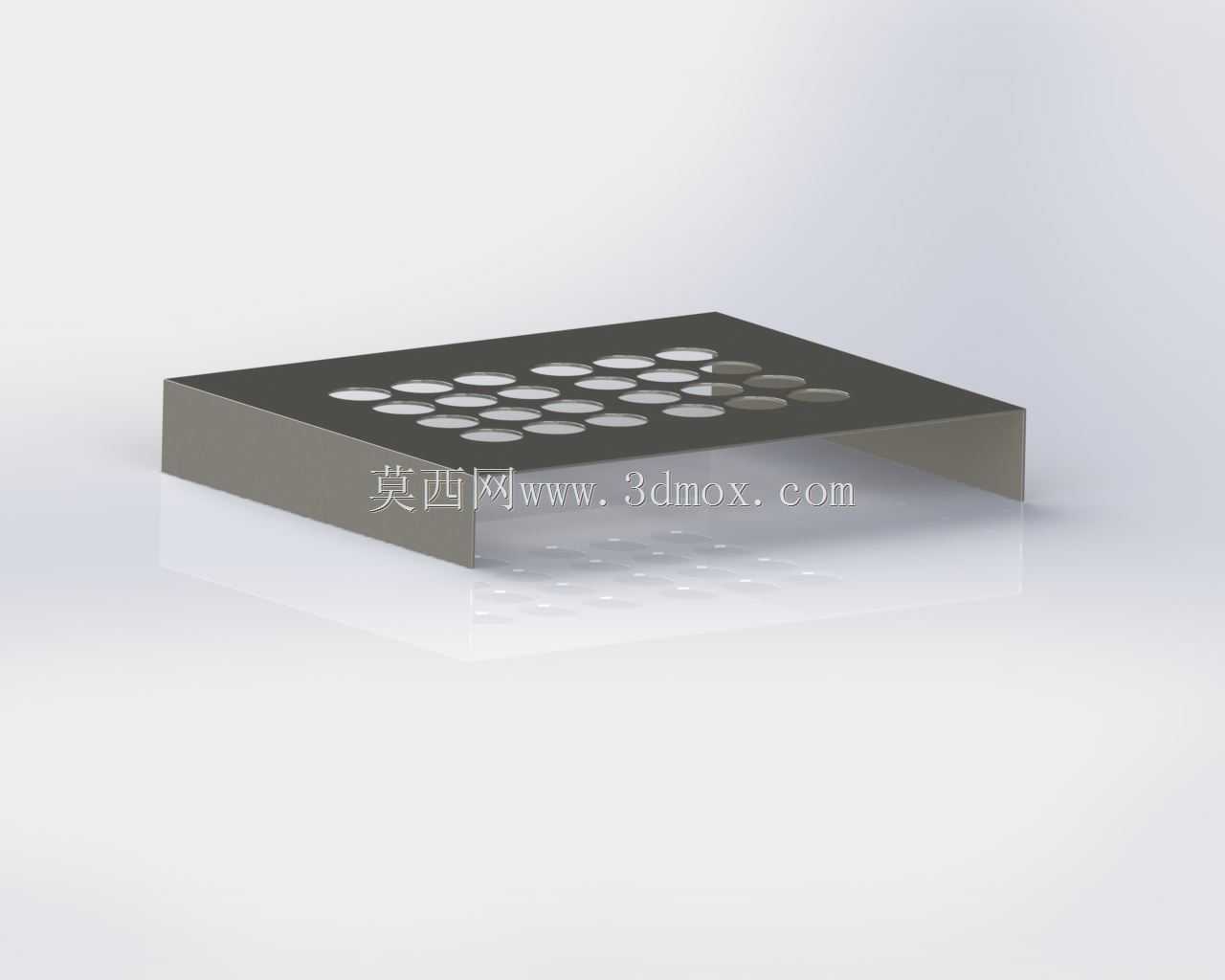

食品工业多孔阵列式分拣工装结构

　　在食品加工产线的后端分选工位，这类带规则多孔阵列的板状分拣结构是衔接前段加工与后段包装的核心工装部件，很多刚接触产线设计的工程师容易把这类结构简单归为普通冲孔板，实际它的孔位排布、板厚选择、边缘折弯角度都直接决定了分选环节的物料通过率与卡料概率。从实际应用场景来看，这类结构主要适配尺寸规整的颗粒状、块状食品物料分选，比如烘焙后的成型饼干、定型糖果、预制菜中的块状果蔬丁，物料顺着前段输送滑道滑落到该工装板面时，只有尺寸小于对应孔径的物料会从孔位下落至下方收集料道，尺寸超差的物料会顺着板面的倾斜角度滑至次品收集端，不需要额外加装动力驱动元件，依靠重力与板面倾角就能完成分选动作，在中小型食品加工车间的低速产线上应用非常广泛，相比带动力的滚筒分选、视觉分选设备，这类纯机械结构的工装维护成本极低，没有易损电气元件，日常只需要定期清理孔位残留的食品碎屑就能长期稳定运行。

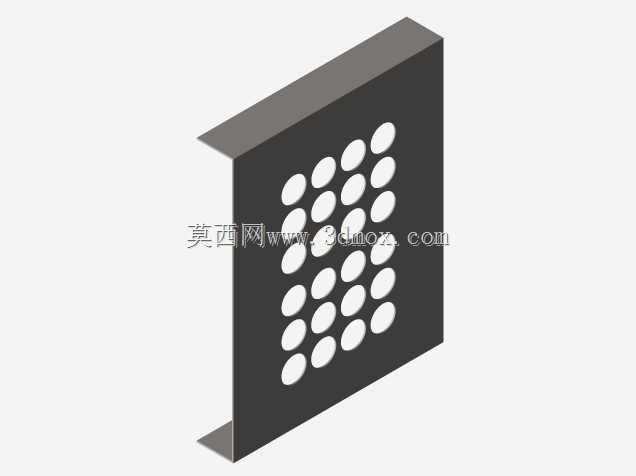

　　从设计思路层面拆解，这类分拣工装的孔位排布不是随意阵列的，首先要匹配前段输送设备的出料宽度，孔阵的横向覆盖范围要比出料口宽度宽出15到20毫米，避免物料从板边缝隙掉落混入合格品流；纵向的孔排数要结合产线的运行速度计算，常规低速产线每分钟输送30到50件物料时，纵向排布6到8排孔就能保证物料在板面上滑动的过程中有足够的概率接触到孔位完成下落，不会出现合格品顺着板面直接滑入次品通道的情况。板面的折弯结构也有明确的工程考量，两侧的向下折弯边一方面是增强板面的整体刚性，避免长期受物料冲击出现中部凹陷变形，导致孔位角度偏移影响分选精度，另一方面折弯边可以直接卡在下方机架的安装卡槽内，不需要额外打过多的固定孔，安装拆卸时只需要顺着卡槽抽出就能完成更换，适配不同孔径规格的分拣需求，换型时间可以控制在十分钟以内，符合食品产线频繁切换生产品类的柔性生产要求。

　　关于外形尺寸与安装边界，这类工装的整体厚度通常根据分选物料的单重选择，分选单重10克以下的轻质食品时，选用1.5毫米厚度的食品级304不锈钢板即可满足刚性要求，分选单重超过50克的块状物料时，板厚要提升到2到3毫米，避免物料长期冲击造成板面变形；板面的倾斜角度通常设置在15到20度之间，角度过小会导致物料滑动速度过慢，堆积在板面上造成堵料，角度过大会让物料滑动速度过快，还没来得及通过孔位分选就直接冲出板面，实际调试时可以通过机架上的调节螺栓微调倾角，匹配不同摩擦系数的物料特性。孔位的加工公差也有严格要求，孔边不能有冲压毛刺，否则会刮伤食品表面影响成品外观，所有与物料接触的边缘都要做倒圆角处理，圆角半径不小于0.5毫米，符合食品加工设备的卫生安全要求，不会残留物料残渣滋生细菌。另外这类工装的安装高度要与前后段设备做好衔接，进料端的高度要比前段输送出料端低5到10毫米，避免物料滑落时出现飞溅，出料端的下方要对应设置不同的料道，合格品料道正对孔阵区域下方，次品料道正对板面的末端出口，两侧要加装透明的亚克力挡板，避免物料掉落到产线外部。很多工程师在建模时容易忽略折弯处的工艺缺口，直接将折弯边与板面做直角连接，实际加工时折弯位置会出现材料挤压凸起，导致工装无法顺利卡入安装卡槽，建模时需要在折弯边的两端预留2到3毫米的工艺缺口，保证折弯后边缘平整，安装时能够完全贴合机架定位面。孔位的排布间距也要结合物料尺寸设置，相邻孔的中心距要比物料最大外径大3到5毫米，避免物料同时卡在两个孔之间造成堵孔，一旦出现堵孔情况，现场操作人员不需要拆卸工装，用专用的推杆从板背面就能快速捅出卡滞的物料，不会长时间中断生产。
