在工业自动化产线的末端执行场景里,这类仿生构型的机械手臂部件,主要承担小负载工况下的工件拾取、工位转移、姿态调整作业,尤其适配3C电子装配、小型零件分拣、实验室样本转运这类对动作灵活性、结构轻量化有较高要求的场景,相比传统多关节串联臂的大臂段结构,该类格里伯构型的臂件在同等负载能力下能实现更紧凑的安装空间占用,同时兼顾运动过程中的动态稳定性。从实际功能落地的角度看,该臂件作为机器人执行端的核心传力构件,一端连接关节驱动输出端,另一端衔接末端执行器安装座,运动过程中需要传递关节扭矩、承载末端负载的静动态载荷,同时要规避运动路径上的周边设备干涉,因此在结构设计阶段,首先围绕安装边界做了轮廓约束:臂体整体采用流线型变截面设计,

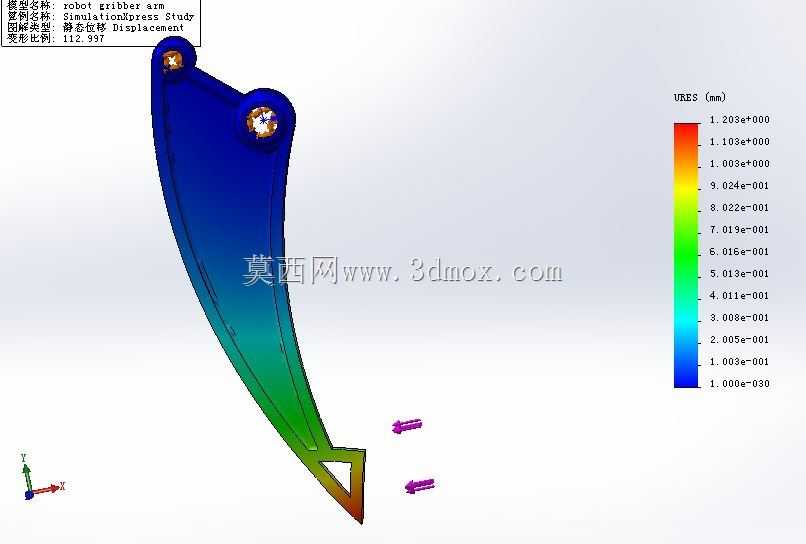

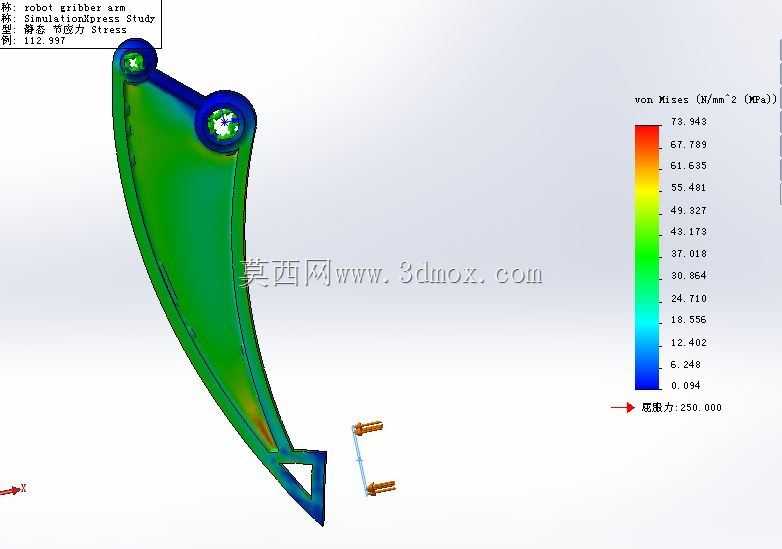

上端的两个铰接孔分别对应驱动关节的回转中心与辅助连杆的连接位,孔位的同轴度、孔端面的垂直度公差需要控制在IT7级以内,保证铰接转动时无卡滞、传动间隙可控;下端的三角型镂空安装位用于固定末端夹爪或吸盘组件,安装面预留了标准紧固件的沉孔位,可适配常规的气动夹爪、电动吸附模组的安装尺寸,无需额外做转接件加工。设计过程中优先做了受力路径的优化,通过有限元静力学仿真验证,臂体的应力集中区域主要分布在上端铰接孔周边与下端安装位的转角处,因此在这些区域做了局部加厚与圆角过渡处理,避免交变载荷下出现疲劳断裂;臂身中段采用渐变壁厚设计,从铰接端到末端安装位壁厚逐步递减,在保证整体刚度满足1.2倍额定负载下形变量不超过0.1mm的前提下,
尽可能降低臂体自身重量,减少驱动关节的惯量负载,提升运动响应速度。从安装适配性来看,该臂件的两个铰接孔中心距、末端安装位的中心高度都做了标准化适配,可直接替换同规格系列机器人的对应臂段,无需改动关节驱动的安装座位置;臂体侧面预留的小型安装凸台,可用于固定走线槽、传感器支架等附属配件,避免管线在运动过程中出现剐蹭、拉扯问题。实际工况应用中,这类臂件的运动速度通常控制在1.2m/s以内,重复定位精度可维持在±0.05mm级别,配合对应的关节驱动与连杆机构,可实现平面内±60度的摆动作业范围,覆盖半径内的多个作业工位,在小型桌面级装配机器人、教学演示机器人、轻载分拣工作站中都有较高的适配性。结构选材上,
该构型可适配6061铝合金阳极氧化处理、碳纤维复合材料注塑成型两种主流加工方案,铝合金方案适合小批量定制场景,加工成本低、后期修改调整方便;碳纤维方案适合量产级设备,自重更轻、动态响应更好,可根据实际产线的负载要求、成本预算灵活选择。在细节处理上,臂体所有外露棱边都做了R2以上的圆角倒钝处理,避免安装调试过程中划伤操作人员或损坏周边管线;铰接孔内预留了轴承安装位,可适配深沟球轴承或自润滑轴套,根据作业环境的洁净度、维护周期要求选择对应的铰接副形式,洁净车间场景优先选用自润滑轴套,避免润滑脂挥发污染工件,常规工业场景选用深沟球轴承可提升铰接副的使用寿命、降低转动阻尼。
