医用外科手术执行机械臂结构设计

　　这套机械结构的核心应用场景集中在外科手术室内的精细化操作环节，区别于传统工业搬运类机械臂，其设计全程围绕医疗场景的特殊约束展开。从结构布局来看，多关节串联的构型选择，是为了覆盖手术台上方的扇形操作空间，末端执行器的安装位预留了标准接口，可适配不同术式所需的操作头，包括钻孔、夹持、切削类终端，满足骨科、神经外科等需要亚毫米级操作精度的术式需求。

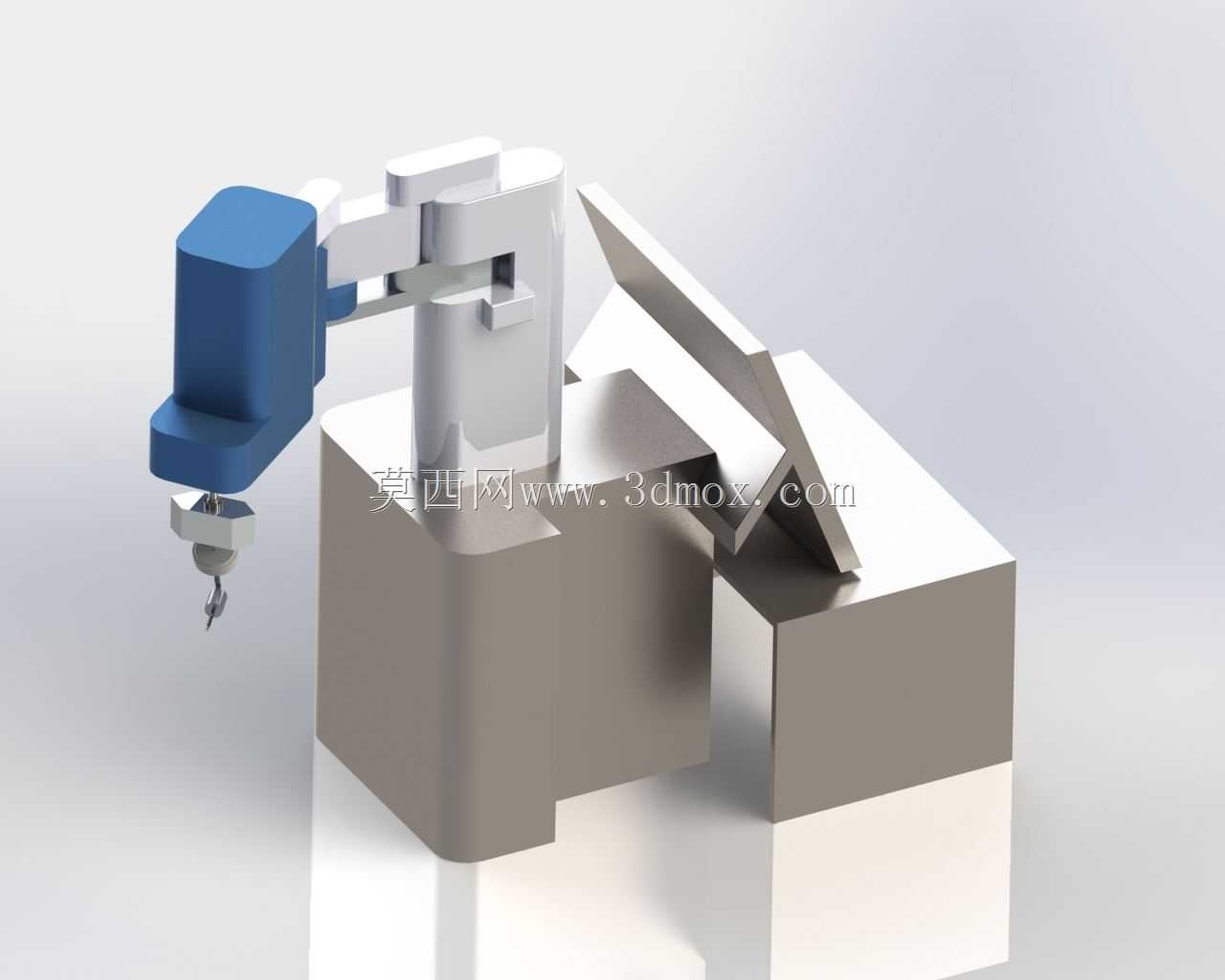

　　设计阶段首先考量的是操作空间的避让逻辑，机械臂的基座采用厚重的方块式构型，一方面是为了降低整体重心，避免悬臂伸展过程中出现倾覆风险，另一方面基座的安装边界做了圆角过渡处理，防止术中人员走动、器械传递时发生磕碰，基座底部预留的安装孔位可直接固定在手术台旁的专用支架上，安装孔的孔距符合医疗设备配套支架的通用标准，无需额外加工转接板即可完成装配。

　　臂段的结构设计采用了分段式腔体结构，内部走线路径做了分层规划，动力线缆与信号线缆分别走独立腔道，避免伺服驱动的电磁信号干扰末端传感器的精度传输，每个关节的转动副都设置了硬限位与软限位双重保护，硬限位采用机械挡块结构，防止关节超程转动碰撞到术区患者或周边医疗设备，软限位则通过编码器的位置信号做二次约束，在接近硬限位位置时提前减速，降低冲击对末端定位精度的影响。

　　末端执行器的连接端设计了快换结构，无需额外工具即可在术中快速更换不同操作终端，快换接口的重复定位精度控制在0.02mm以内，更换后无需重新标定坐标系即可直接开展操作，大幅缩短术中准备时间。臂身的外观包覆件采用了圆弧过渡的无棱角设计，所有拼接缝隙都控制在0.1mm以内，避免消毒过程中残留污渍，满足医疗场景的高频消毒要求，包覆件的材质选型预留了医用级塑料的安装位，可耐受高温高压消毒与常见医用消毒剂的腐蚀。

　　从运动参数来看，末端的直线运动重复定位精度可达到0.01mm级别，完全满足骨科手术中钻孔、植入物放置的精度要求，每个关节的转动速度做了分级设置，大范围调整位置时可采用较高速度移动，接近术区时自动切换为低速微动模式，防止操作幅度过大造成组织损伤。机械臂的平衡系统采用了内置式配重与弹簧平衡结合的方式，即使在动力系统意外断电的情况下，臂身也能保持当前位置不下滑，不会对术区造成额外压力，这一设计是医疗场景下安全冗余的核心要求。

　　结构的受力分析阶段，重点校核了悬臂完全伸展状态下的末端变形量，通过有限元迭代优化臂段的截面形状，在保证整体刚度的前提下尽可能降低臂身重量，减少关节负载的同时提升运动响应速度，基座的重量占整体重量的60%以上，确保在最大伸展半径下整体结构的稳定系数满足医疗设备的安全规范要求。线缆出口的位置都设置在关节转动的非干涉区，全行程运动过程中线缆的弯折半径都大于线缆本身的最小允许弯折半径，延长线缆使用寿命的同时避免运动过程中线缆拉扯造成的位置偏差。
