半导体硅片承载用盒式磁带工装

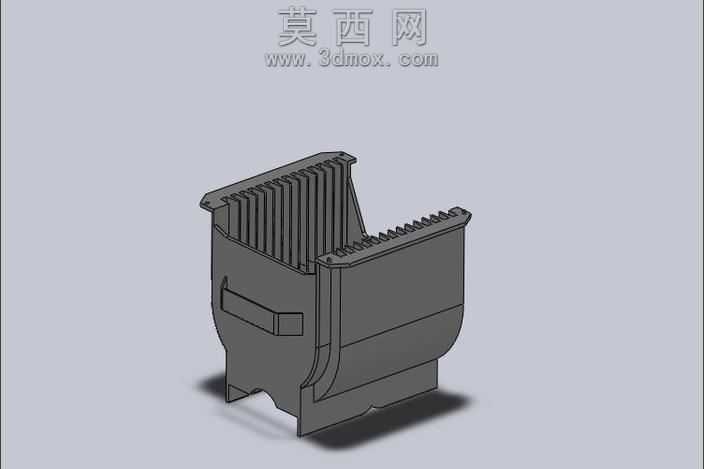

本模型为半导体生产环节中用于承载转运6英寸硅片的盒式承载工装，采用SolidWorks完成全参数化三维建模，整体建模过程严格遵循半导体晶圆载具的行业设计规范，从结构合理性、使用可靠性两个核心维度出发完成全流程设计。建模初期先梳理硅片承载的核心需求：6英寸硅片质地脆薄，转运过程中既要避免硅片之间发生摩擦刮蹭，也要保证硅片取放操作便捷，同时工装本身需要具备足够的结构强度，满足日常周转使用的耐用性要求。整体结构采用一体式盒身设计，主体为敞口式矩形盒体结构，盒身内部等距排布多组平行的竖向插槽，插槽间距经过精准计算，既保证每片硅片可以独立插入槽位互不接触，也控制了整体盒体的外形尺寸，提升空间利用率。盒身两侧设计有内凹式握持结构，方便操作人员手持转运，握持区域做了圆角过渡处理，避免尖锐棱角划伤操作人员或者剐蹭硅片。盒体底部设计有凸起的定位基座，可适配生产线上的标准载具定位工位，方便自动化设备识别抓取。渲染阶段采用哑光浅灰色工程塑料材质，模拟实际生产中常用的PP或PFA材质的视觉效果，材质表面设置细微的磨砂质感，还原防静电工程塑料的真实触感，渲染灯光采用柔和的均匀布光，清晰展现插槽的排布细节、盒身的加强筋结构以及各部位的圆角过渡特征，避免阴影过重遮挡结构细节。建模过程中对所有棱角位置都做了R0.5以上的圆角处理，一方面避免注塑生产时出现应力集中问题，另一方面也防止尖锐边角划伤硅片表面。插槽的槽宽经过参数化校核，既保证硅片插入后不会出现晃动偏移，也预留了足够的取放间隙，避免硅片插入取出时与槽壁发生摩擦。盒身侧壁设计有交错排布的加强筋结构，在不增加整体壁厚的前提下大幅提升盒体的结构刚性，避免长期使用出现盒体变形导致插槽错位的问题。整体模型所有特征均为可编辑参数化特征，可根据实际生产需求快速调整插槽数量、适配硅片尺寸、外形大小等参数，适配不同规格的硅片承载需求，模型结构完整无缺失特征，可直接用于工程出图、3D打印样件验证或者注塑模具开发参考。
