简易冲压成型工装结构三维设计

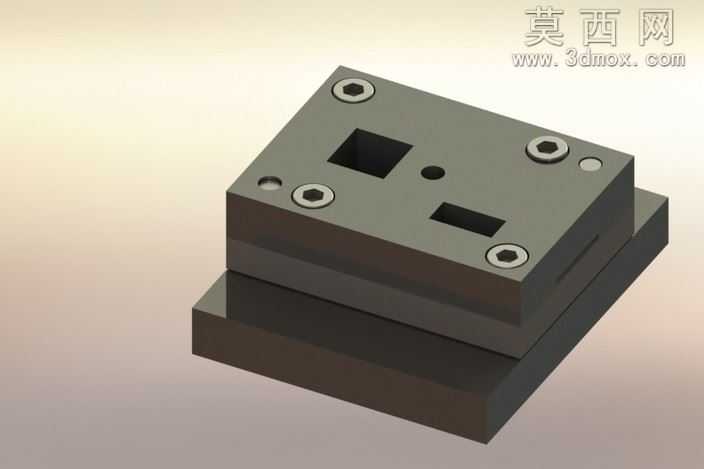

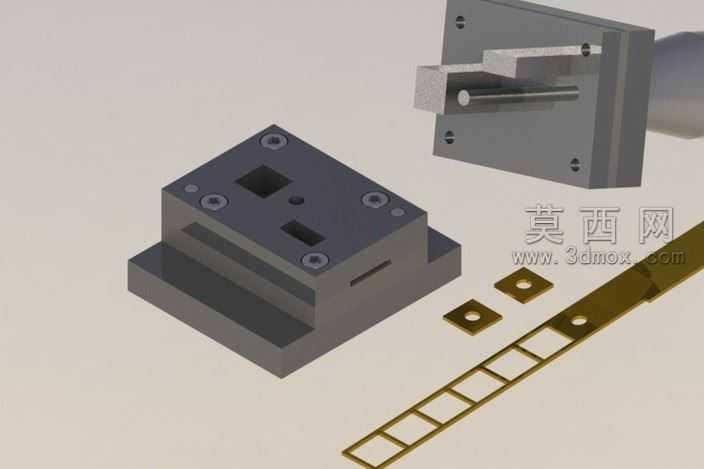

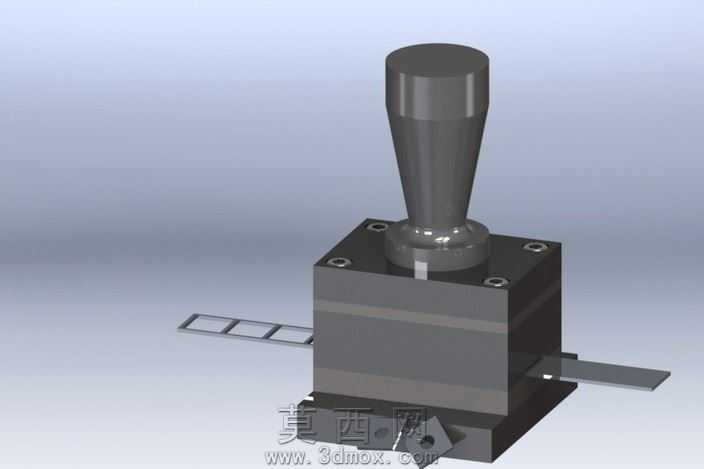

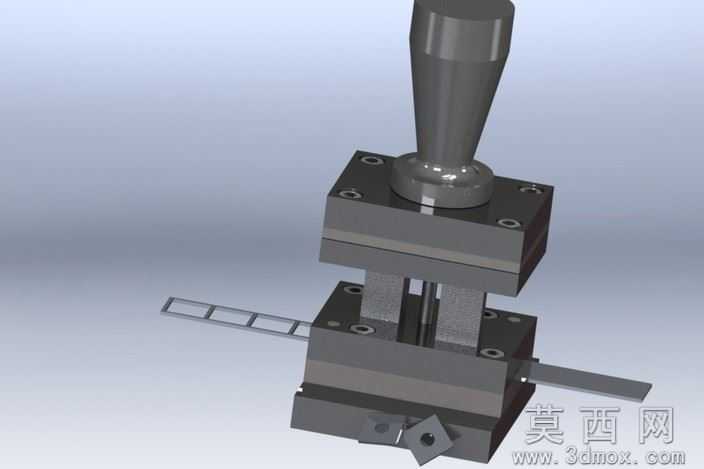

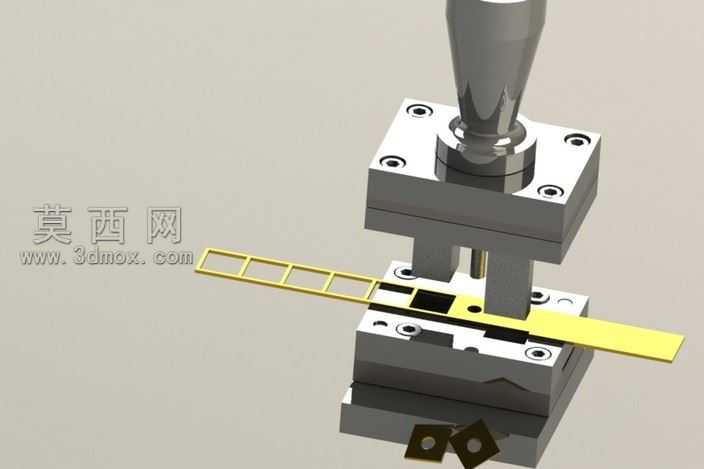

本作品为简易冲压成型工装的三维设计成果，建模过程中严格遵循机械加工工装的设计规范，先通过基准面定位完成上下模座的基础轮廓绘制，采用拉伸凸台命令生成模座的实体结构，针对模座上的安装孔位，使用异形孔向导功能精准配置沉头孔的尺寸参数，保证后续装配时紧固件的安装精度。上下模的配合面做了公差适配的结构设计，凸模与凹模的刃口间隙按照常规薄金属片冲压的工艺要求设置，避免冲压过程中出现毛刺过大或者材料撕裂的问题。渲染阶段为模座部分赋予了磨砂金属材质，还原了实际工装常用的45号钢调质后的表面质感，针对待冲压的金属料带，赋予了黄铜金属材质，调整材质的反光度与粗糙度参数，清晰展现料带的预冲孔与成型工位的排布结构。结构设计上采用了分体式模座设计，下模座设置有定位槽用于安装凹模镶块，上模座配套设置有导柱安装位，保证合模过程中的运动同轴度，料带的导向结构集成在下模座表面，通过两个小型定位块限制料带的进给方向，无需额外加装复杂的送料机构即可完成简易的冲压成型作业。设计思路偏向小批量试制场景的快速落地，整体结构没有冗余的复杂部件，所有零部件均可采用常规的铣削、钻削工艺完成加工，装配流程简单，维护成本较低，能够满足小型五金件的小批量冲压生产需求，同时预留了标准件的安装接口，可根据实际生产需求更换不同规格的凸凹模镶块，适配不同尺寸的冲压件加工，具备一定的通用拓展性。
