可调式居中定位支撑夹具结构设计

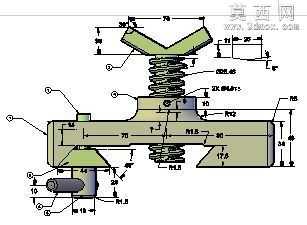

本作品为可调式居中定位支撑夹具的三维结构设计，建模过程严格遵循机械制图规范，以二维工程图纸的尺寸标注为基准，在三维建模软件中完成全参数化建模。首先搭建夹具体的基座主体结构，基座采用L型一体式铸造结构设计，建模时优先绘制基座的二维截面草图，通过拉伸、切除等基础特征完成基座主体成型，对基座上的螺纹安装孔、定位销孔、导向槽等细节特征，采用异型孔向导、线性阵列等功能实现精准建模，保证各孔位的同轴度、位置度符合装配要求。中部的升降调节螺杆组件采用螺旋配合关系建模，分别绘制梯形螺纹的牙型截面，通过扫描切除特征生成螺杆与配套螺母的螺纹结构，装配时添加螺旋配合、同轴心配合与端面限位配合，还原螺杆旋转实现升降调节的真实运动逻辑。顶部的V型居中定位块为核心定位部件，建模时保证V型工作面的夹角精度与表面粗糙度要求，在V型块与升降螺杆的连接部位设计有防转导向结构，与基座上的导向槽配合实现V型块仅沿竖直方向升降，避免调节过程中出现周向转动。侧向的锁紧顶丝组件用于实现工件装夹后的位置锁定，建模时还原顶丝的外螺纹结构与端部的防滑抵接面，装配后可实现对基座上滑动部件的位置锁止。材质配置方面，基座、V型定位块、锁紧部件均采用45号钢材质，在渲染时赋予金属哑光质感，螺纹部位添加细微的纹理细节提升真实感，弹簧部件采用65Mn弹簧钢材质，渲染时呈现金属亮面与弹性件的质感区分。整体结构设计思路围绕工件居中定位与高度可调的核心需求，通过螺杆升降实现不同直径工件的支撑高度适配，V型结构自动实现工件的居中定位，侧向锁紧机构保证装夹后的刚性，可广泛应用于机械加工、检测工序中的工件定位装夹场景，建模过程中对所有配合面添加了合理的公差配合设置，可直接导出工程图用于生产加工。
