工业设备用铰接式支撑固定支架结构设计

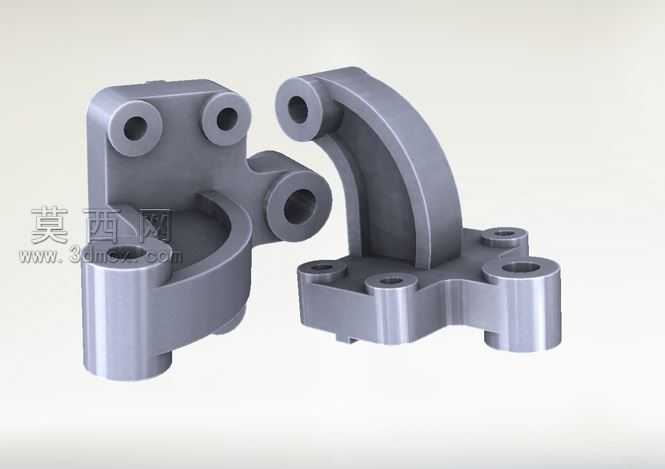

本支架为工业场景下的铰接式支撑固定构件，整体采用一体化建模思路完成三维设计，建模过程中优先保障结构强度与装配适配性，以实体建模为核心逻辑，先绘制底部安装基座的二维轮廓草图，通过拉伸特征生成带多个安装孔位的底座基体，底座上的四个沉头安装孔采用同轴心约束定位，确保安装时可与配套设备的安装面精准贴合，孔位边缘做了倒角处理，避免装配时应力集中导致的构件开裂。上部的铰接臂部分采用放样特征生成曲面过渡的臂体结构，臂体与底座的连接位置做了加厚处理，通过圆角特征平滑过渡，消除直角结构带来的应力集中隐患，铰接臂顶端的轴孔采用拉伸切除特征生成，孔内壁做了高精度的同轴度约束设计，可适配标准规格的铰接销轴，保障转动副的运转顺畅。建模完成后对整体结构进行了渲染处理，赋予构件哑光金属材质，模拟铸铁或铸铝构件的真实质感，渲染时采用柔和的侧方打光方案，清晰呈现构件的轮廓层次与结构细节，背景选用低饱和度的渐变色调，突出支架本身的结构特征。设计过程中充分考虑了支架的实际使用场景，底部的多安装孔位布局可适配不同规格的安装基面，上部的铰接结构可实现配套部件的角度调节功能，整体结构在满足支撑强度要求的前提下，尽可能优化了构件的体积与重量，减少不必要的材料冗余，臂体的曲面造型既提升了构件的外观质感，也优化了受力传导路径，让载荷可以从铰接端均匀传导至底部安装基座，提升构件的整体使用寿命。建模过程中对所有配合面的尺寸公差做了预留设计，保障后续生产加工时的装配精度，所有边角位置都做了不同半径的圆角处理，既避免加工过程中的锐边伤人风险，也进一步优化了结构的应力分布，让构件在承受交变载荷时不易出现疲劳损坏。
