教学用管道截止阀结构三维设计模型

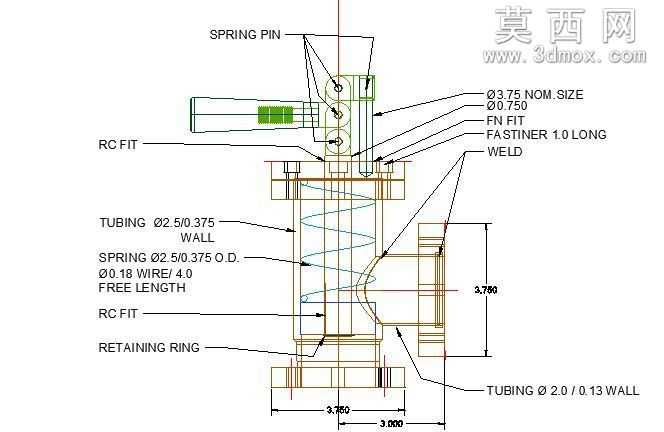

本模型为教学场景使用的管道阀门三维结构模型，建模过程严格参照机械制图标准，从零件级特征搭建开始逐步完成整体装配。首先针对阀门的各个组成零件逐一进行特征建模：顶部操作手柄部分，先绘制手柄的截面草图，通过拉伸特征生成手柄基体，再对握持区域做圆角过渡处理，匹配实际操作的人机工学弧度，同时完成弹簧销安装孔的同轴度约束，保证销钉与手柄、阀杆的装配间隙符合设计要求。阀杆部分采用回转特征生成主体轴段，依次绘制定位卡槽、密封配合面的特征，保证与弹簧、 retaining ring（挡圈）的配合尺寸精度，建模过程中对阀杆的行程限位结构做了单独的特征细化，还原阀门启闭过程中阀杆的运动限位逻辑。阀体部分作为核心承载零件，先绘制进出口流道的回转截面，通过旋转特征生成流道基体，再完成法兰连接端的螺栓孔阵列、侧壁支管的连接特征，对阀体内部的弹簧安装腔、挡圈卡槽做了精确的尺寸匹配，保证弹簧装配后的预压缩量符合设计要求。弹簧零件采用螺旋线扫描特征生成，严格匹配弹簧的线径、中径、自由长度参数，还原弹簧在阀腔内的复位功能结构；管路连接段分别按照不同管径的 tubing 尺寸参数，生成薄壁管特征，标注清楚管壁厚度与配合长度，挡圈、紧固件、焊接部位等细节特征均按照工程标注的尺寸逐一还原，焊接部位采用焊缝特征模拟实际焊接的连接形态。装配过程中采用自下而上的装配逻辑，先完成阀芯组件的子装配，将弹簧、阀杆、挡圈按照配合关系装配到位，添加弹簧的柔性约束模拟压缩复位状态，再将子装配装入阀体腔体内，依次安装顶部操作手柄、定位弹簧销，最后装配两侧的连接管路与接头，全程添加同轴、端面重合、行程限位等配合约束，保证模型可以模拟真实阀门的扳动启闭动作。模型材质分配贴合实际零件材质：阀体、接头、挡圈等金属零件赋予铸铁或不锈钢材质，调整金属粗糙度与反光参数还原金属质感；手柄部分赋予工程塑料材质，添加细微的磨砂纹理提升真实感；弹簧零件赋予弹簧钢材质，突出金属弹性件的光泽特性；密封相关部位赋予橡胶材质，调整哑光质感区分金属零件。整体建模过程兼顾结构准确性与教学展示属性，所有零件的尺寸标注与工程图完全对应，各部件的装配关系清晰明了，既可以作为机械制图课程的阀类结构教学演示素材，也可以作为管路系统设计的阀门部件参考模型，帮助学习者直观理解手动管道阀门的内部构造、零件组成与工作原理，清晰呈现从操作手柄输入动作，到阀杆带动阀芯动作、弹簧提供复位力的完整传动逻辑，还原法兰连接、接头密封、紧固件定位等典型机械连接结构的设计细节。
