工业用异形铰接支撑支架结构设计

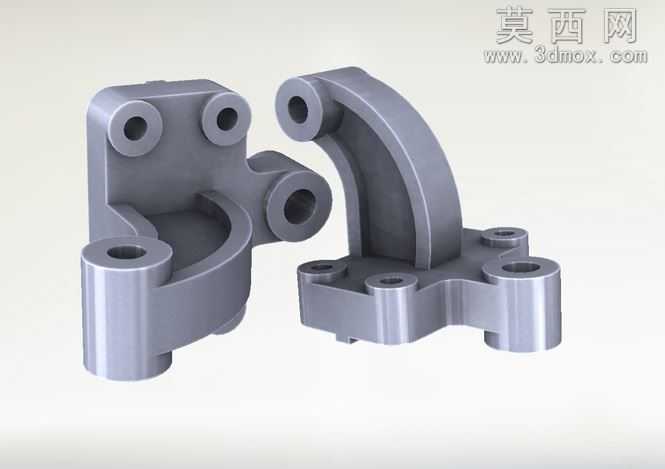

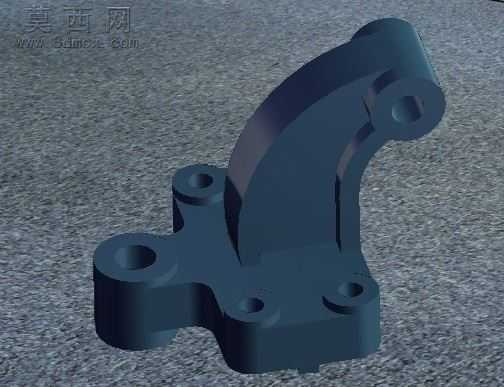

本支架模型采用三维参数化建模方式完成整体结构搭建，建模过程中优先遵循机械加工工艺合理性原则，对各功能部位的尺寸公差预留、安装避让空间做了前置规划。模型整体采用一体化基座搭配弧形悬臂的结构布局，底部基座设置多组同轴安装孔位，孔位边缘做了倒角工艺处理，既可以降低安装时的应力集中风险，也能提升装配对位的便捷性，基座平面做了平整度优化，保证安装后与配合面的贴合度。上部悬臂采用流线型弧形过渡设计，相较于直角支撑结构可有效分散承载时的剪切应力，悬臂顶端设置铰接通孔结构，孔内壁做了同轴度约束设计，可适配销轴类连接件完成与其他活动构件的铰接装配，实现对应部位的转动自由度约束。建模过程中对各部位的壁厚做了均匀化处理，避免出现壁厚突变导致的注塑或铸造工艺缺陷，各转角位置均设置了合理的圆角过渡，既提升了结构的力学性能，也优化了模型的视觉质感。渲染阶段采用哑光工程塑料材质搭配柔和的环境光影，清晰呈现各结构的边界轮廓与空间位置关系，通过多角度光影调整突出安装孔、铰接位等核心功能结构的形态特征。设计过程中充分考量了支架的实际使用场景，在保证结构强度满足承载需求的前提下，对非承重部位做了合理的轻量化挖除设计，在不降低整体刚性的同时减少材料消耗，降低生产制造成本。各连接孔位的位置尺寸均按照通用机械安装标准做了适配设计，可直接对接常规规格的紧固件，无需二次修改即可应用到对应设备的支撑连接场景中，模型的各特征均保留了可编辑参数，方便使用者根据实际安装需求调整尺寸参数，适配不同的装配工况。
