圆柱螺旋压缩弹簧三维结构设计

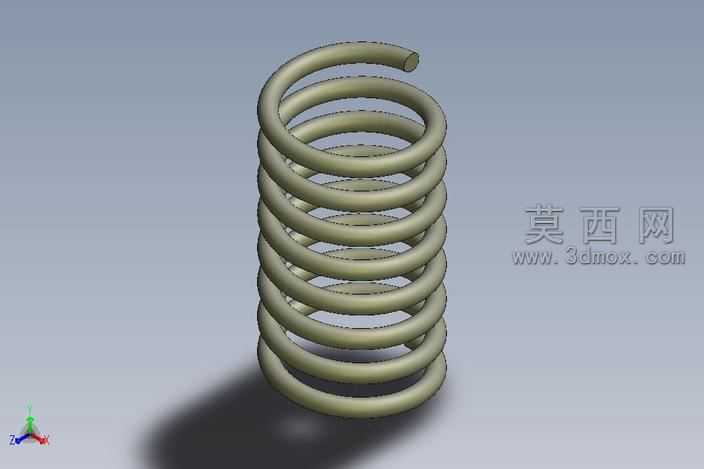

本作品为圆柱螺旋压缩弹簧的三维参数化建模成果，建模过程依托三维设计环境完成，整体采用扫掠成型的核心建模逻辑，首先根据弹簧的公称直径、有效圈数、节距参数生成连续的螺旋引导路径，再绘制与弹簧丝径匹配的圆形截面轮廓，沿螺旋路径完成扫掠生成弹簧主体结构。建模阶段对弹簧的两端支撑圈做了贴合实际应用的并紧磨平处理，端部的螺旋圈节距逐步收窄至零，端面做了平整切削处理，保证弹簧在实际装配场景中可以获得稳定的支撑接触面，避免工作过程中出现偏载歪斜的问题。材质渲染阶段选用了常见的弹簧钢材质表现，表面做了哑光金属质感处理，还原了弹簧经过热处理后的金属色泽，同时添加了柔和的环境光影效果，通过地面投影清晰呈现弹簧的立体结构与圈数分布，让整体模型的视觉表现更贴近实物状态。结构设计上严格遵循圆柱螺旋压缩弹簧的常规设计规范，螺旋升角控制在合理区间，圈与圈之间预留了均匀的压缩间隙，既保证弹簧受力时可以产生稳定的轴向弹性形变，又避免相邻簧圈在极限压缩状态下发生干涉碰撞。设计思路以通用性为核心，模型采用全参数化驱动的搭建方式，后续使用者可以根据实际工况需求，直接调整丝径、中径、圈数、节距等核心参数，快速生成适配不同载荷、不同安装空间的弹簧模型，无需重新搭建建模流程，可直接用于机械结构的装配验证、运动仿真、受力模拟等场景，能够有效缩短相关机械产品的设计研发周期，降低基础零件的重复建模工作量。
