六孔均布压力分配压盘结构设计

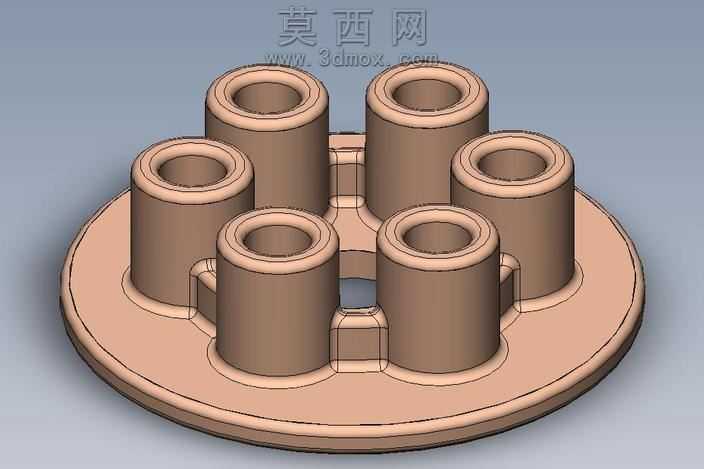

该压盘模型采用SolidWorks完成全参数化三维建模，整体以圆盘为基础承载结构，在盘面上沿圆周方向均匀布置六个带中空通孔的圆柱凸台，凸台与底盘之间通过加强筋结构做过渡连接，既保证了整体结构的连接强度，也有效降低了零件整体重量，同时避免应力集中问题。建模过程中首先绘制底盘的圆形草图，通过拉伸凸台命令生成带圆角过渡的圆盘基体，随后在圆周方向通过圆周阵列命令生成六个等角度分布的圆柱特征，每个圆柱中心预留贯通的通孔，用于安装定位或者流体、杆件的穿设。在圆柱与底盘的连接位置，通过筋特征绘制放射状的加强连接结构，对每个凸台的根部做加固处理，同时在底盘中心位置预留方形镂空结构，适配中心轴类部件的安装避让需求。材质设置上选用工程常用的棕褐色硬质合金质感材质，渲染阶段采用柔和的环境漫反射光源，清晰呈现零件各部分的圆角过渡、壁厚均匀性以及结构衔接细节，所有棱边均做了小圆角处理，避免锐边带来的应力集中与加工毛刺问题。设计思路围绕压力均匀分配的核心需求展开，六个均布的圆柱凸台可作为压力传递的触点，将输入的压力均匀分散到六个点位，避免局部压力过大导致的工件压损问题，底盘的大平面结构可保证与被压工件的贴合度，中心镂空与凸台通孔的设计兼顾了安装定位、避让干涉的实际装配需求，整体结构壁厚均匀，符合注塑或者粉末冶金、机加工的工艺要求，各特征之间的衔接过渡流畅，没有冗余结构，在满足压力分配、压力控制功能的前提下，尽可能优化了零件的结构合理性，减少不必要的材料消耗，同时保证足够的结构刚度，在承受轴向压力时不会出现变形翘曲的问题，能够稳定实现多点均压的功能需求。
