多安装孔合页式金属门铰链三维结构设计

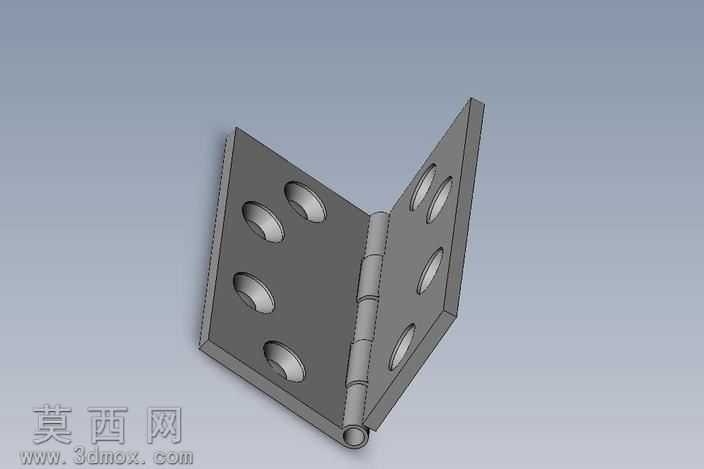

本作品为金属门铰链三维建模作品，采用主流三维机械设计软件完成全参数化建模，整体结构还原真实合页类铰链的装配形态与功能特性。建模过程中首先梳理铰链的核心功能逻辑：以中部卷制的铰接轴套作为旋转枢轴，实现两侧页片的绕轴转动，满足门扇与门框之间的开合转动需求。建模时先绘制单侧页片的基础草图，以矩形金属板为基础轮廓，精准定位每一个沉头安装孔的位置，两侧页片分别排布四组圆形沉孔，沉孔深度与孔径参数匹配常规木螺钉或机丝的安装尺寸，保证安装后螺丝头部可完全沉入页片平面，不会出现凸起干涉门扇闭合的问题。中部铰接部分采用逐段卷圆的建模方式，将两侧页片的轴套段交替排布，形成可穿入销轴的贯通轴孔，轴套段的间隙控制在合理装配公差范围内，既保证转动时无卡滞，又避免间隙过大导致的门扇晃动问题。材质设置上选用冷轧钢作为基础材质，赋予页片表面哑光灰色金属质感，边缘做微小倒角处理，还原真实五金冲压件的工艺特征，避免尖锐棱角带来的安全隐患，同时模拟金属冲压后的边缘钝化效果。渲染阶段采用柔和的环境光搭配定向主光源，清晰展现页片表面的平整质感、沉孔的深度层次以及铰接轴套的圆柱曲面特征，多角度呈现铰链开合状态下的结构形态。设计过程中充分考虑门窗五金的实际使用需求，页片厚度、轴套直径、孔位间距均参考民用建筑常用门铰链的通用尺寸规范，保证模型可直接用于五金配件的结构展示、安装演示以及后续的工程出图、3D打印样件验证，整体建模逻辑严谨，特征参数完整，无多余建模特征，装配关系清晰，可直观展现合页铰链的工作原理与结构细节。
