水平式快速压紧夹钳三维结构设计

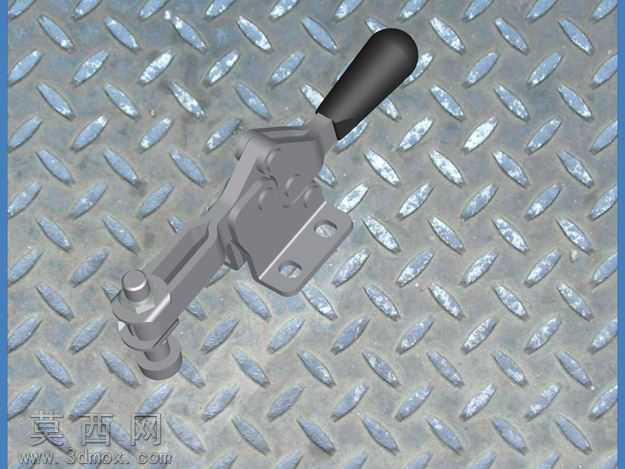

本作品为手动水平式快速夹钳的三维参数化模型，建模阶段采用全参数化草图驱动特征生成，首先绘制夹钳底座的安装基准面草图，通过拉伸凸台生成带两个安装孔的固定基座，安装孔位置严格匹配通用工装的安装孔距标准，保证模型可直接导出工程图用于实际加工。随后依次构建连杆传动结构、压臂组件、手柄操作件与压头执行端，各活动部件间添加符合实际运动逻辑的同轴、重合配合约束，可在三维环境中完整模拟夹钳的下压锁紧、抬升解锁的全行程动作，验证四连杆机构的死点锁紧逻辑是否可靠，避免实际使用中出现松脱风险。材质渲染阶段针对不同部件做了区分处理：手柄部分采用哑光黑色橡塑材质，添加细微的颗粒质感模拟防滑握把的真实触感；金属基座、连杆与压臂采用碳钢材质，表面做镀锌钝化的银灰色金属质感，添加轻微的环境反射与细微划痕纹理，还原工业五金件的真实表面状态；底部压头采用聚氨酯包胶材质，设置半哑光的软质材质属性，体现其防滑防刮的功能特性。结构设计上充分考虑了使用场景需求，压臂长度适配常规工装的压紧行程，底座安装孔设计为长圆孔形式，允许安装时做小范围的位置调整，压头采用可旋转的浮动结构，压紧时可自适应被压工件的表面角度，避免压伤工件表面。整体建模过程严格遵循机械设计的公差规范，各活动部件间预留了合理的装配间隙，既保证动作顺畅无卡滞，又避免间隙过大导致的压紧晃动问题，模型可直接用于工装设计的装配调用、产品展示渲染以及工程图的批量导出。
