多轮组合式皮带传动滑轮机构

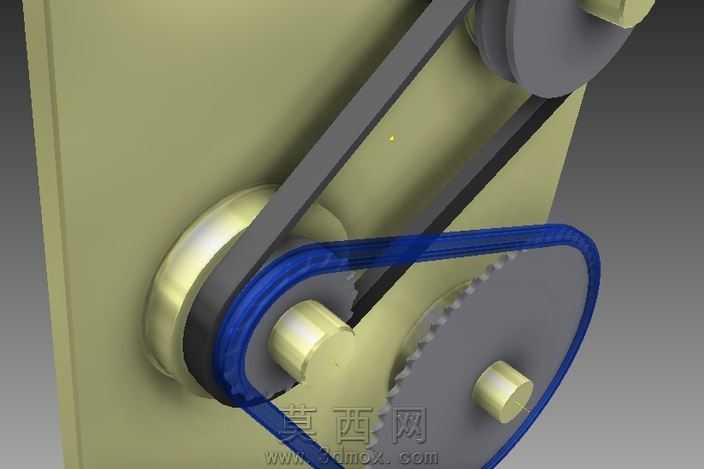

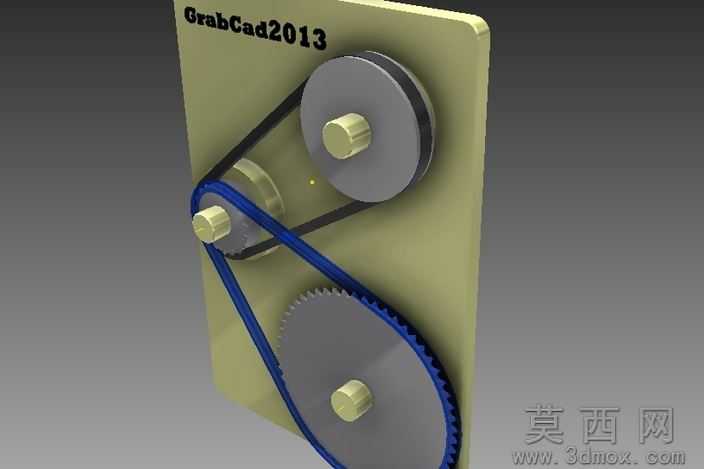

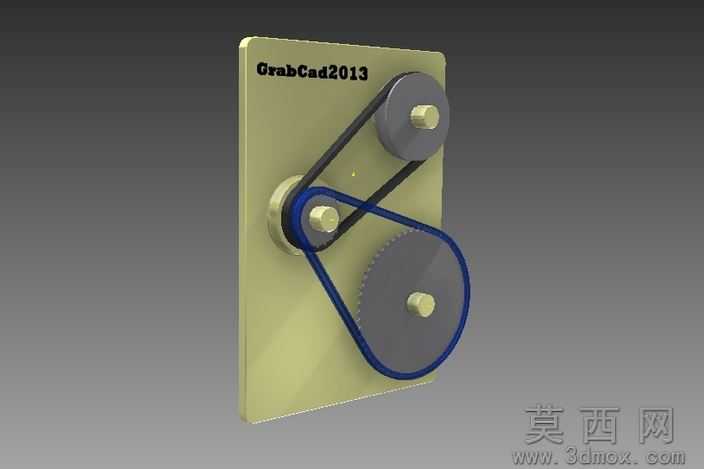

该滑轮传动机构采用三维参数化建模方式完成整体设计，建模过程中先对安装基板进行基准定位，以基板正面为装配基准面，依次完成三个不同直径带轮的轴孔定位与装配约束。建模阶段严格控制各带轮的中心距参数，确保皮带缠绕路径的张紧度处于合理区间，避免出现传动打滑或皮带过度拉伸的问题。材质渲染上，安装基板采用哑光米黄色金属漆面材质，还原金属板材的磨砂质感；带轮主体采用深灰色硬质工程塑料材质，轮缘处做蓝色高光包边处理，既区分不同功能部件，也提升了模型的视觉辨识度；固定轴与紧固件采用黄铜色金属材质，模拟标准五金紧固件的金属光泽，各部件材质的粗糙度、反光度参数均经过反复调试，渲染效果贴近实物的视觉表现。结构设计上，该机构采用三级带轮组合布局，小直径主动轮、中间张紧轮与大直径从动轮呈三角排布，皮带采用交叉缠绕的传动方式，可在紧凑的安装空间内实现较大的传动比，同时张紧轮的设置可自动补偿皮带长期使用产生的松弛量，提升传动系统的稳定性。设计思路围绕紧凑化、易装配的核心需求展开，所有带轮均采用同轴心紧固件固定，无需复杂的专用安装工具即可完成拆解与维护，基板上的轴孔采用标准化尺寸设计，可适配不同规格的标准传动轴，具备良好的通用性，可直接应用于小型传动设备、教学演示模型等场景，整体结构无冗余设计，各部件的受力路径经过优化，可有效降低传动过程中的震动与噪音。
