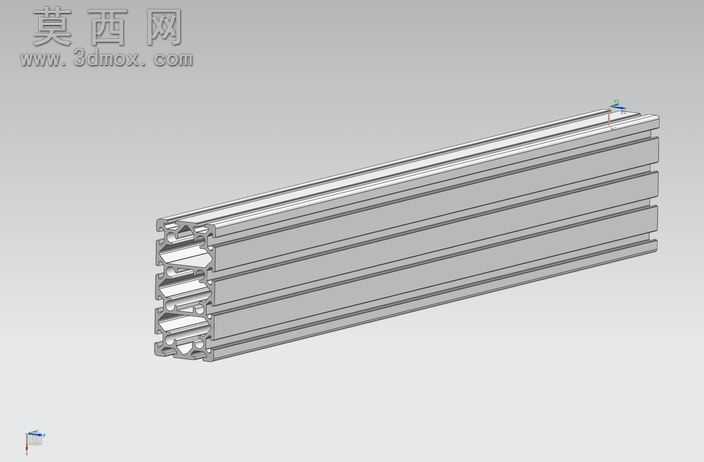

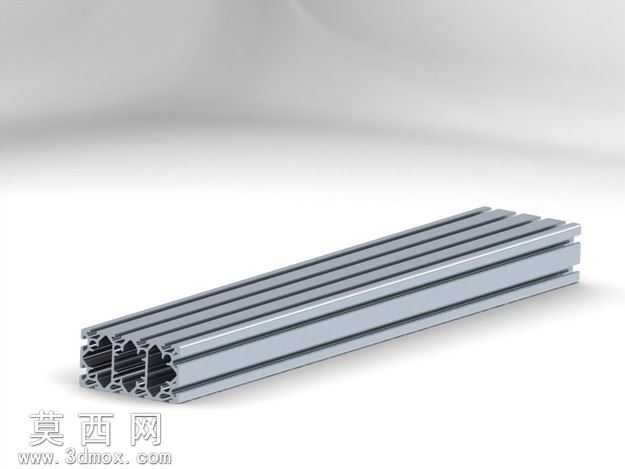

160×80规格工业铝挤压型材三维设计

本模型为160×80毫米规格的工业铝挤压型材三维建模成果，建模过程严格遵循工业铝型材的通用设计规范，首先通过二维草图绘制精准还原型材的截面轮廓，对截面内的多道加强筋、安装卡槽、定位滑槽等结构进行1:1比例绘制，确保每一处尺寸公差符合工业铝型材的生产标准。建模时采用参数化设计思路，将截面的外轮廓尺寸、筋板厚度、槽口宽度等参数设置为可调整变量，方便后续衍生不同规格的同系列型材模型。模型完成基础实体建模后，对型材的棱边进行了符合实际生产工艺的圆角处理，还原挤压成型过程中自然形成的过渡特征，避免尖锐直角的不真实表现。材质渲染阶段选用6061铝合金的基础材质参数，调整金属粗糙度、反光度等参数还原工业铝型材的哑光银白质感，同时对型材表面的挤压纹理进行了细微的凹凸贴图处理，让模型视觉效果更贴近真实工业型材的表面状态。结构设计上，该型材采用多腔体中空结构，在保证整体结构强度、抗扭抗弯性能的前提下尽可能降低型材自重，截面四周预留的标准T型滑槽可适配工业组装常用的T型螺栓、螺母等紧固件，方便后续搭建设备机架、防护围栏、工作台支架等工业构件时快速拼接组装，无需额外进行焊接、打孔等二次加工。模型整体为等截面拉伸成型结构，可根据实际使用需求任意截取长度，适配不同场景的搭建需求，建模过程中对每一处卡槽的尺寸、筋板的位置都进行了反复校验，确保模型可直接用于后续的虚拟装配、工程出图、结构受力仿真等工作，为工业设备的前期设计验证提供精准的三维数字模型支撑。
