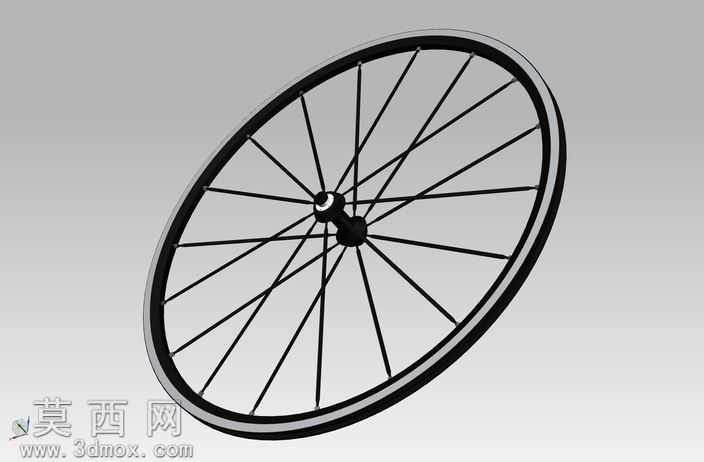

自行车Mavic Ksyrium前轮组三维设计作品

本作品为自行车前轮组的三维建模设计，还原Mavic Ksyrium系列公路自行车前轮的完整结构与外观特征。建模过程中首先对轮组各部件进行结构拆解，将整体划分为轮圈、辐条、花鼓、气嘴孔四个核心组成部分，依托三维建模软件的参数化建模功能，先绘制轮圈的截面轮廓草图，通过旋转放样生成轮圈的基础实体，再对轮圈的刹车边、胎槽、辐条安装孔位进行细节切削与倒角处理，还原真实轮圈的截面弧度与安装结构，保证轮圈的壁厚、宽度尺寸符合该系列轮组的实际规格。花鼓部分采用分段建模方式，先构建花鼓的轴心主体，再依次制作花鼓的法兰盘、轴承安装位、快拆杆通孔结构，对法兰盘上的辐条挂孔进行圆周阵列处理，保证孔位的角度、间距与真实产品完全一致，同时对花鼓表面的过渡圆角进行精细化处理，避免生硬的棱角影响模型真实感。辐条部分采用细长杆特征建模，根据轮组的辐条编法，计算每根辐条的长度与倾斜角度，通过两端分别约束在花鼓法兰孔与轮圈辐条孔位的方式完成单根辐条的定位，再通过圆周阵列生成全部辐条，还原该轮组的放射状辐条排布结构，同时对辐条与轮圈、花鼓的连接端做收径处理，还原真实辐条的帽头结构。材质与渲染阶段，为轮圈赋予亮面金属铝合金材质，调整材质的反射率与粗糙度参数，模拟阳极氧化铝圈的细腻金属质感；辐条赋予哑光不锈钢材质，添加细微的拉丝纹理提升真实感；花鼓部分采用主体铝合金加局部黑色硬质氧化的分色材质，还原花鼓的真实外观细节；整体场景采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，突出轮组的结构轮廓与金属材质反光特性，避免过强的阴影遮挡结构细节。设计过程中严格遵循自行车轮组的工程结构逻辑，所有部件的装配关系完全符合实际产品的组装要求，辐条的排布角度、轮圈的截面形状、花鼓的安装尺寸都经过比例校准，既保证了模型的外观还原度，也可用于自行车结构展示、骑行产品设计参考等场景，完整呈现了公路自行车前轮的结构特征与工业设计细节。
