梅塞施密特Bf110重型战斗机外观结构

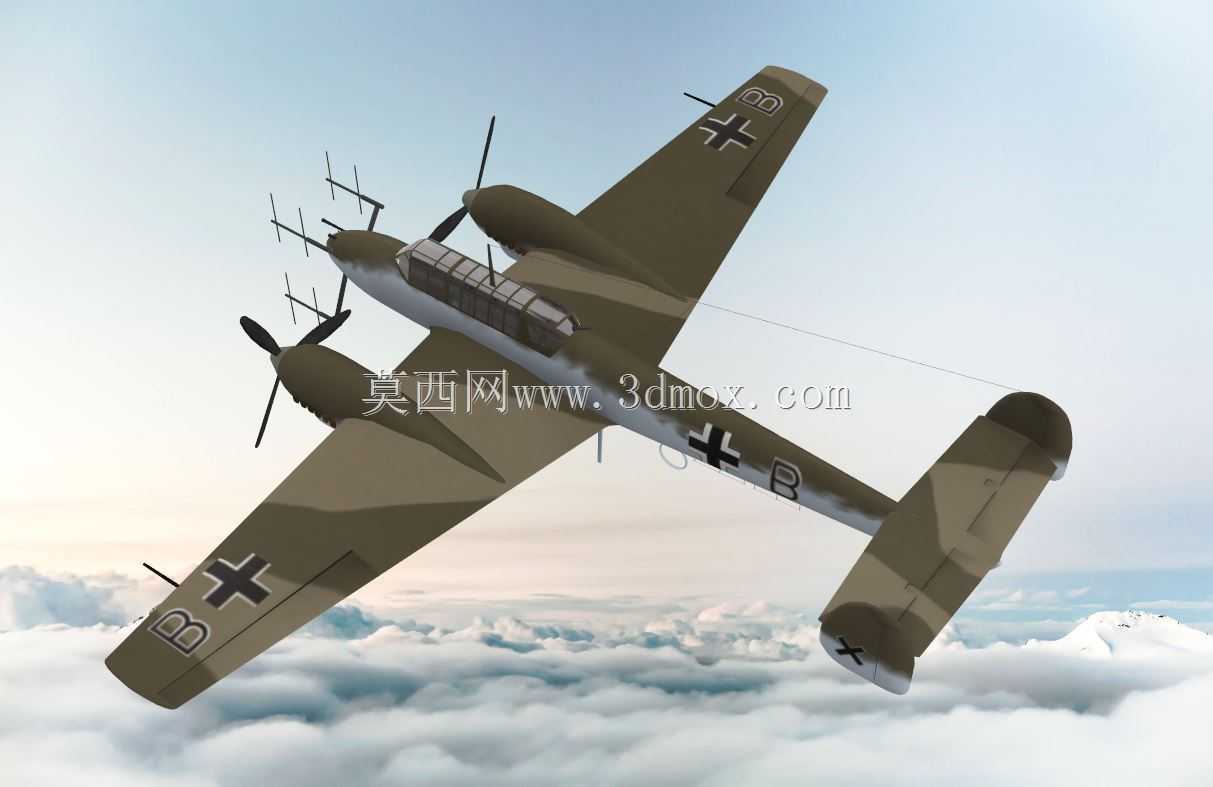

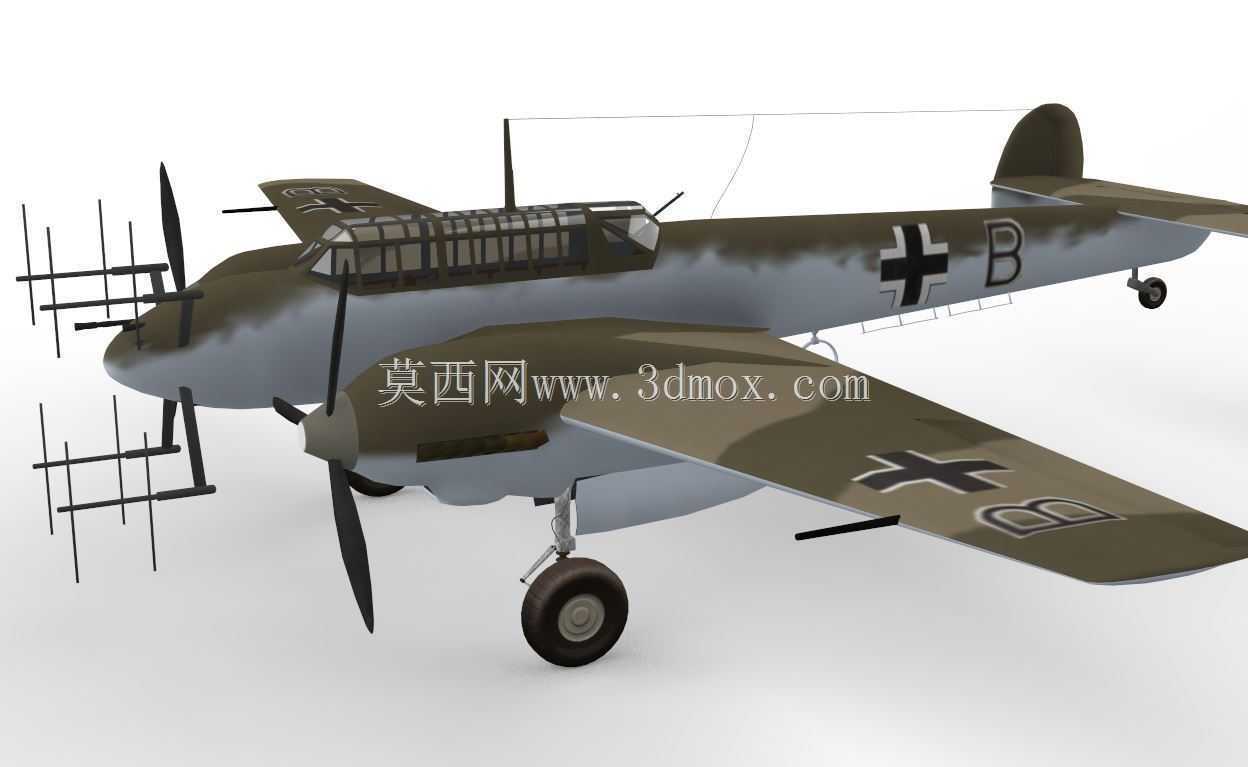

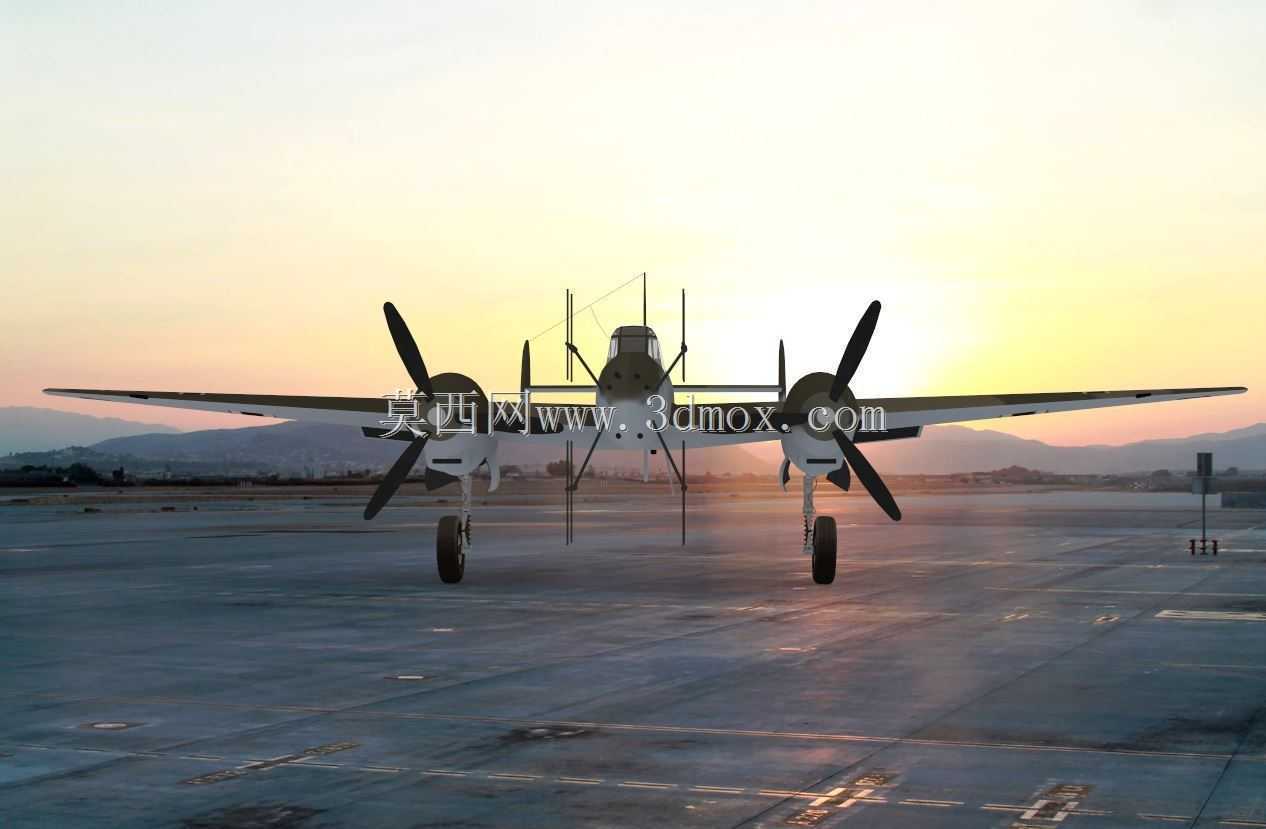

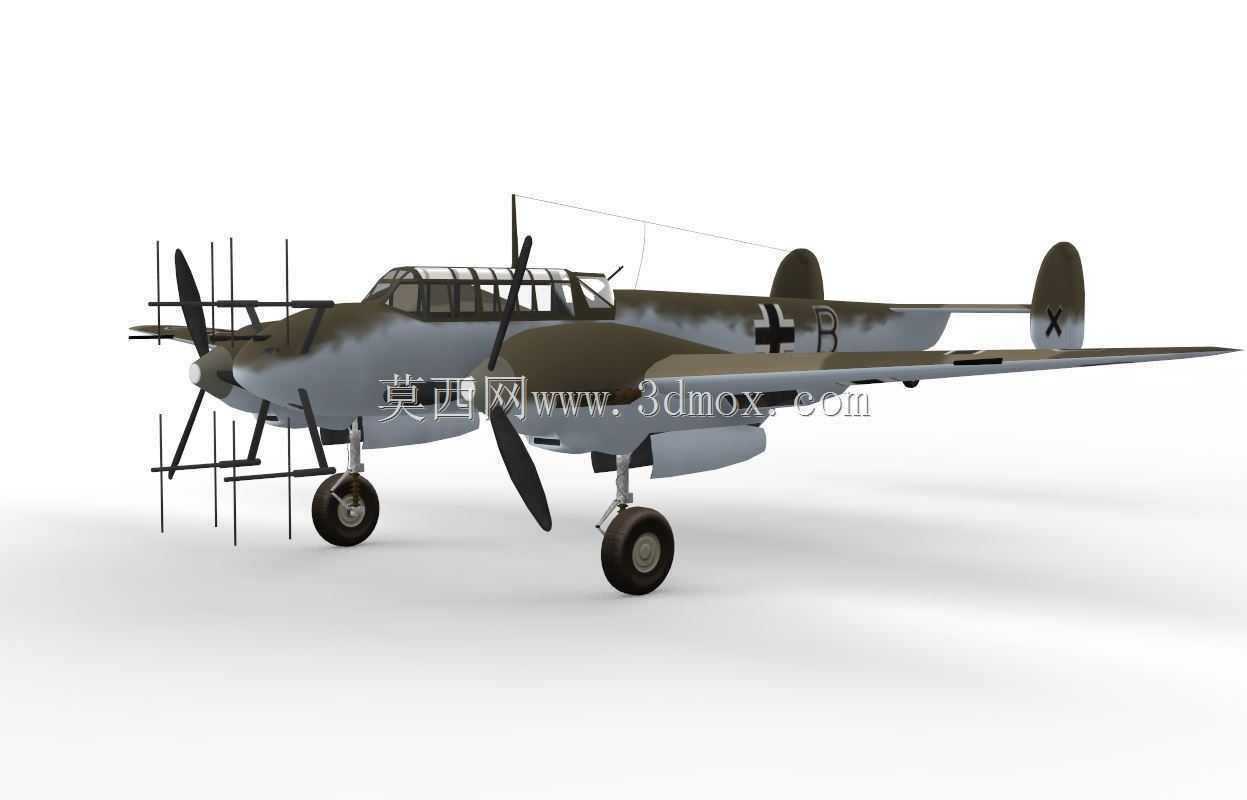

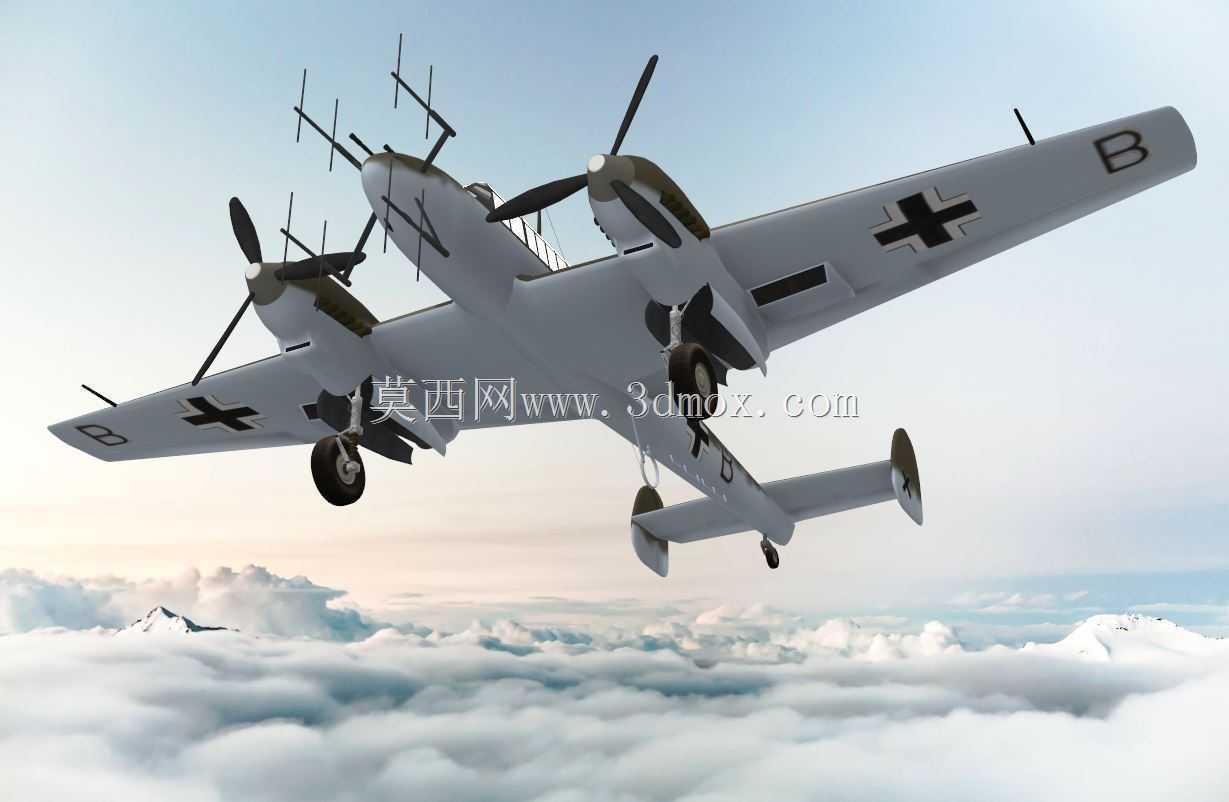

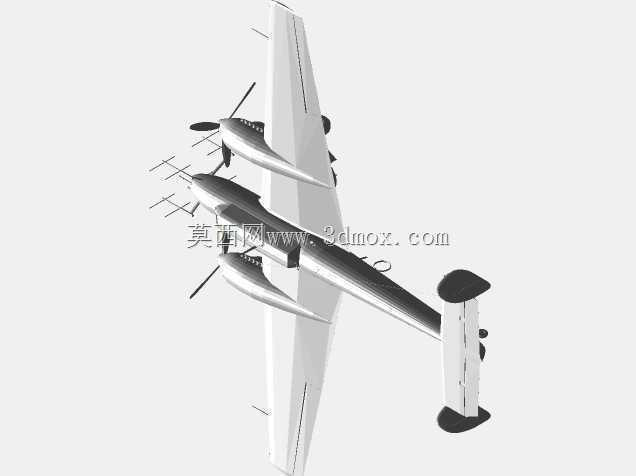

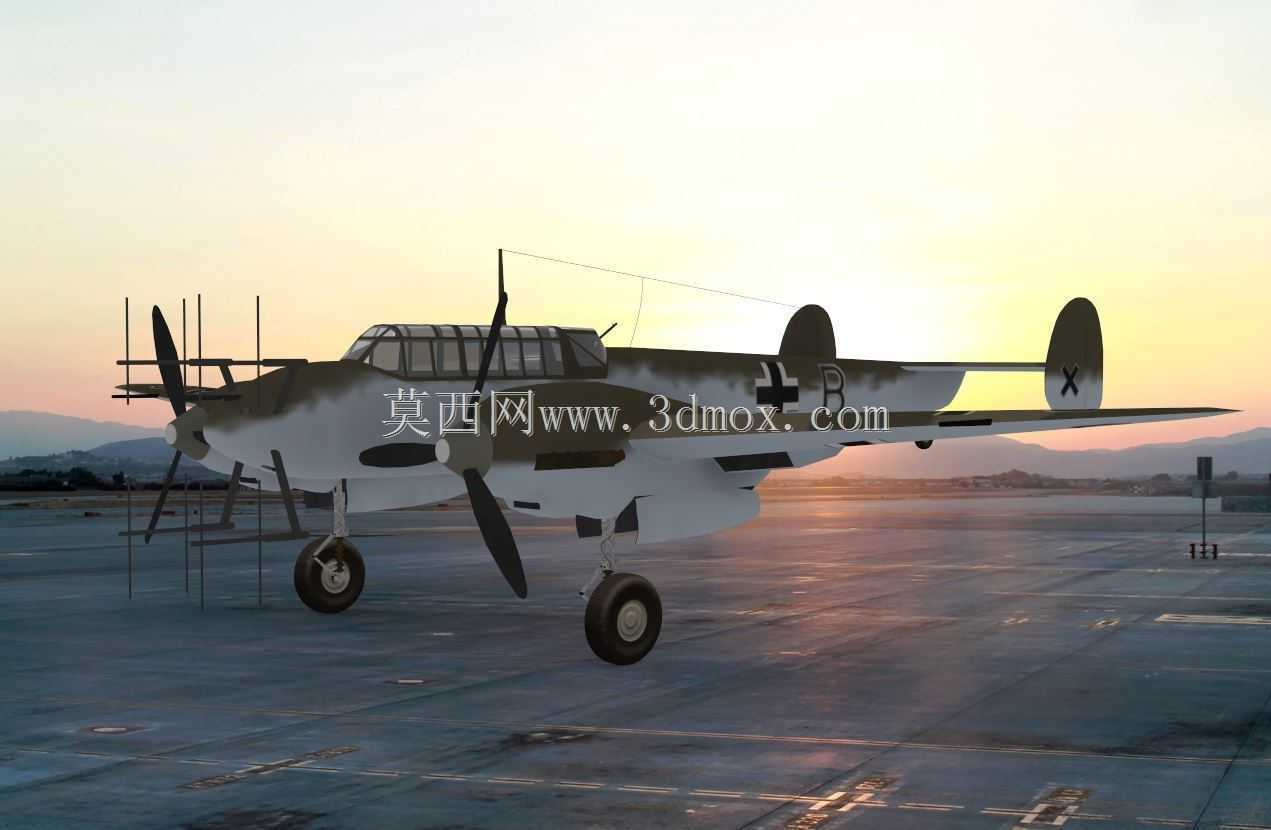

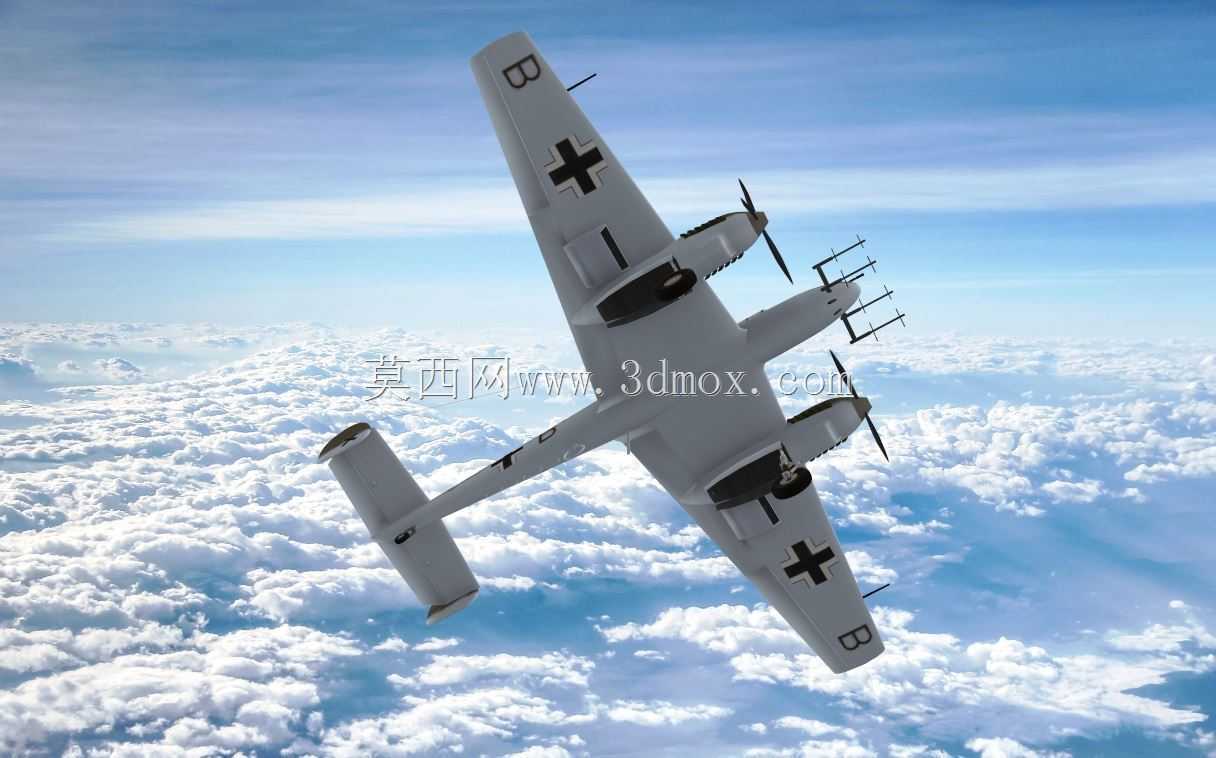

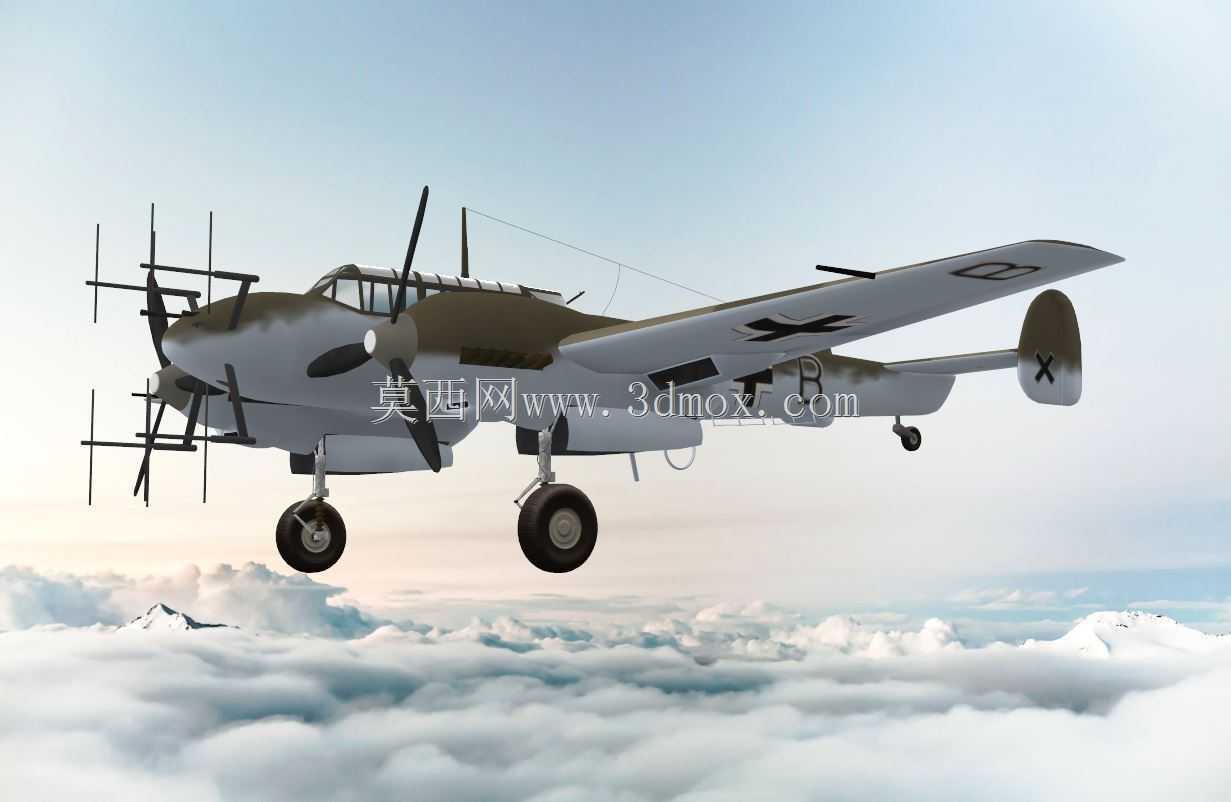

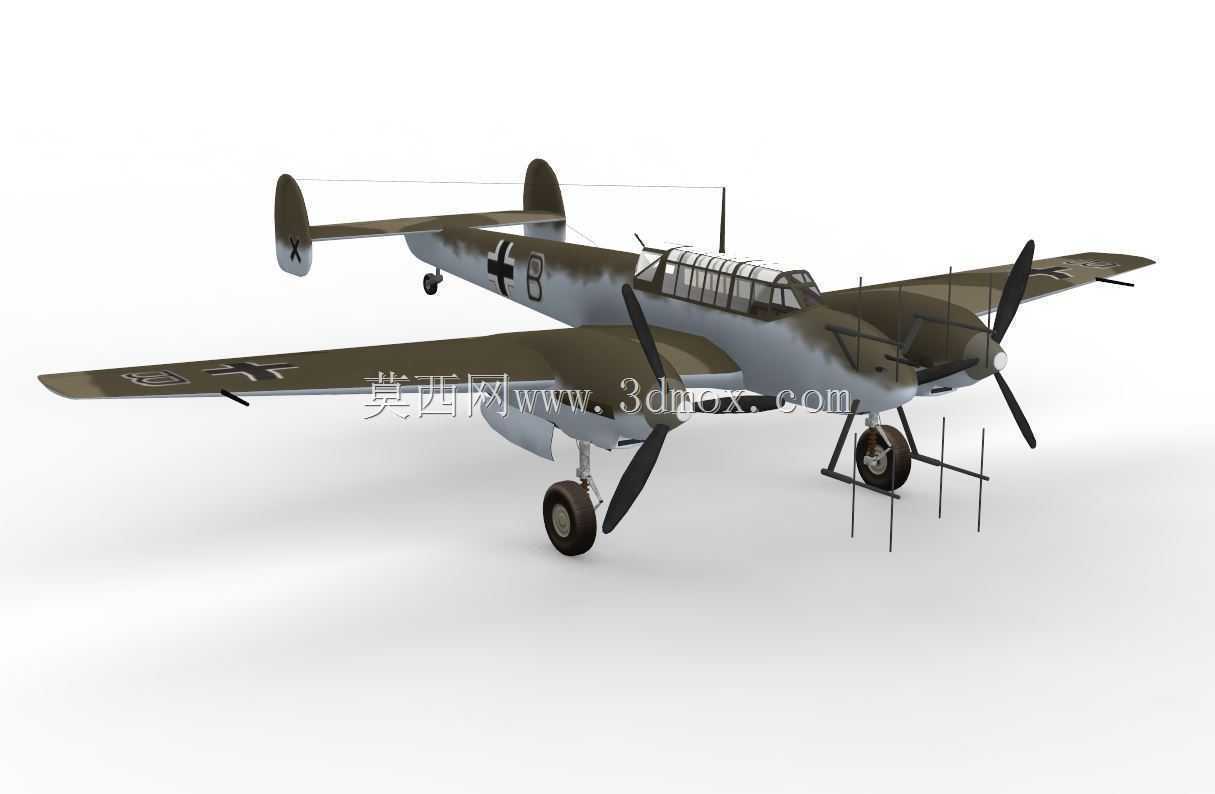

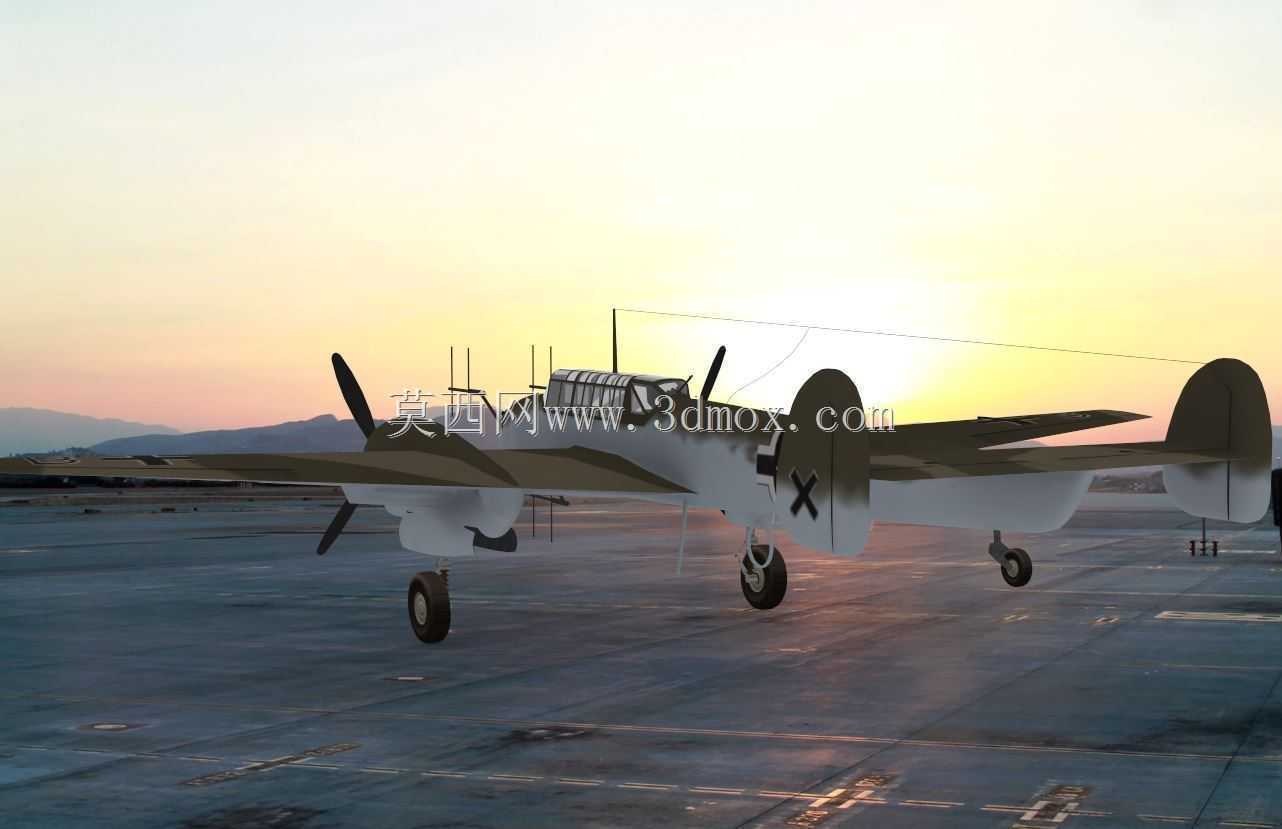

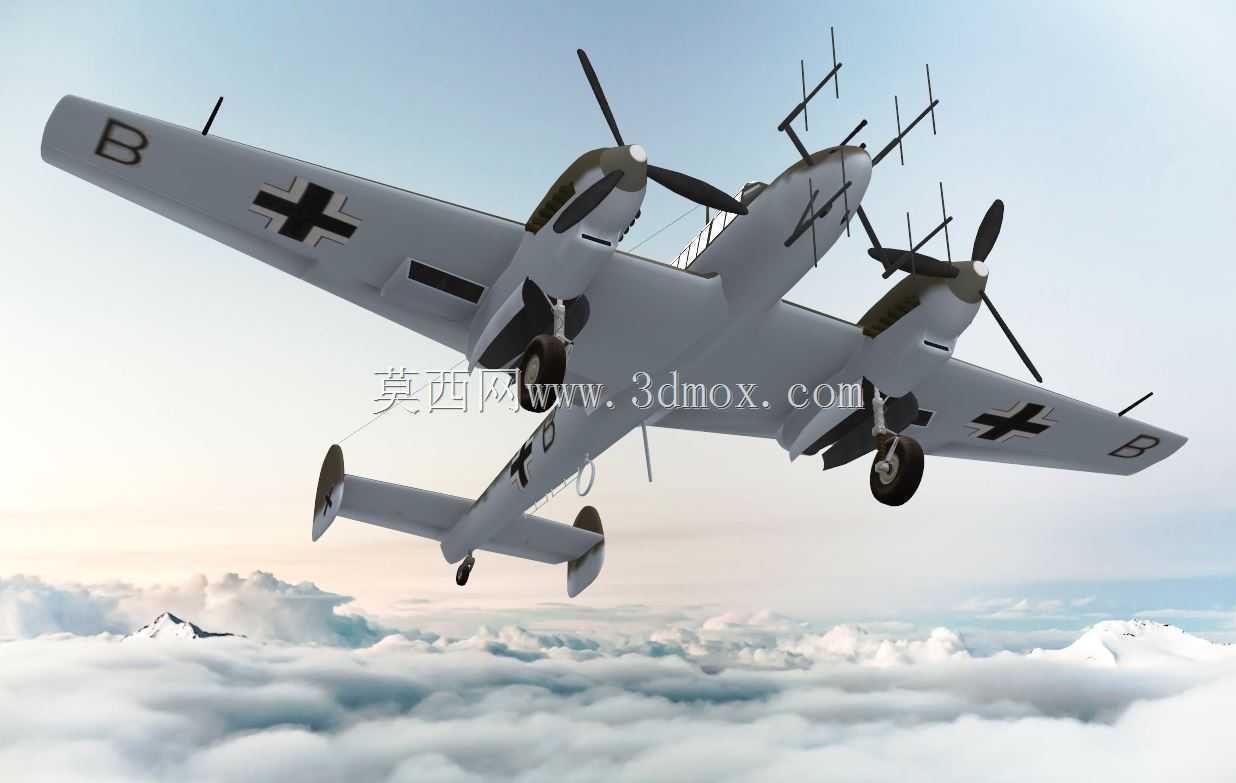

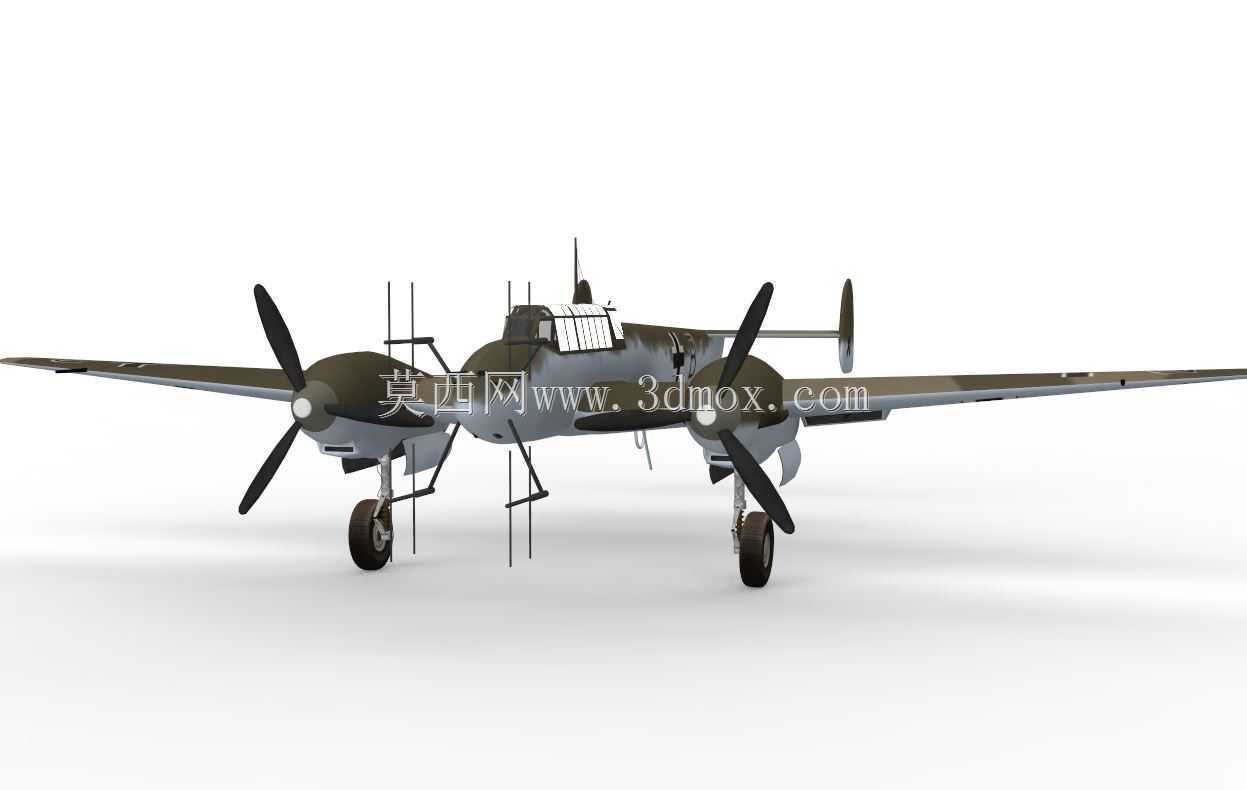

　　本次呈现的梅塞施密特Bf110战机三维结构，完整还原了双发螺旋桨重型战斗机的全机布局细节，建模过程中严格对照实机测绘数据与航空史料记载的结构参数，覆盖从机头雷达天线阵列、串列座舱段、双发动机短舱、悬臂下单翼、双垂尾尾翼组到后三点式起落架的全部外部结构，每一处蒙皮分块、口盖位置、天线走向、机徽标识位置都和实机保持一致，没有做艺术化的简化或夸张处理。从航空装备应用场景来看，该机型作为二战时期的双发重型战机，承担过远程护航、夜间截击、战斗轰炸等多种任务，建模时重点还原了其夜间截击改型的机头雷达天线阵列结构，八根垂直排列的雷达天线支架按照实机安装角度固定在机头前端，天线直径、伸出长度、支架间距都严格匹配实机改装状态，

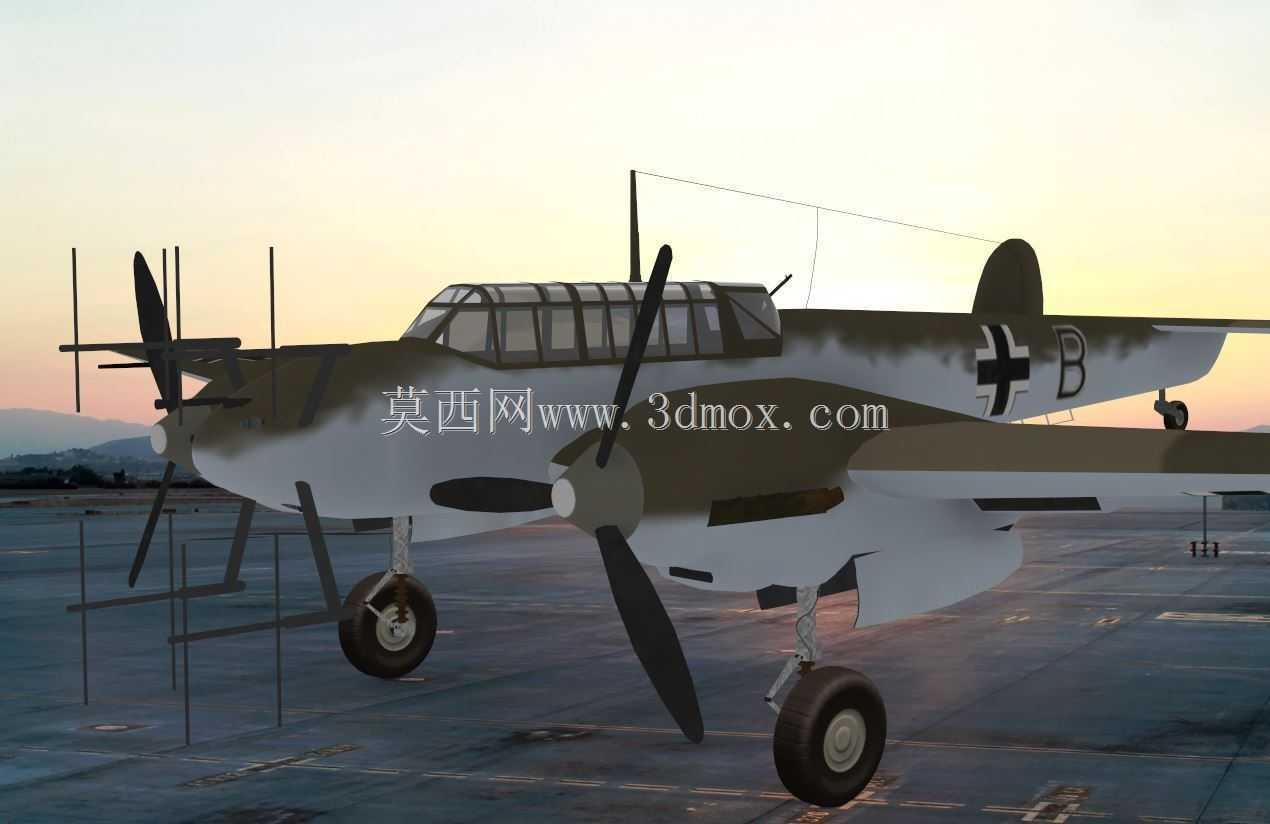

　　能够直观展现早期机载雷达的外置安装特征，对于航空史研究、战机结构科普、模拟飞行载具开发等场景都有实际参考价值。从实际功能对应的结构设计来看，该机采用双发并列布置在机翼中段的短舱内，发动机短舱的流线型外形完全匹配DB601系列发动机的散热需求，短舱前部的桨毂罩、排气口位置、滑油散热器进气口都做了精准还原，螺旋桨采用三叶可变距结构，桨叶的扭转角度、翼型剖面都按照实机螺旋桨的测绘数据建模，能够清晰展现螺旋桨旋转平面和机翼前缘的相对位置关系。串列双座座舱段的框架结构完全还原实机的多段式风挡设计，座舱盖的圆弧过渡、框架的金属型材宽度、后部机枪射手舱的透明段范围都和实机一致，机身中段的蒙皮铆接线按照实机的纵向铆接走向布置，每一块蒙皮的分块边界、

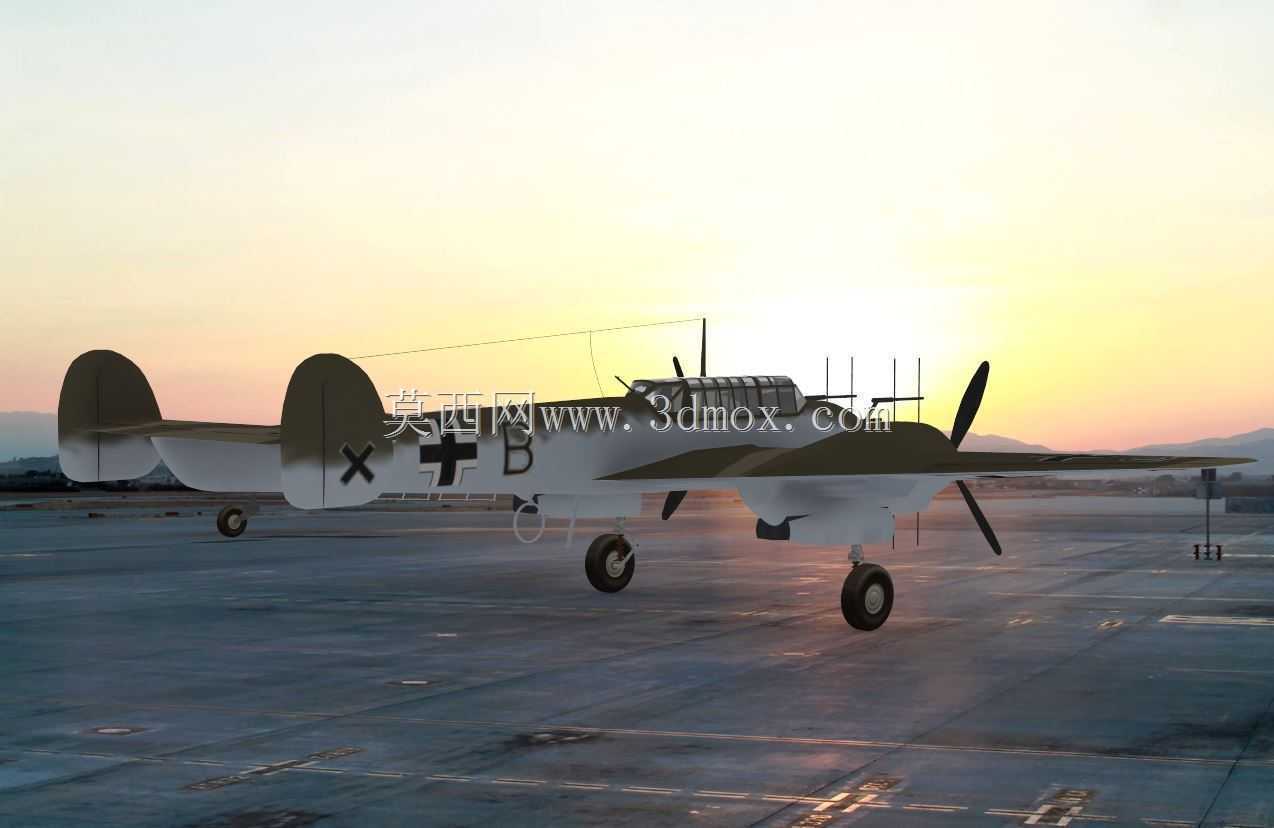

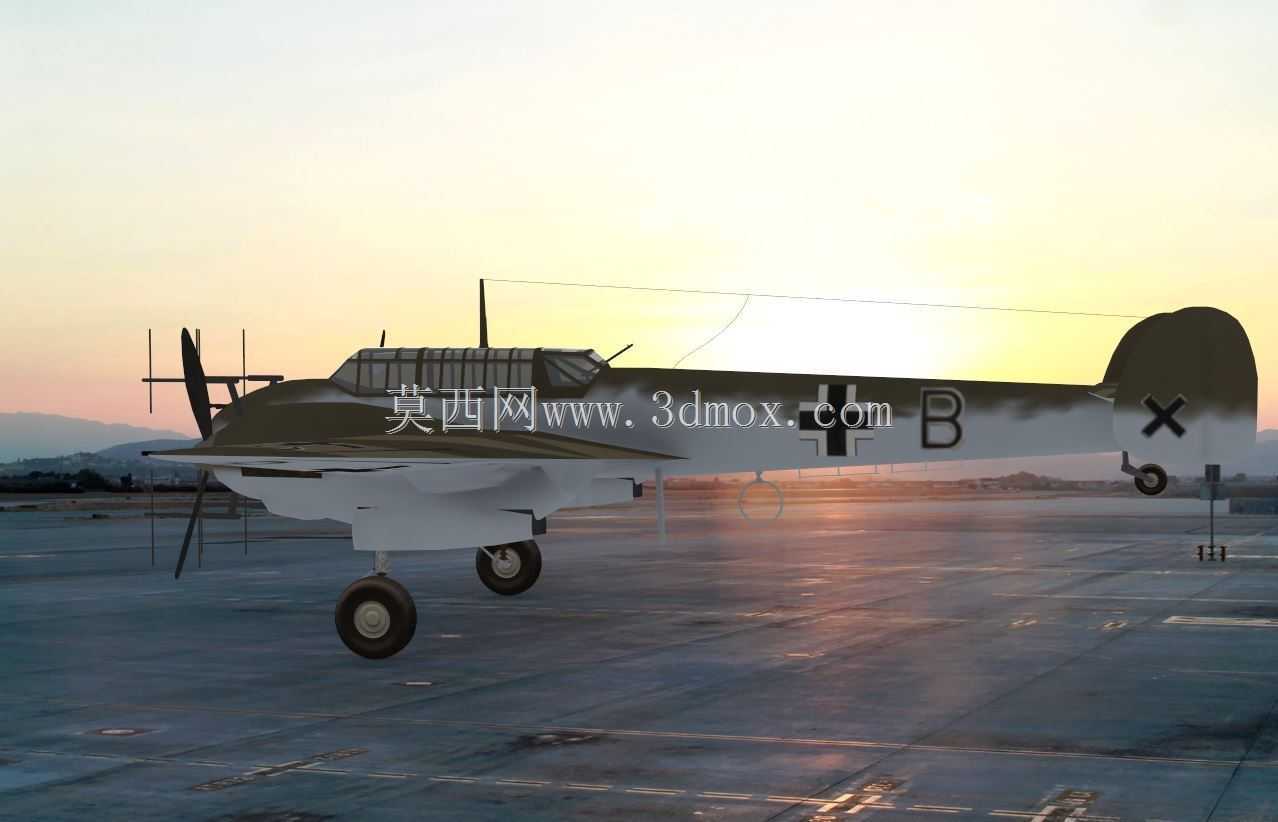

　　检修口盖的轮廓和位置都没有错位，机身后部延伸至尾翼的过渡段采用了符合空气动力学的收腰设计，双垂尾的垂直安定面和方向舵的偏转角度范围、水平尾翼的安装角都做了对应还原，尾轮的收放舱结构、主起落架的减震支柱行程、机轮的轮胎花纹和轮毂结构都按照实机的起落架参数建模，主起落架的收放转轴位置、起落架舱门的轮廓和开合方向都完全匹配实机的收放逻辑。从外形尺寸与安装边界来看，该机翼展、机身长度、机高的比例严格控制在实机的尺寸比例范围内，建模时统一采用公制单位作为建模基准，全机所有部件的相对位置都没有出现比例失调问题，机头雷达天线的最前端到尾轮的最后端为全机长度边界，左右翼尖的水平距离为全机宽度边界，垂尾顶端到地面停机面的距离为全机高度边界，

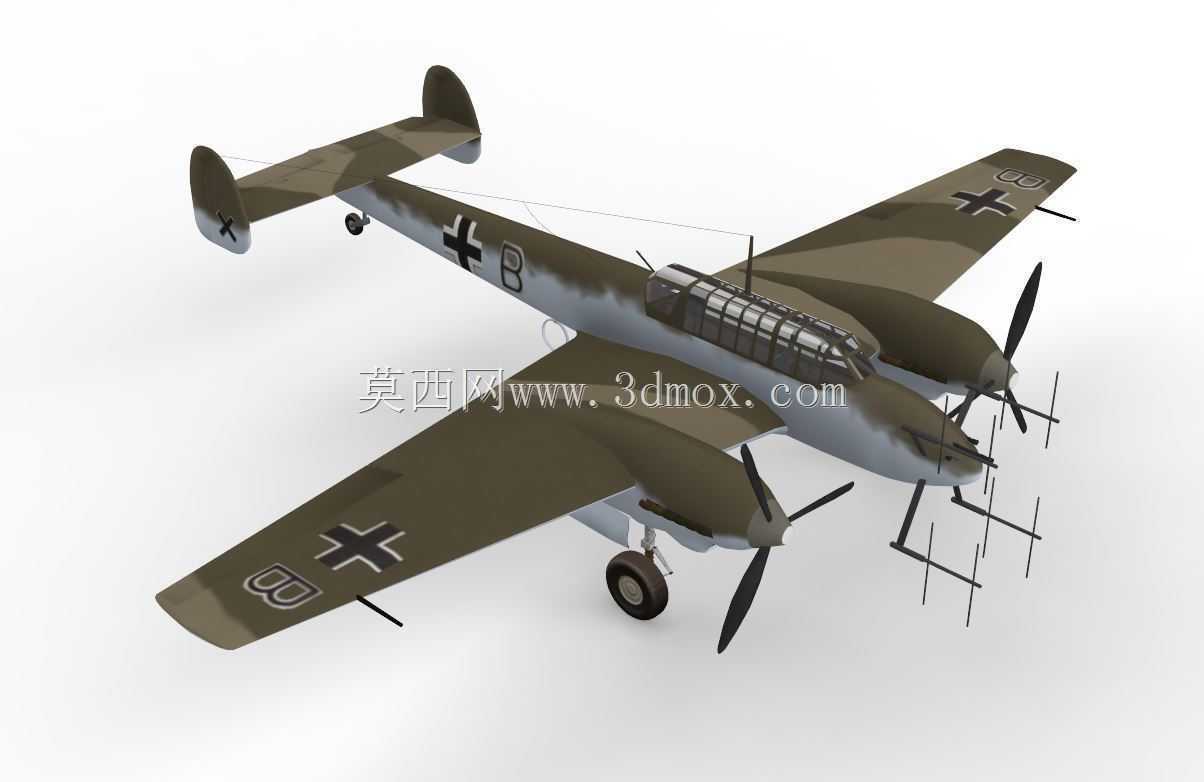

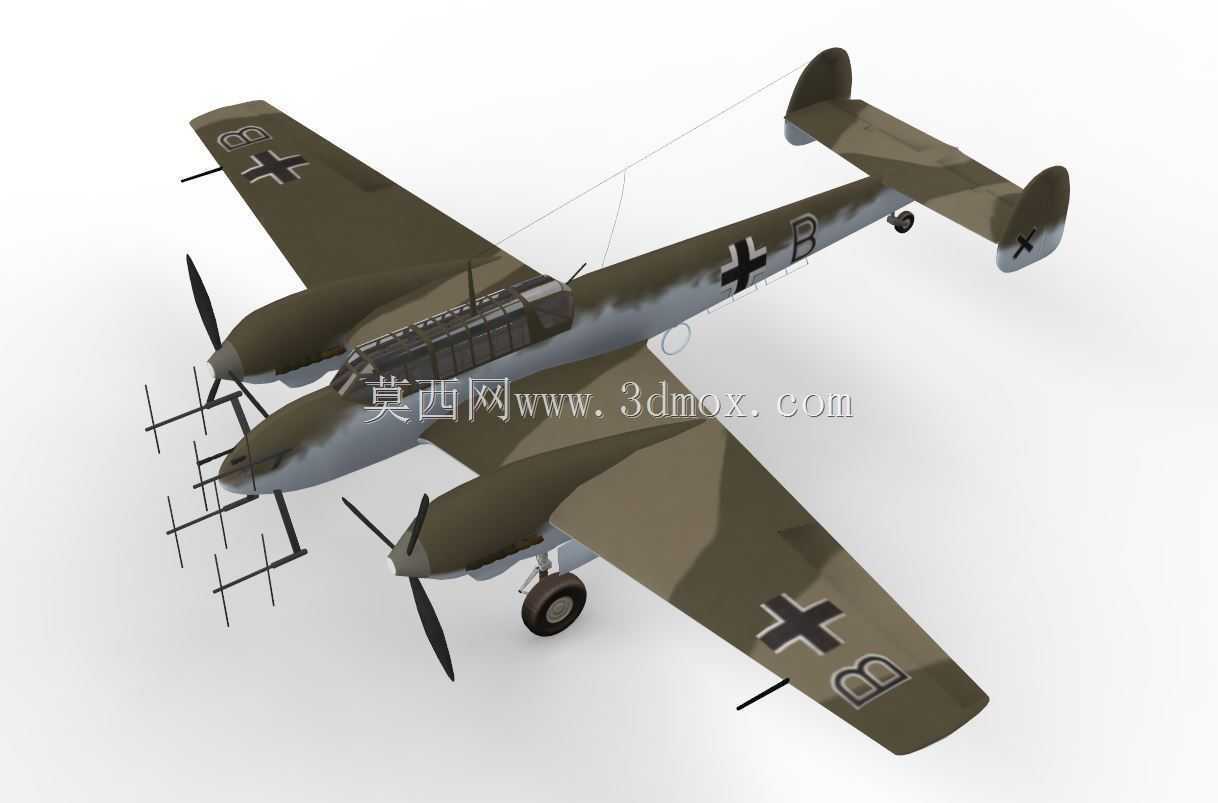

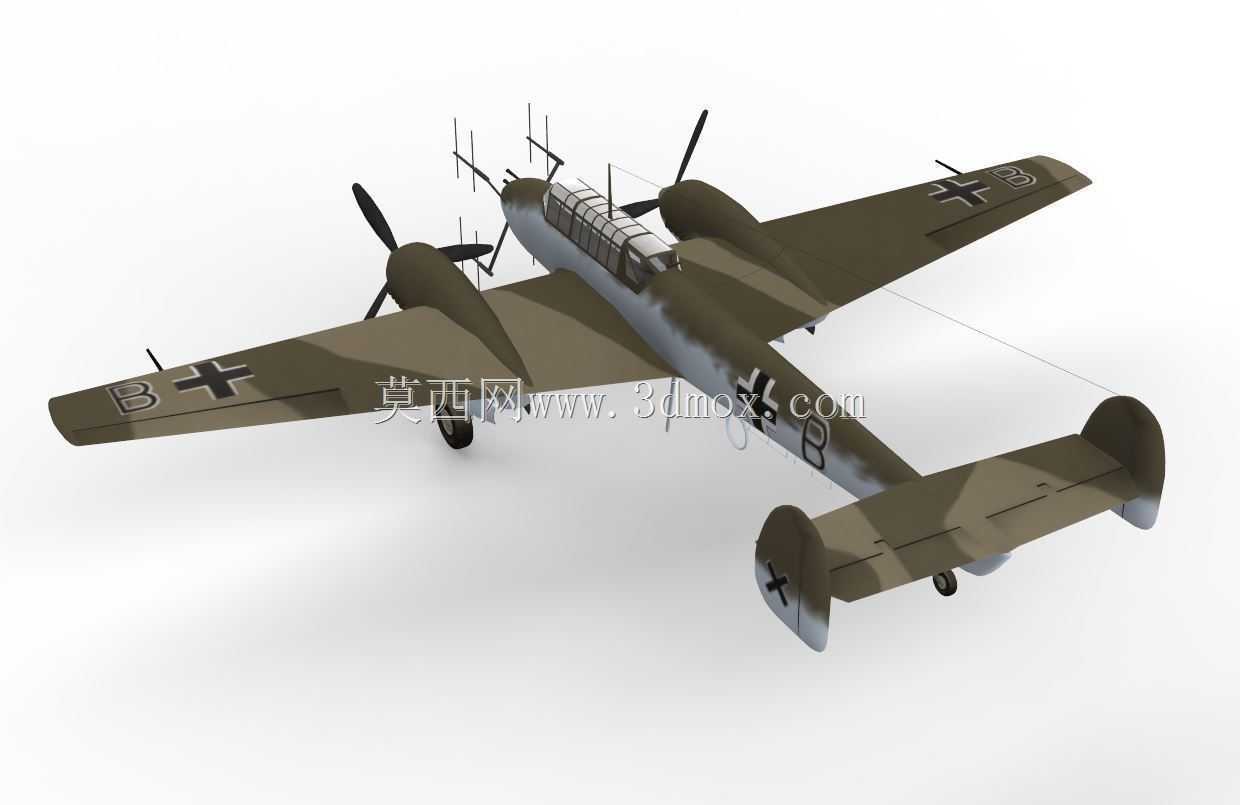

　　所有外部突出物包括天线、机炮口、空速管、起落架部件都在这个边界范围内，没有出现超出实机尺寸的突出结构。机翼部分的悬臂下单翼采用了符合当时航空设计水平的翼型剖面，机翼前缘的平直段、后缘的外翼段上反角、翼尖的圆弧修形都精准还原，机翼上表面的蒙皮检查口、航行灯安装位置、副翼和襟翼的分块边界都清晰可见，襟翼的偏转角度预留范围和实机的着陆襟翼角度一致，副翼的操纵面偏转边界也做了对应结构还原。机身侧面的战术标识、机徽位置都按照实机的涂装标识位置布置，没有随意更改标识的尺寸和安装位置，机身下部的弹舱轮廓、无线电天线的拉线走向都和实机状态一致，尾翼部分的双垂尾结构采用了对称布置，垂直安定面的翼型、方向舵的调整片位置都做了细节还原，水平尾翼的安装位置在垂尾中段，和机身轴线的夹角符合实机的水平尾翼安装角参数。建模过程中对所有曲面部分都做了曲率连续处理，机身和机翼的过渡段、发动机短舱和机翼的连接段、座舱盖和机身的融合段都没有出现曲面折痕或曲率突变，能够满足渲染展示、结构拆解演示、3D打印实体模型等不同场景的使用需求，对于航空结构设计从业者来说，可以通过该模型直观了解早期双发重型战斗机的整体布局逻辑、外置设备的安装方式、起落架的收放结构设计思路，也能为同类螺旋桨飞机的建模工作提供布局参考。
