集成离合器功能的车用变速传动装置

　　在商用车、乘用车辆以及部分非道路移动机械的动力传动链路中，带离合器的变速装置是衔接动力输出端与驱动执行端的核心部件，其性能直接决定整机动力输出的平顺性、燃油经济性以及复杂工况下的负载适应能力。不同于单独布置离合器与变速箱的分体式结构，该集成式设计将离合器总成与变速齿轮组整合在同一壳体内，大幅压缩了传动系统的轴向安装空间，对于布置空间紧张的紧凑型动力舱、小型工程机械设备而言，这类集成结构能有效减少传动链路的连接节点，降低花键连接副的同轴度装配误差累积，提升整套传动系统的运行可靠性。

　　从实际功能落地的角度看，这套装置的离合器部分承担动力切断与平顺接合的核心作用：在动力源启动、挡位切换过程中，离合器主动盘与从动盘快速分离，切断动力输入路径，避免齿轮组在带载状态下换挡出现打齿、齿面冲击损伤；当挡位啮合到位后，离合器压盘通过膜片弹簧的压紧力逐步结合，让动力传递扭矩平缓爬升，杜绝传动系统出现冲击载荷，保护齿轮、传动轴以及终端驱动部件不受瞬时扭矩冲击。而变速齿轮组部分则通过不同齿数比的齿轮副啮合，实现多挡位的转速与扭矩转换：低挡位时通过大传动比放大输入扭矩，满足设备起步、爬坡、重载作业时的大扭矩输出需求；高挡位时通过小传动比提升输出转速，适配设备高速巡航、轻载快速移动的工况，让动力源始终维持在经济转速区间运行，降低不必要的能耗损耗。

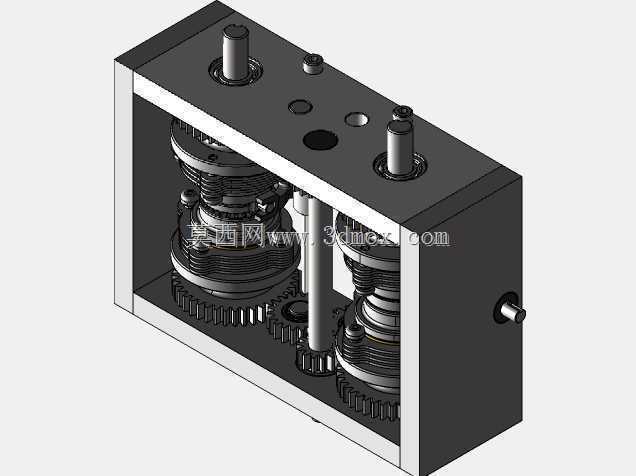

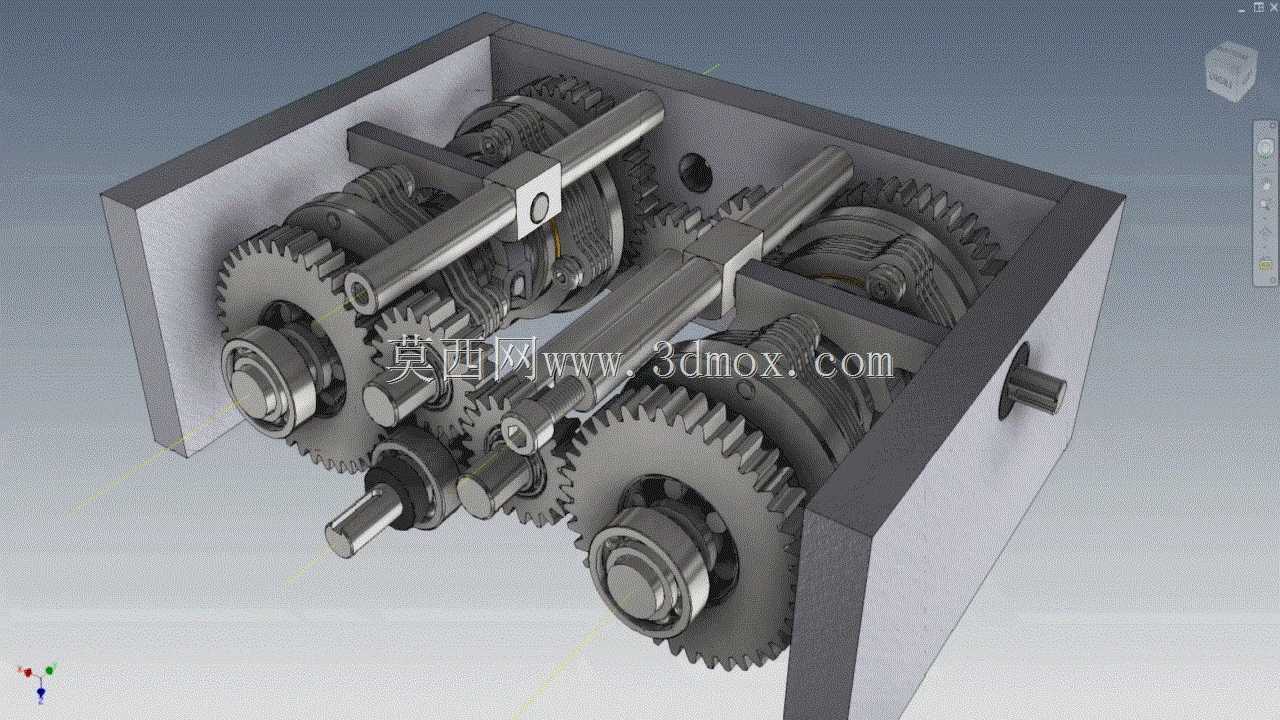

　　在结构设计层面，整套装置的壳体采用一体化铸造成型工艺，壳体内部预留了离合器总成安装腔、齿轮轴支撑轴承座、换挡拨叉运动导轨以及润滑油道，各安装面的形位公差在建模阶段就按照IT7级精度做了公差分配，确保轴承安装孔的同轴度、拨叉导轨的直线度满足装配要求，避免后期装配出现卡滞、异响问题。齿轮轴的支撑采用深沟球轴承与圆锥滚子轴承组合的布置形式，靠近离合器的输入端采用圆锥滚子轴承承受径向与轴向的复合载荷，抵消离合器结合时产生的轴向分力；输出端采用深沟球轴承主要承受径向载荷，同时预留一定的轴向热膨胀间隙，避免长时间高负载运行时轴件热胀冷缩出现轴承抱死问题。换挡机构采用同步器设计，在各挡位齿轮副之间布置锁环式同步器，换挡过程中通过同步环的摩擦作用让待啮合齿轮的转速快速达到一致，无需驾驶员采用两脚离合的操作方式即可实现平顺换挡，降低操作难度的同时也减少了齿轮的磨损速率。

　　关于安装边界与尺寸适配，这套集成变速装置的输入端采用标准花键轴结构，可直接匹配主流动力源的飞轮输出接口，离合器壳的安装止口尺寸按照通用动力舱的连接标准设计，无需额外制作转接法兰即可完成对接；输出端同样采用花键连接结构，适配常规规格的传动轴连接法兰，安装孔位采用对称布置设计，可适配不同角度的安装姿态，满足前置后驱、后置后驱等不同动力布置形式的安装需求。壳体底部预留了统一规格的放油螺塞孔，顶部设置加油口与透气塞，日常维护时无需拆解壳体即可完成润滑油更换，透气塞可平衡壳体内外气压，避免高负载运行时壳体内温度升高、气压上升导致油封渗漏润滑油。在实际选型匹配过程中，需要重点关注装置的额定输入扭矩阈值，确保其能覆盖动力源的最大输出扭矩，同时结合整机的最高行驶速度、最大爬坡能力要求，核算各挡位的传动比是否匹配轮胎滚动半径、主减速比参数，避免出现动力不足或者高速段转速冗余的问题；安装时要保证输入轴与动力源输出轴的同轴度误差控制在允许范围内，连接螺栓按照规定扭矩对角紧固，避免运行过程中出现连接松动、振动过大的问题。日常运行过程中，要按照工况负载情况定期检查润滑油的油位与油品状态，同步器、离合器摩擦片属于易损耗部件，当出现换挡卡滞、离合器打滑的情况时，要及时拆解检查磨损量，超过磨损阈值时及时更换对应部件，保证整套传动装置的运行稳定性。
