分箱式定轴齿轮变速传动结构

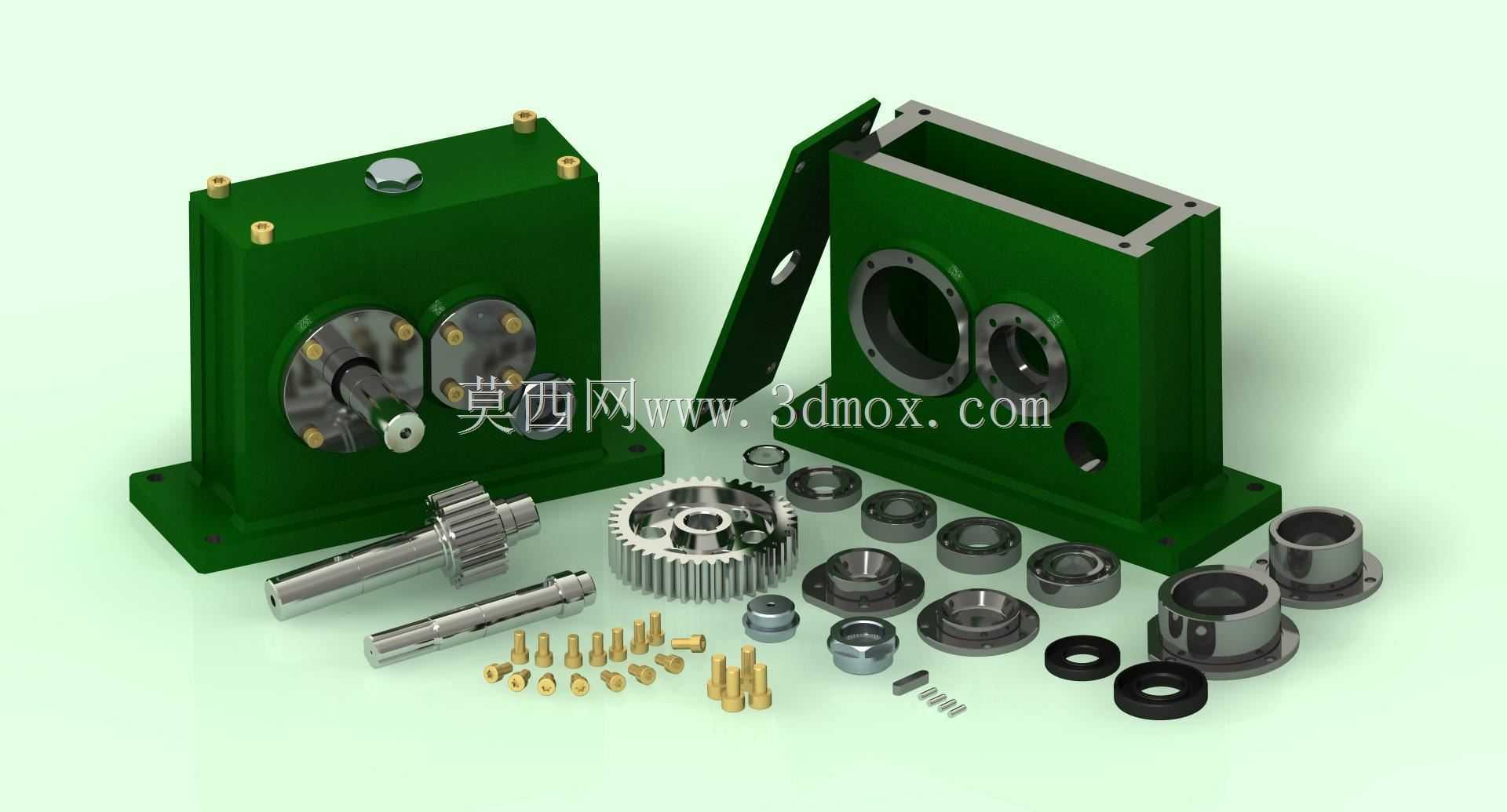

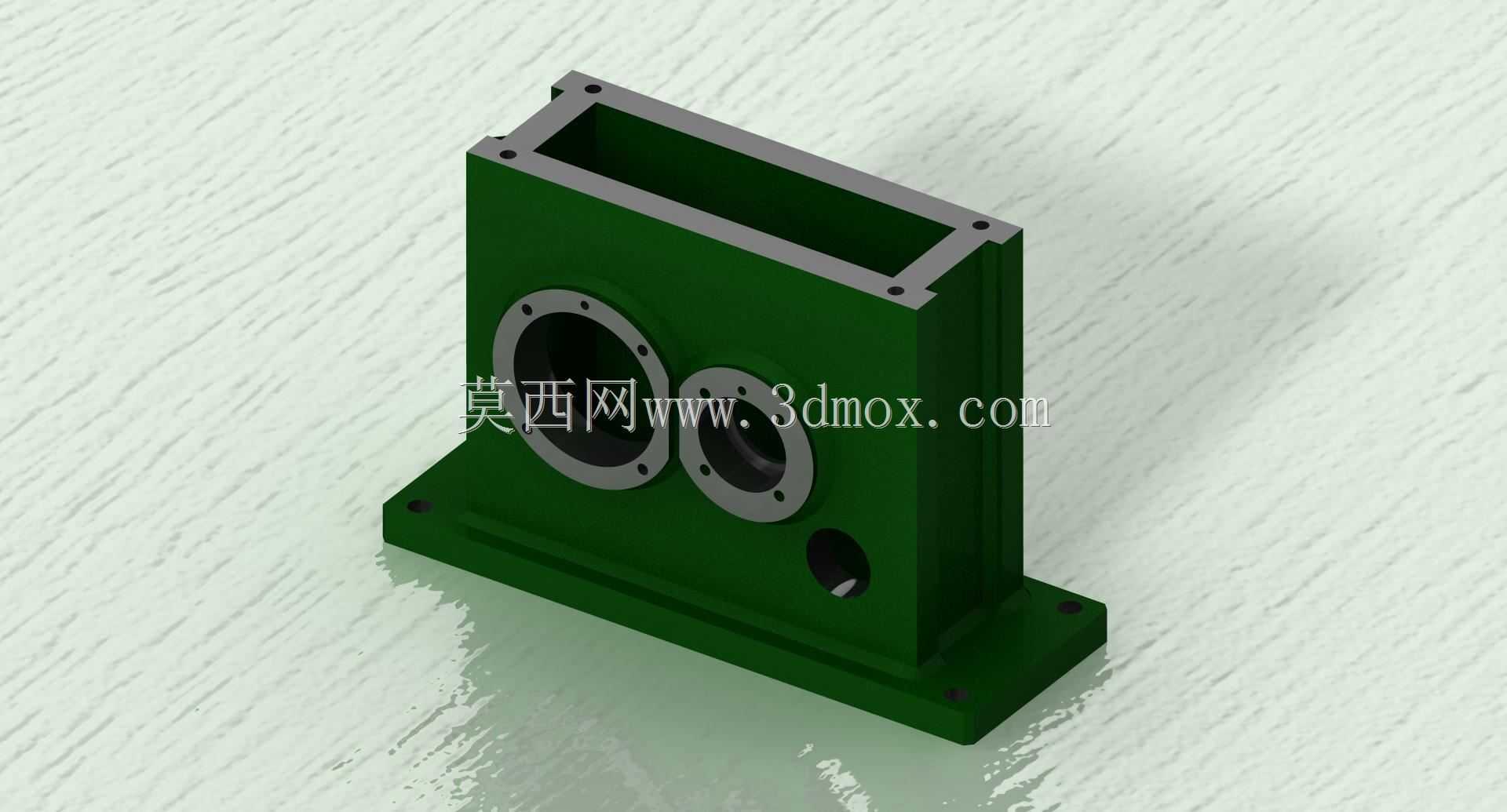

　　这套变速传动结构主要面向中小功率定转速动力输入场景的转速扭矩匹配需求，常见应用于小型专用机床进给驱动、轻工包装设备主传动、实验台架动力传输单元等需要多档位转速输出的工位，核心作用是在动力源输出转速扭矩固定的前提下，通过不同齿数齿轮副的啮合切换，为末端执行机构提供多组不同的转速与扭矩输出组合，适配不同工况下的负载与作业速度要求。整套结构采用剖分式铸铁箱体作为承载基体，箱体分为主腔体与侧置安装支座两部分，主腔体承担所有传动零件的定位、润滑密封与载荷承载功能，侧置支座用于整套变速单元与主机架的螺栓连接固定，安装面预留的沉头孔位可适配不同规格的内六角安装螺栓，安装边界的孔位公差按IT7级精度设计，能保证与主机架安装面的贴合度，

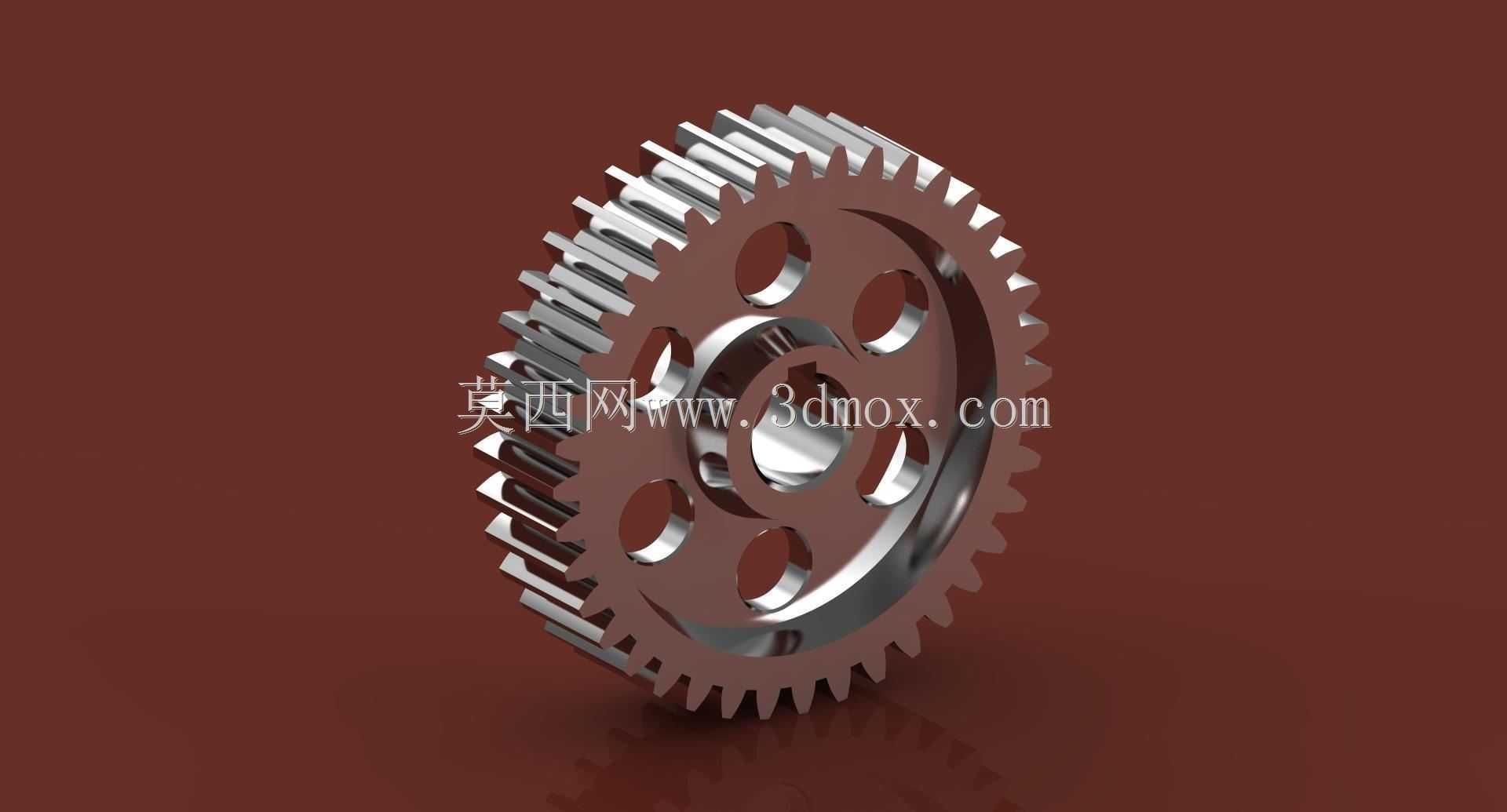

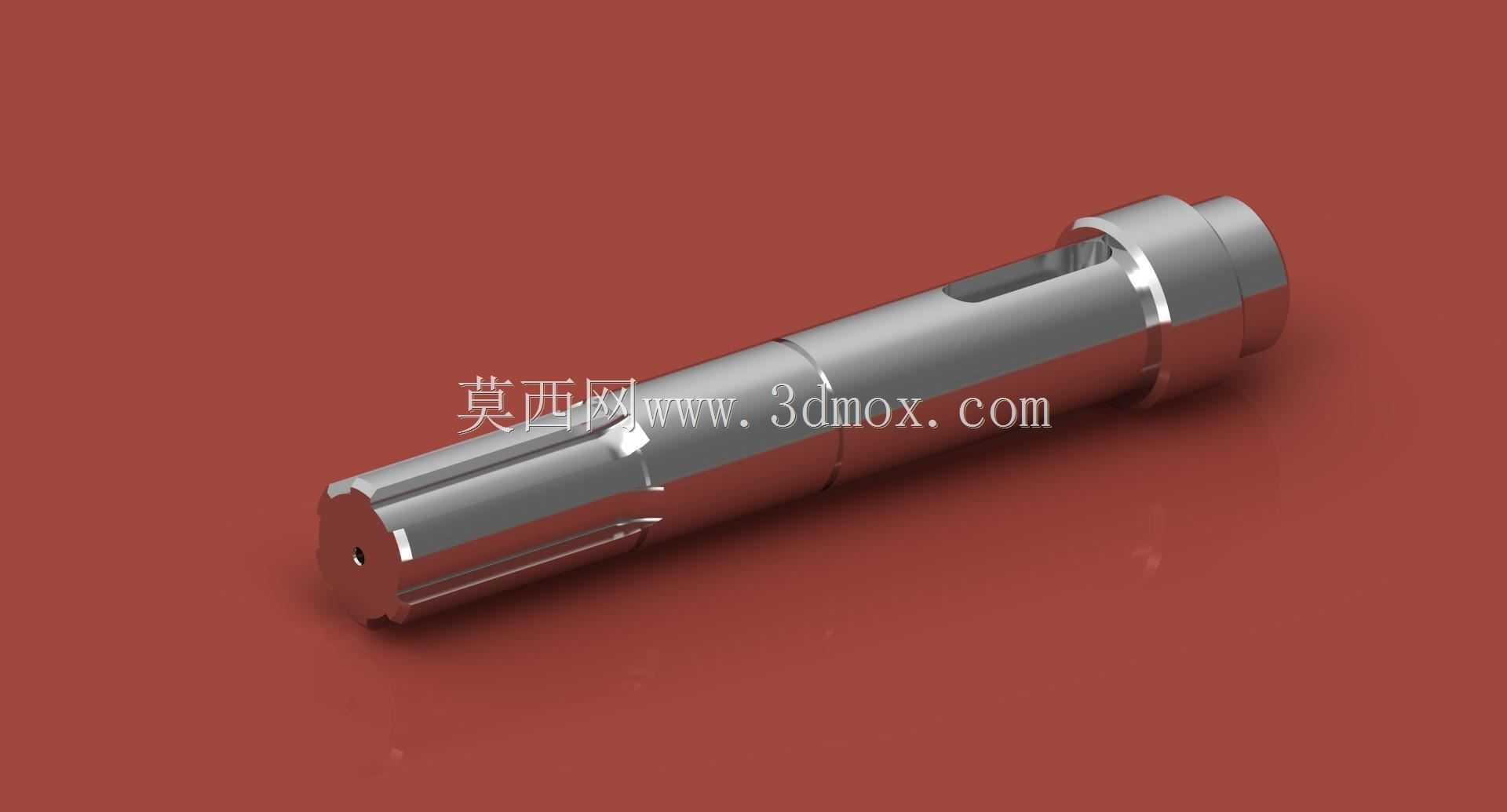

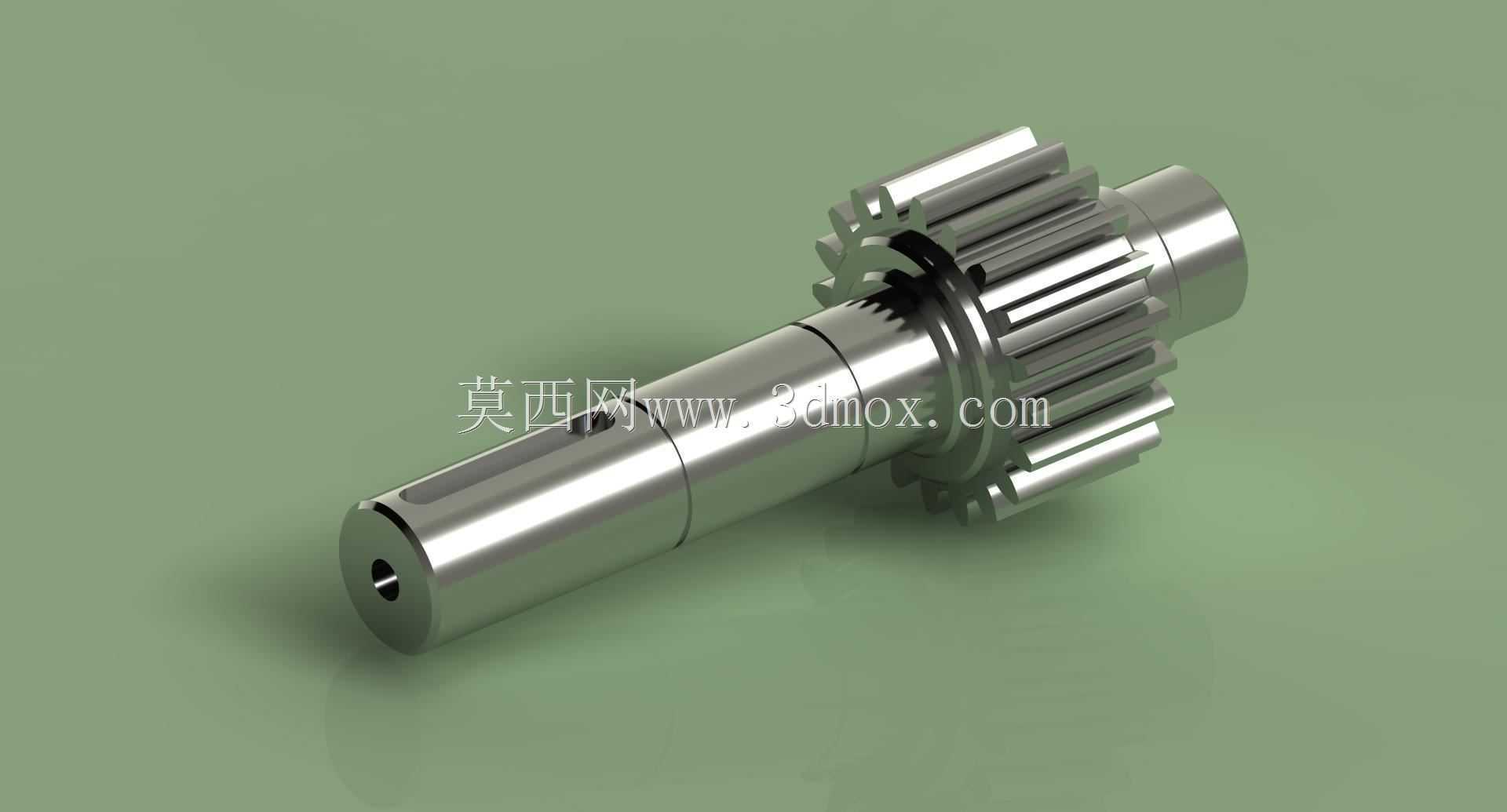

　　避免运行过程中出现连接松动带来的振动偏移。内部传动核心采用定轴式圆柱直齿轮传动布局，输入轴通过深沟球轴承支撑在箱体输入端轴承孔内，轴端伸出箱体部分设计有平键键槽，可通过联轴器与驱动电机输出轴直连，也可通过带轮、链轮结构实现远距离动力输入；中间传动轴上布置有不同齿数的滑移齿轮，通过拨叉结构带动滑移齿轮沿轴向滑动，与输出轴上的对应固定齿轮啮合，实现不同传动比的切换，输出轴同样通过轴承支撑在箱体输出端，轴端预留的键连接结构可直接连接负载端的传动件，无需额外加装转接轴套。所有齿轮均采用渐开线圆柱直齿齿形，齿部参数按接触疲劳强度与弯曲疲劳强度双重校核设计，齿面预留有磨削加工余量，可满足中低速平稳传动的噪音控制要求，

　　齿轮内孔与轴的配合采用过渡配合加平键周向固定的方式，滑移齿轮与轴的配合采用间隙配合，保证换挡过程中齿轮滑动顺畅无卡滞。箱体内部设计有独立的润滑油腔，油腔高度没过最低位齿轮的齿根位置，齿轮运转过程中通过带油飞溅实现所有啮合齿面与轴承位置的润滑，箱体结合面加工有密封槽，可加装耐油橡胶密封垫，避免润滑油渗漏，同时箱体顶部设计有注油口与透气塞，底部预留有放油螺塞孔，方便日常使用过程中的润滑油更换与维护。轴系两端的轴承位置均设计有轴承端盖，端盖与箱体之间加装密封垫片，伸出轴位置配套有骨架油封，能有效阻挡外界粉尘、切削液等杂质进入箱体内部，同时防止内部润滑油外泄。整套结构的外形轮廓方正，没有突出的易磕碰结构，安装时可直接通过侧支座的安装面定位，

　　也可通过箱体底部的安装脚实现卧式安装，两种安装方式的轴承承载能力均经过校核，能满足水平、倾斜小角度等不同安装姿态下的运行要求。在结构设计过程中，所有传动零件的轴向定位均采用轴肩加弹性挡圈的组合方式，既简化了零件加工工艺，也方便后期维护时的零件拆卸更换，箱体上的所有轴承孔均采用一次装夹镗削加工，保证各孔位的同轴度与平行度公差，避免装配后出现轴系偏载带来的轴承过早磨损、齿轮啮合异响等问题。齿轮与轴的装配位置均预留有足够的轴向窜动间隙，避免热胀冷缩导致的零件卡滞，换挡滑移齿轮的行程位置设计有定位钢珠结构，能保证齿轮啮合到位后不会自行脱挡，提升运行过程中的可靠性。
