三挡位正齿轮倒挡传动变速齿轮箱结构

项目分类:变速器 发布时间:2022-01-21 ID:515804
  • 三挡位正齿轮倒挡传动变速齿轮箱结构
  • 三挡位正齿轮倒挡传动变速齿轮箱结构
  • 三挡位正齿轮倒挡传动变速齿轮箱结构
  • 三挡位正齿轮倒挡传动变速齿轮箱结构
  • 三挡位正齿轮倒挡传动变速齿轮箱结构
  • 三挡位正齿轮倒挡传动变速齿轮箱结构
  • 三挡位正齿轮倒挡传动变速齿轮箱结构
  • 三挡位正齿轮倒挡传动变速齿轮箱结构

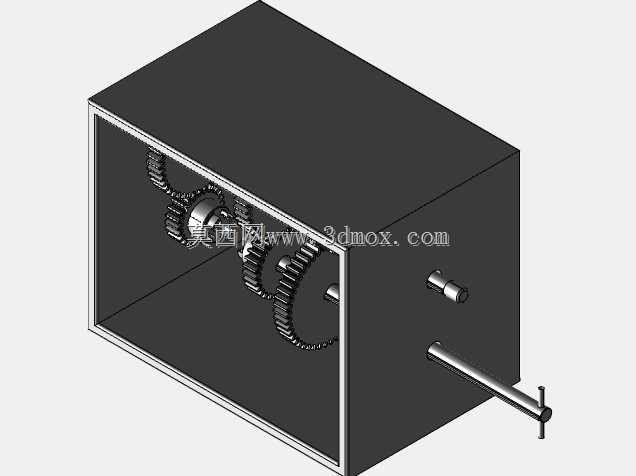

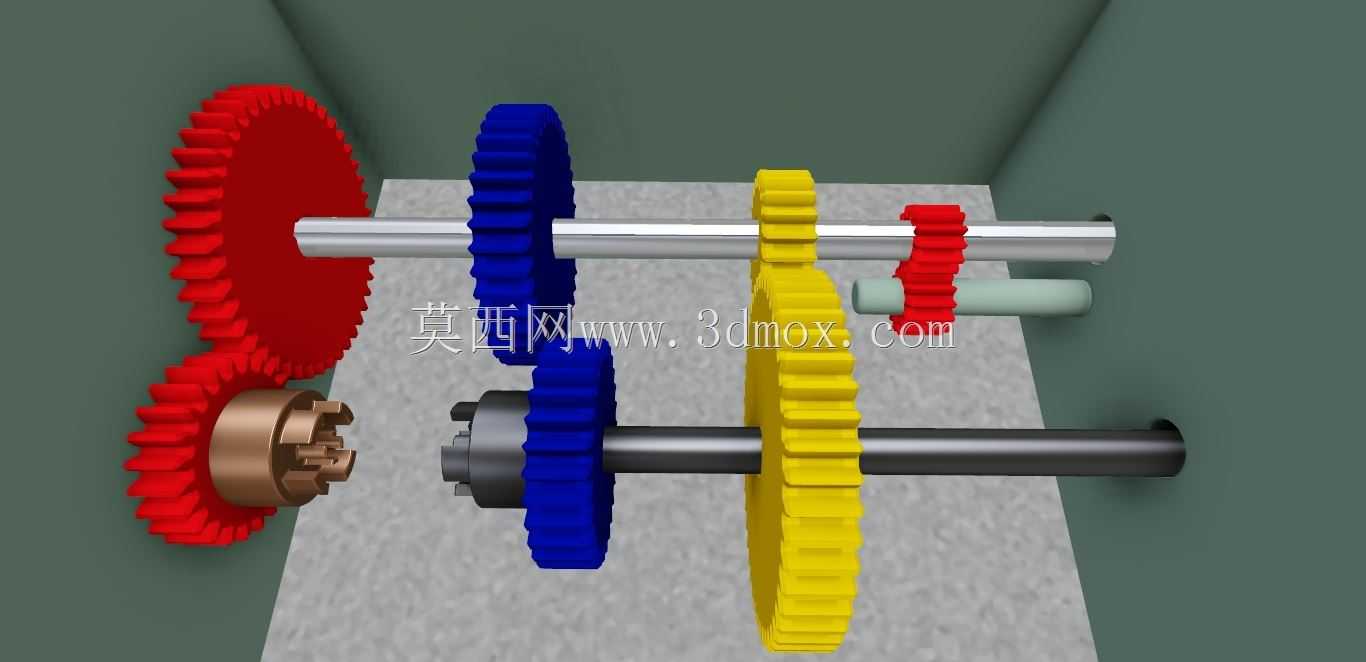

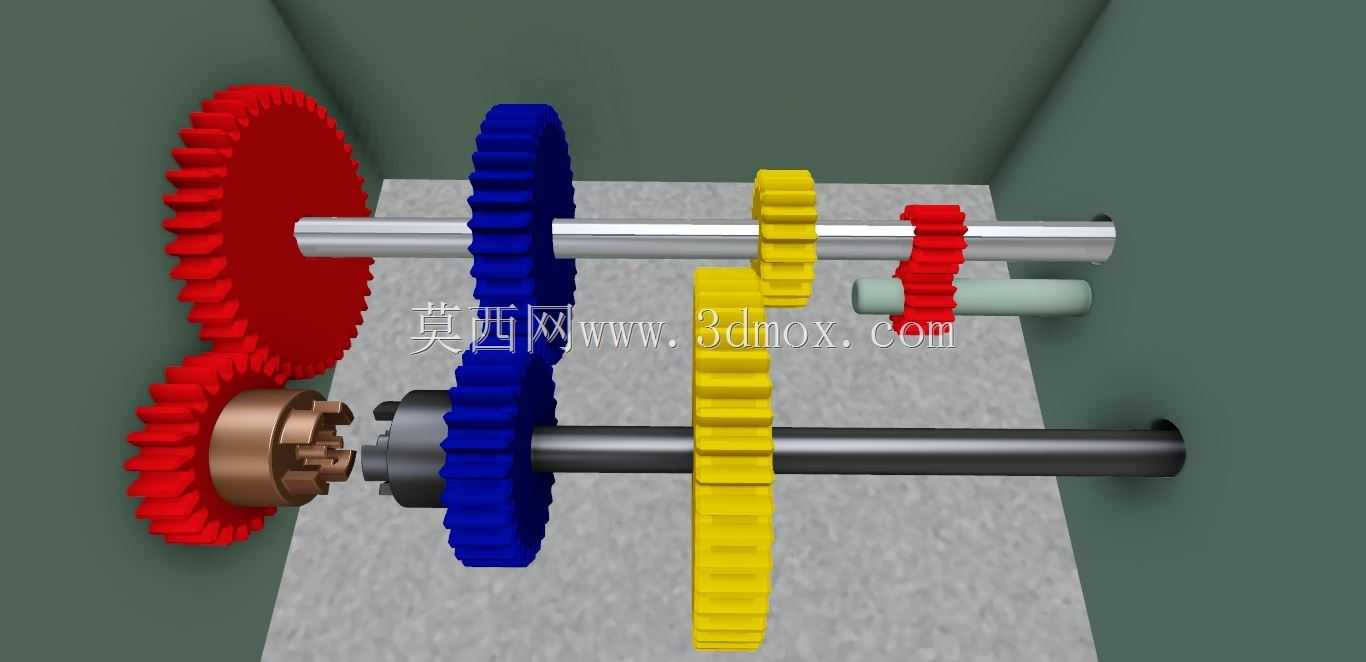

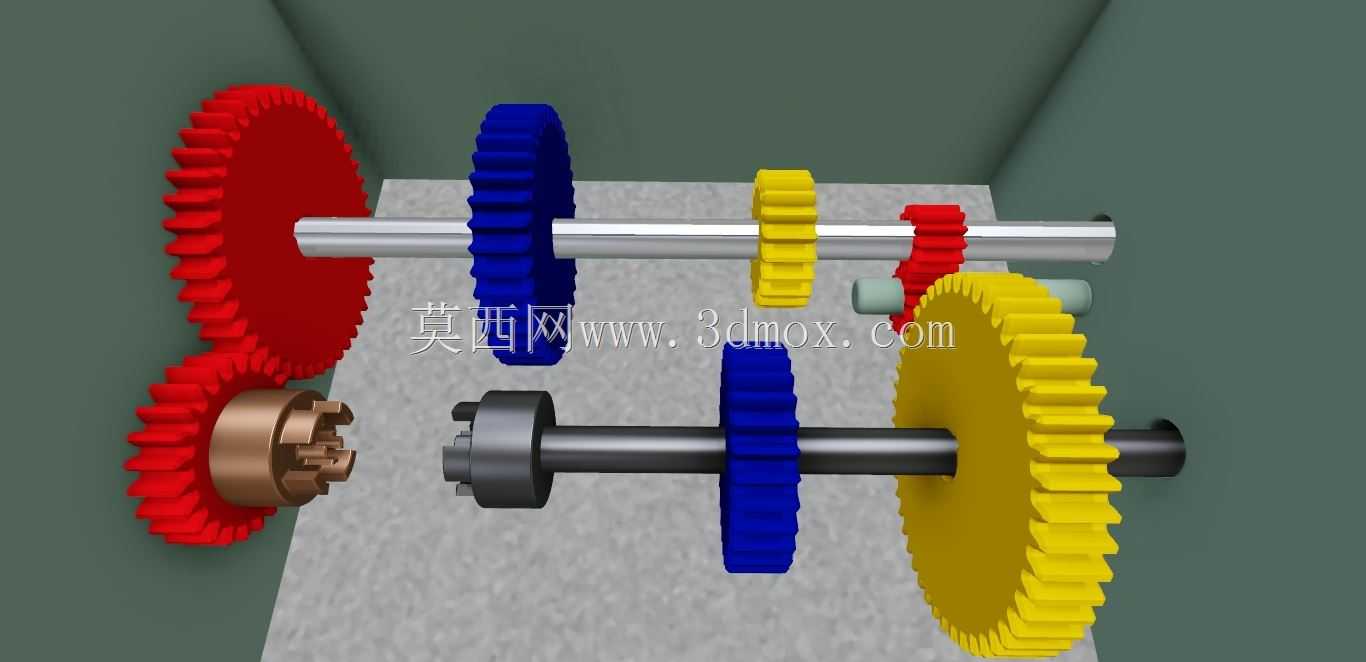

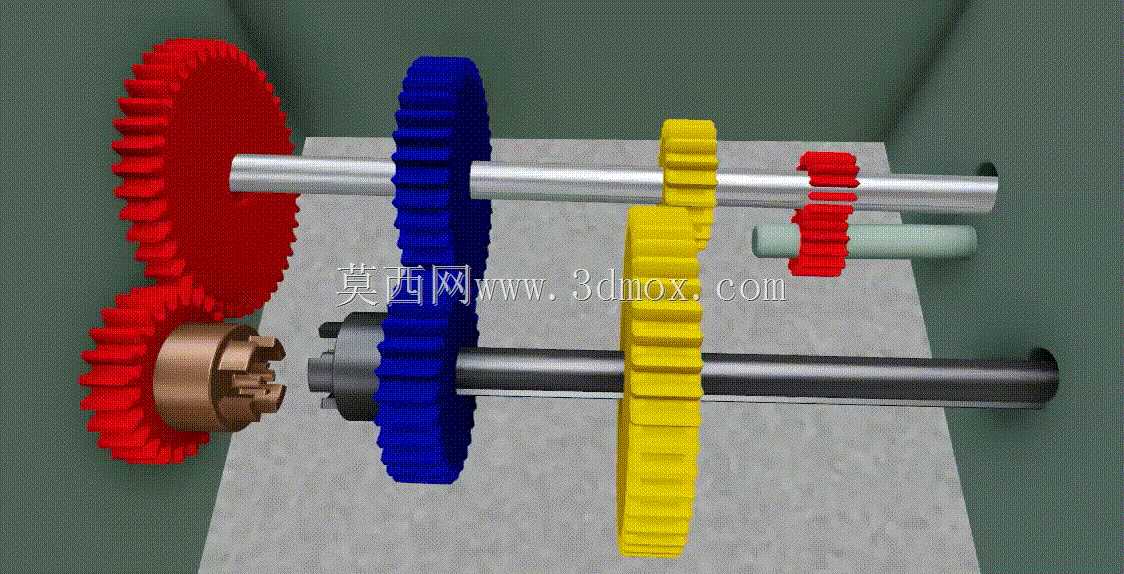

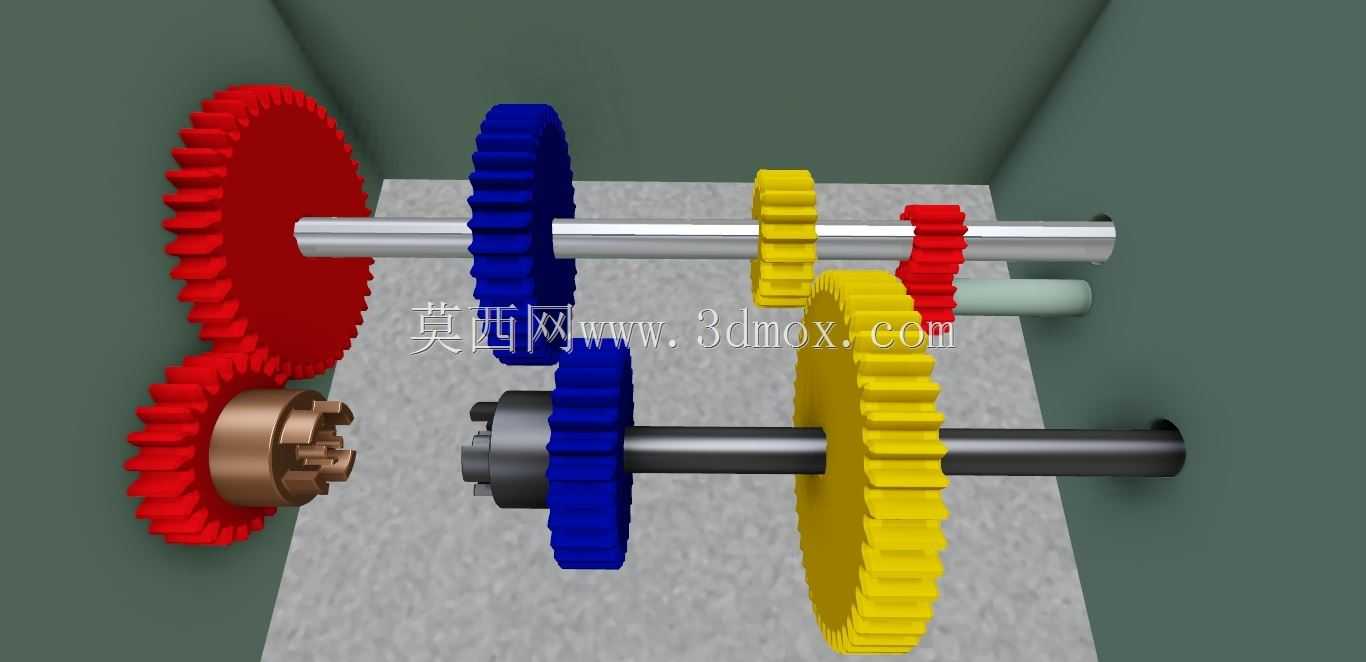

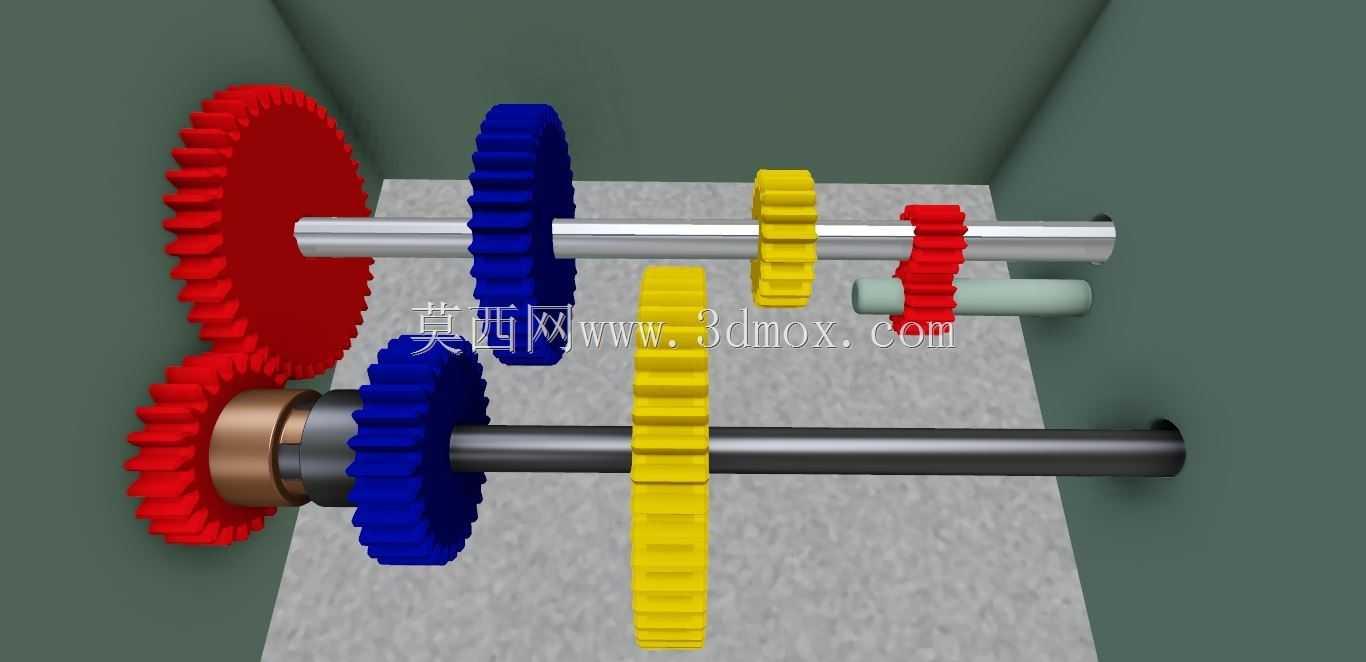

  这套三速齿轮传动结构,核心覆盖小功率动力设备的多挡位扭矩转速匹配需求,常见于小型农用作业机具、台式变速加工设备、轻型输送装置的动力传输环节,用来在输入转速固定的前提下,通过不同齿数齿轮的啮合切换,输出三档不同转速与扭矩,同时集成倒挡传动路径,满足设备正反向作业的动力切换要求。从实际装配逻辑来看,整套结构沿三根平行轴系完成布局,铜色轴段作为动力输入侧,直接对接动力源输出端,轴端的锥齿轮组负责将输入动力的传递方向做90度换向,适配动力源与执行机构垂直布置的安装场景;中间铬色轴为传动过渡轴,上面布置不同齿数的固定啮合齿轮与滑动换挡齿轮,通过滑动齿轮的轴向位移,实现与输出轴上对应齿轮的啮合配对,完成不同传动比的切换;

  铁黑色轴为最终动力输出轴,直接对接设备的执行负载端,轴上的齿轮分别对应三个前进挡位的啮合点位,同时额外设置倒挡惰轮轴,通过惰轮的过渡啮合改变输出轴的旋转方向,实现倒挡动力输出。设计过程中,同色配对齿轮的模数、压力角完全保持一致,保证啮合过程的齿面接触精度,降低传动过程中的冲击与噪音,所有齿轮的齿宽参数统一匹配轴系的支撑跨距,避免齿面偏载导致的早期磨损。轴系的支撑点位全部设置在箱体的轴承安装位上,输入轴、中间轴、输出轴的轴心线平行度公差控制在0.02mm以内,倒挡惰轮轴的轴心线与三根主轴线的平行度公差同步匹配,保证换挡过程中齿轮能够顺利滑入啮合位置,不会出现卡滞、打齿的问题。从安装边界来看,

  整套齿轮组的轴向总长度适配小型齿轮箱的腔体尺寸,最大齿顶圆直径不超过箱体内部的净空宽度,输入轴、输出轴的轴伸长度与直径符合通用小功率动力设备的连接尺寸标准,不需要额外做轴段改装就能直接对接常用的联轴器、带轮等连接部件。实际运行过程中,一挡传动比最大,输出扭矩最高,适合作业设备的重载启动、大负载低速作业场景;二挡为中间挡位,兼顾扭矩与转速,适合作业设备的常规中等负载作业;三挡传动比最小,输出转速最高,适合轻载高速的转运、进给作业场景;倒挡通过惰轮改变传动方向,输出转速与一挡接近,满足设备的反向退避、反向作业需求。齿轮的齿部参数全部按照正齿轮的标准传动参数设计,啮合重合度大于1.2,保证传动过程的连续性,

  滑动换挡齿轮的齿端做了倒角导向处理,换挡时能够顺利导入啮合位置,降低换挡操作的阻力。轴上的齿轮定位通过轴肩与卡簧完成,固定齿轮与轴之间采用键连接传递扭矩,滑动齿轮与轴之间采用花键连接,既可以传递扭矩,又能保证齿轮沿轴向顺畅滑动完成换挡动作。这套结构没有集成复杂的同步器组件,整体结构简单可靠,维护成本低,非常适合对成本敏感、作业负载波动不大的小型动力设备使用,建模过程中所有齿轮的啮合间隙控制在0.1-0.2mm之间,既避免间隙过大导致的传动冲击,又防止间隙过小出现的齿面卡滞、热膨胀咬死问题,轴系的轴向窜动量控制在0.1mm以内,保证齿轮啮合的齿宽方向接触面积不小于齿宽的70%,提升齿轮的使用寿命。
