工业起重牵引卷扬绞盘结构设计

项目分类:起重机 发布时间:2022-01-29 ID:519487
  • 工业起重牵引卷扬绞盘结构设计
  • 工业起重牵引卷扬绞盘结构设计
  • 工业起重牵引卷扬绞盘结构设计
  • 工业起重牵引卷扬绞盘结构设计

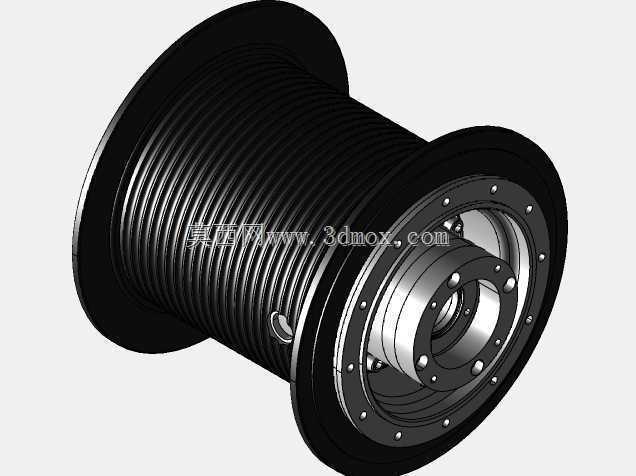

  在工矿企业物料转运、基建工程重型构件移位、船舶码头缆绳系泊、林业集材拖拽等作业场景里,这类卷扬绞盘是承担重载牵引、重物垂直起升、张紧固定作业的核心执行部件,区别于小型手动绞盘,该结构适配中重载持续作业工况,可配合固定基座安装在起重机车架、工程平台、船舶甲板、矿山作业面的预埋基础上,通过收卷高强度钢丝绳或专用纤维缆绳完成载荷的位移控制。从结构设计逻辑来看,该绞盘采用模块化布局思路,核心的卷筒组件采用两端支撑的简支梁结构,卷筒表面加工有匹配缆绳直径的螺旋绳槽,能保证多层缆绳收卷时排列整齐,避免乱绳咬绳导致的缆绳磨损加剧、载荷突跳问题,卷筒两端设置加高挡边,挡边高度超出最大容绳量状态下的缆绳外层直径至少1.5倍缆绳直径,

  防止作业过程中缆绳从卷筒侧边脱出引发安全事故。传动端的连接法兰预留有通用安装止口与螺栓孔位,可适配不同减速比的行星减速器或蜗轮蜗杆减速器,根据作业场景的牵引力需求、绳速要求灵活匹配动力输入单元,既可以搭配液压马达满足防爆、大扭矩输出的矿山、船舶作业需求,也可以搭配变频电机满足有精准调速要求的车间定点起重场景。安装边界方面,该绞盘的底座采用整体焊接箱型结构,底座上的安装孔位按照重载设备的地脚螺栓布置规范设计,孔距公差控制在±0.2mm范围内,可直接匹配预埋螺栓的安装基础,不需要现场二次扩孔调整;卷筒的轴线距离安装基准面的高度经过优化,保证缆绳出绳角度在允许的偏角范围内,当缆绳从卷筒引出到导向滑轮时,水平偏角不超过2°,

  垂直偏角不超过3°,避免缆绳与绳槽、挡边产生异常滑动摩擦。功能特性上,该结构预留有制动器安装位,可配套常闭式制动器,在动力中断状态下自动锁止卷筒,防止载荷下坠或溜车;卷筒一侧设置有排绳器的安装接口,当容绳长度超过卷筒直径20倍时,可加装丝杠式排绳机构,进一步提升长行程收放绳时的排绳整齐度。在实际选型适配过程中,结构设计人员可根据作业场景的额定牵引力、容绳长度、绳速要求,对卷筒壁厚、支撑轴径、连接螺栓规格做参数化调整,比如针对码头系泊场景,可在卷筒表面增加防腐镀层,挡边处增设缆绳防跳压辊;针对矿山斜井提升场景,可在卷筒轴端加装转速编码器,配合控制系统实现过卷保护、松绳保护功能。整个三维结构的装配关系完全按照实际生产装配逻辑搭建,

  各个部件的配合公差、安装间隙都符合重型起重设备的设计规范,不存在干涉问题,结构件的加强筋布置、焊缝位置都参考了实际服役工况下的受力分析结果,在卷筒受载最大的中部区域,筒壁厚度做了渐变加强,支撑轴承座位置设置有润滑油道预留孔,方便日常维护时加注润滑脂,降低转动副的磨损速率。
