农用拖挂式2吨起重吊运装置结构设计

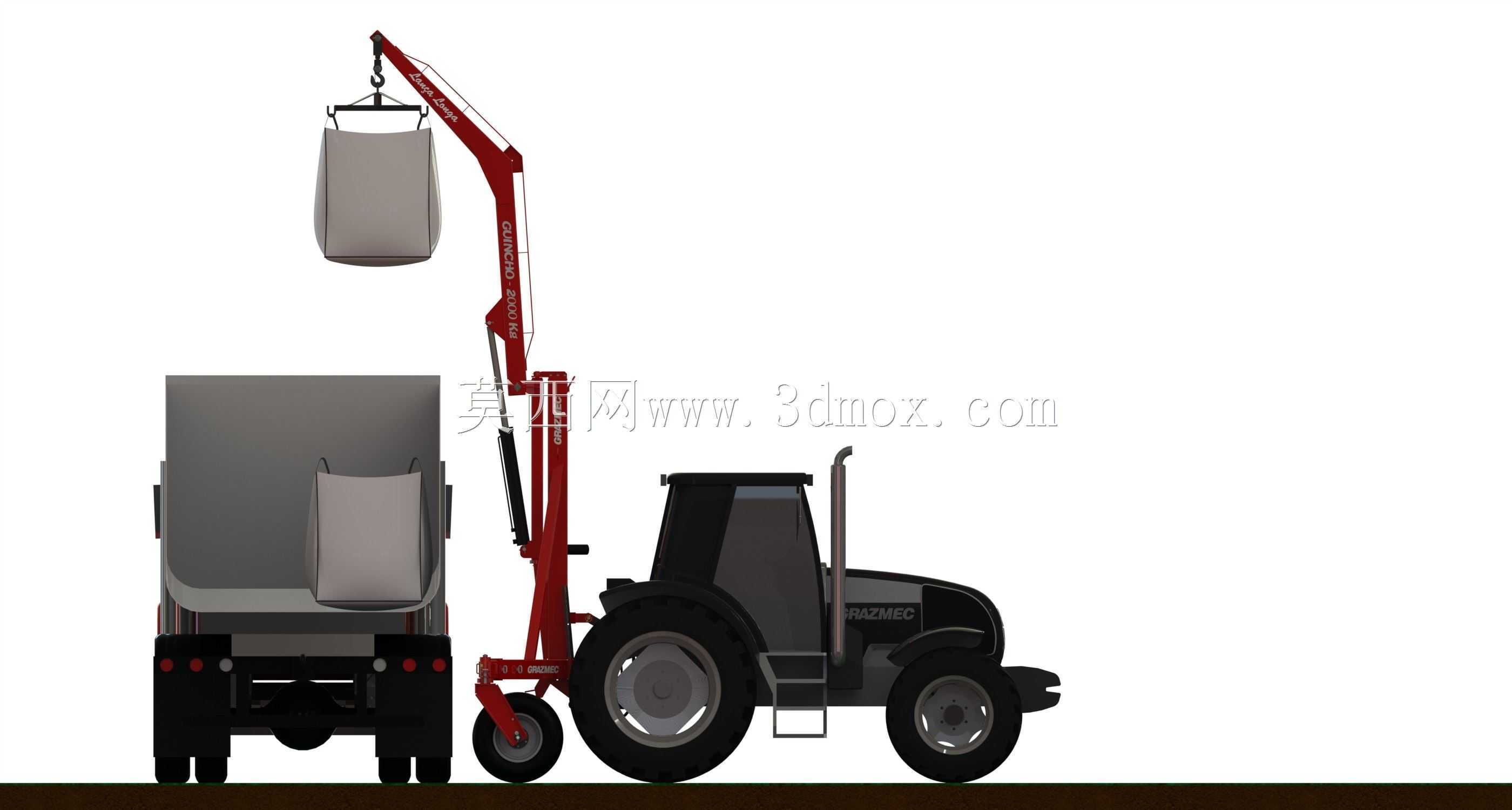

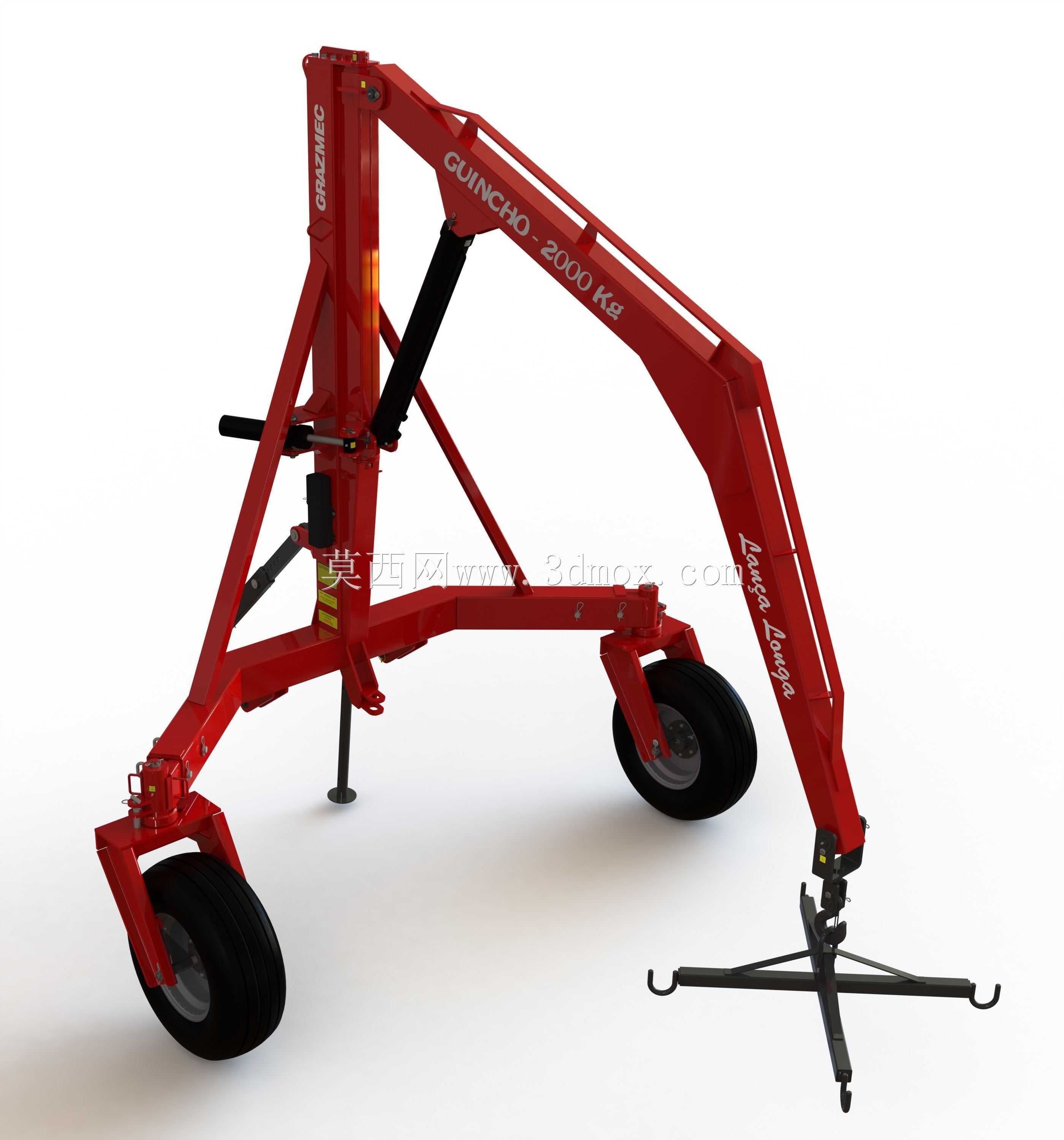

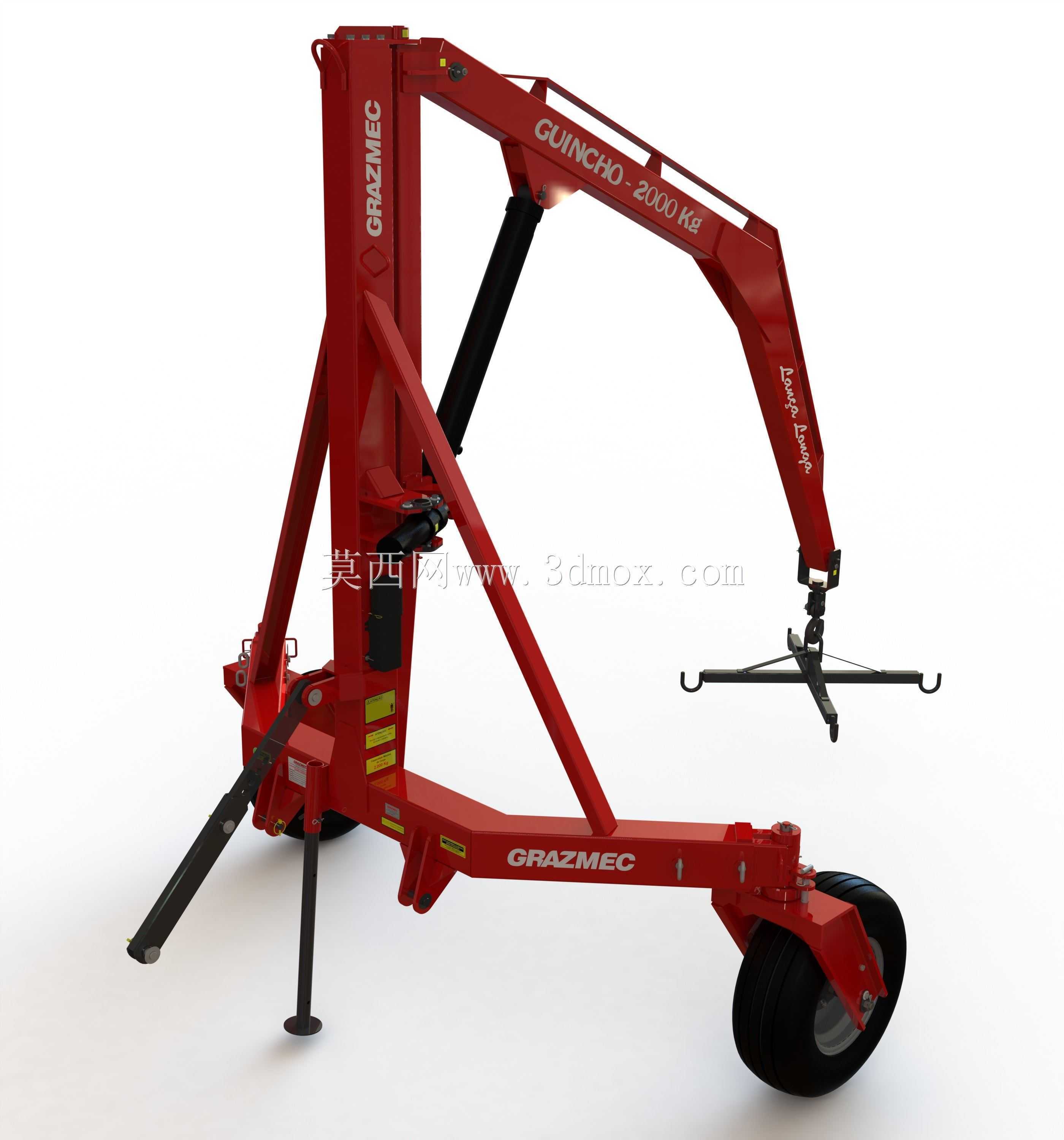

　　这款拖挂式吊运设备主要面向中小型农场、农产品集散点的短距离重物转运场景，适配大马力轮式拖拉机后悬挂接口，可在无固定起重设施的田间、晒场、仓储棚区完成袋装农产品、小型农机配件、围栏建材等重物的装卸与短距离移位作业，解决了零散农业作业区域固定式起重机覆盖不足、机动吊运设备进场受限的痛点。设备额定承载上限为2000千克，作业时通过三点悬挂结构与拖拉机后挂接装置刚性连接，整机采用轮式支撑结构，两个充气橡胶行走轮分布在吊臂回转基座两侧，配合前端可伸缩的支撑支腿，在吊运作业时形成稳定的三角支撑结构，避免侧翻风险，非作业状态下支腿收起，可随拖拉机完成长距离转场移动。吊臂主体采用变截面箱型焊接结构，从回转基座到末端吊钩架逐步收窄截面尺寸，

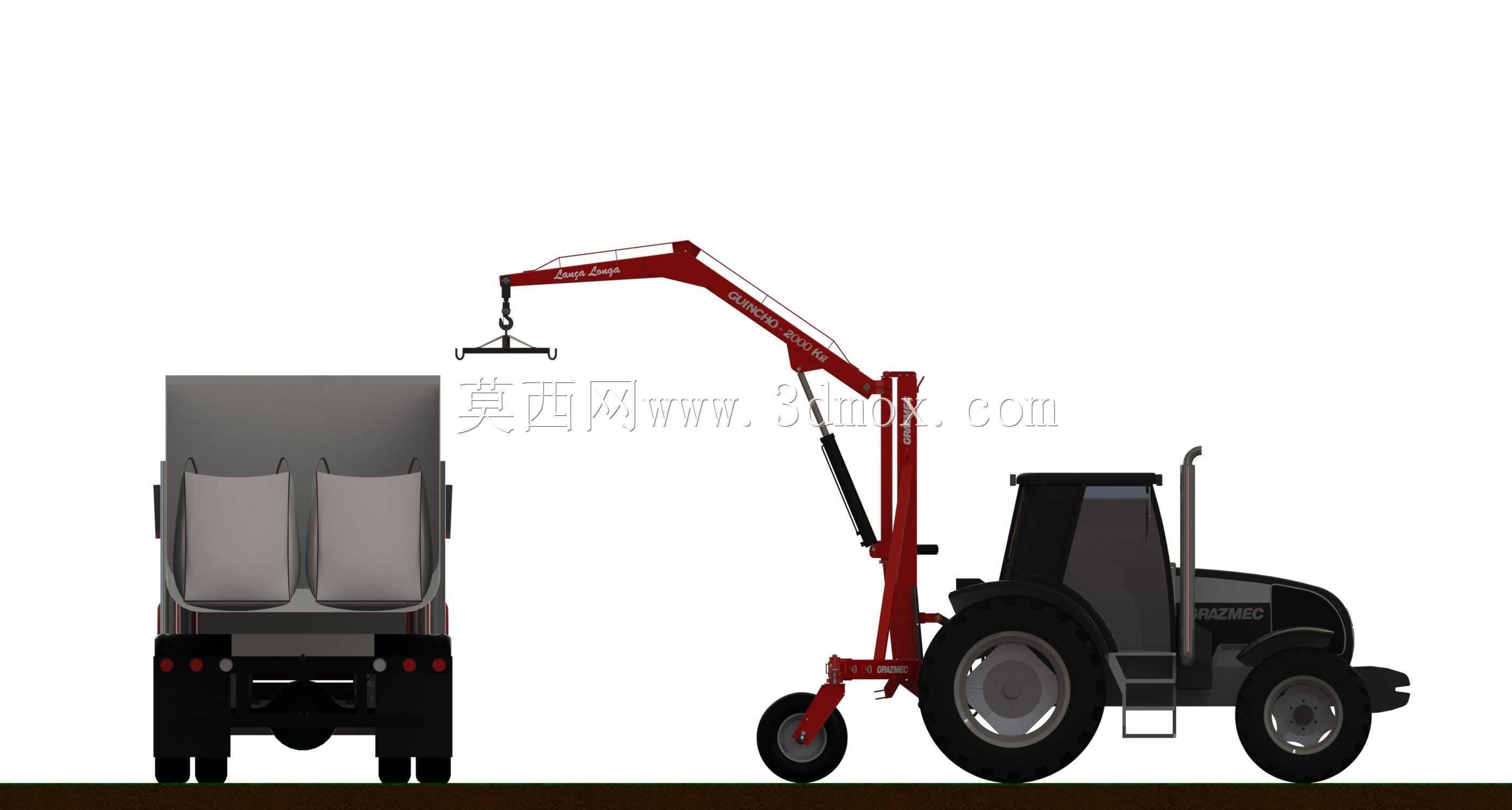

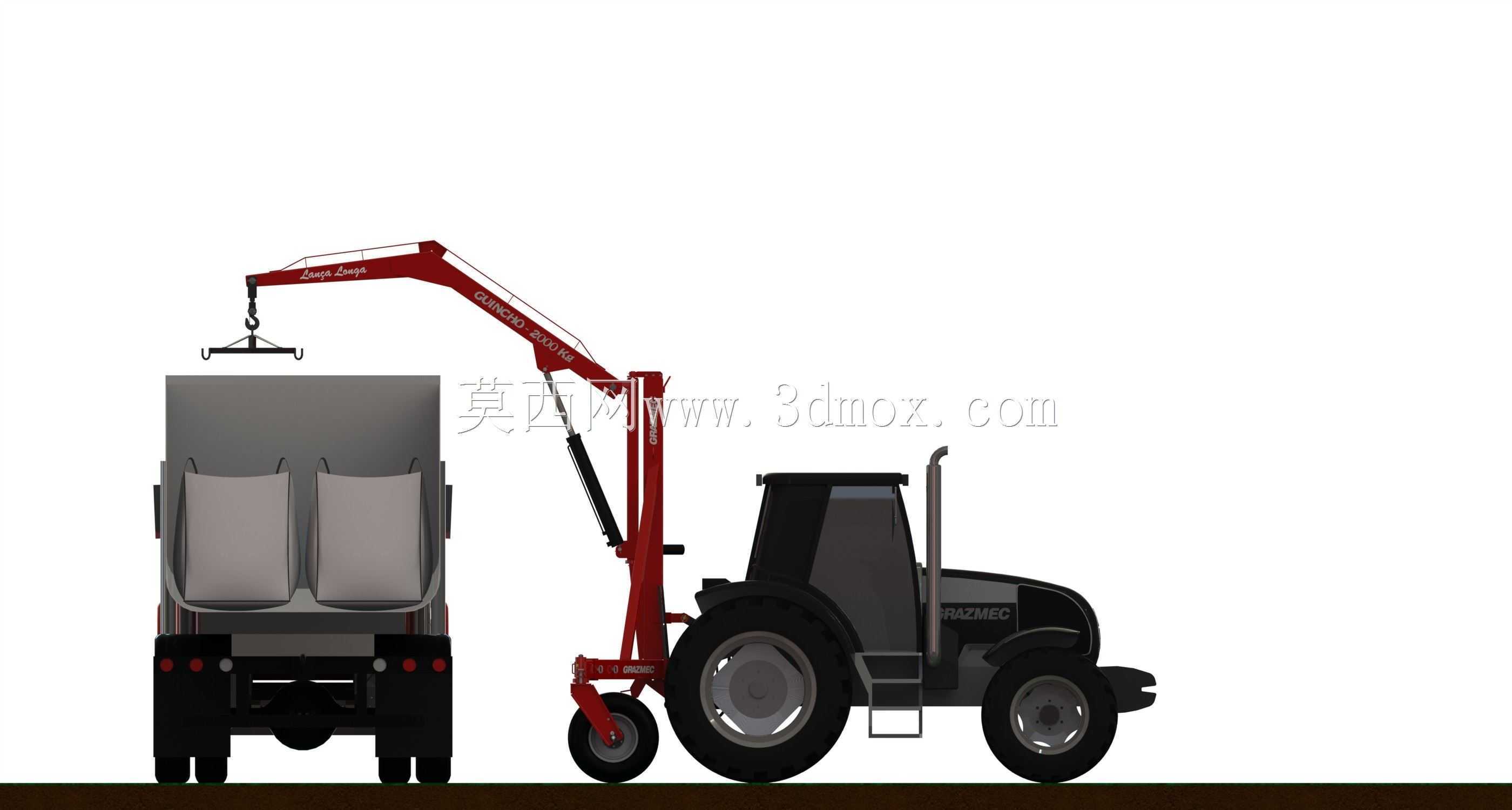

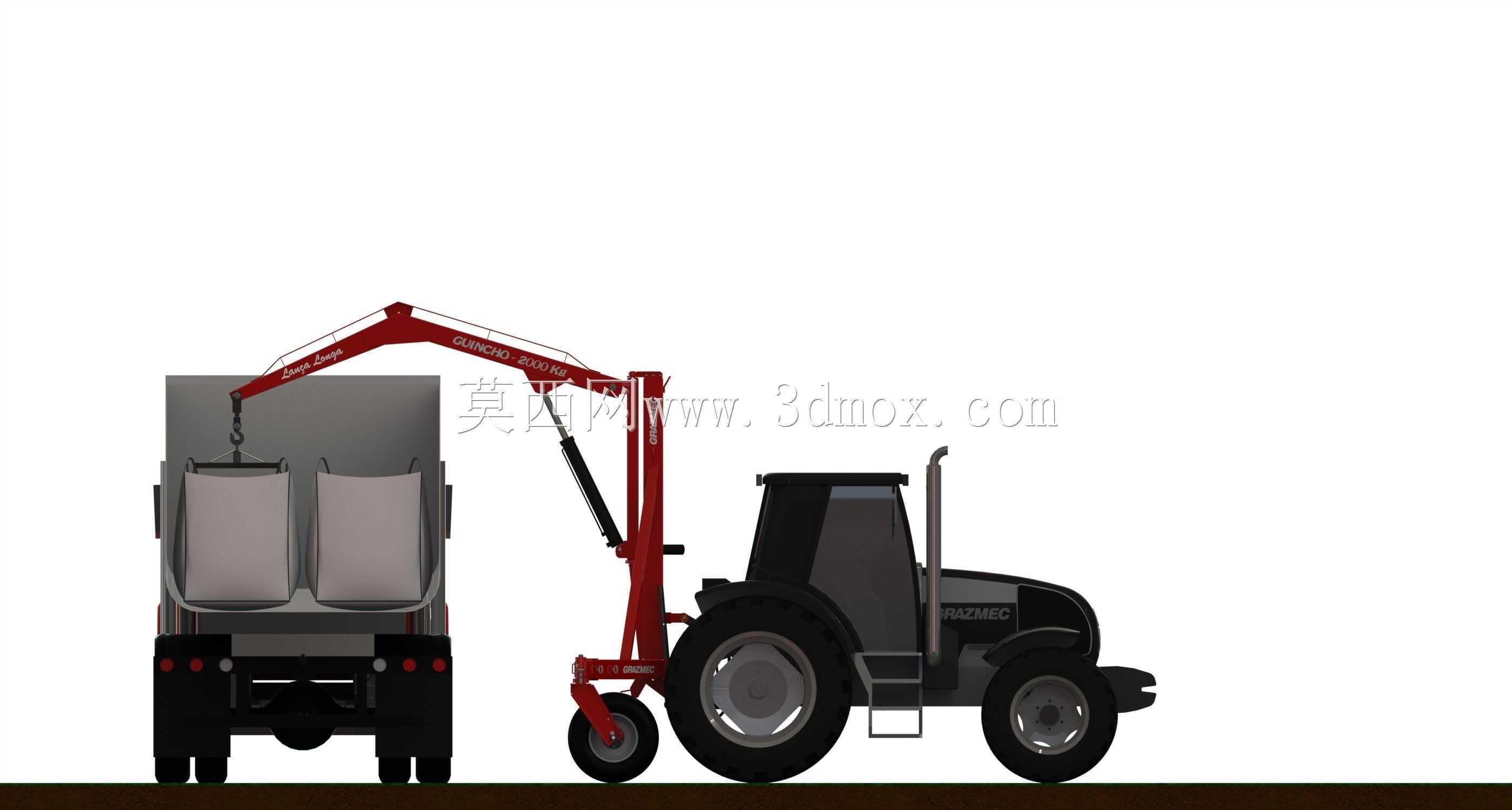

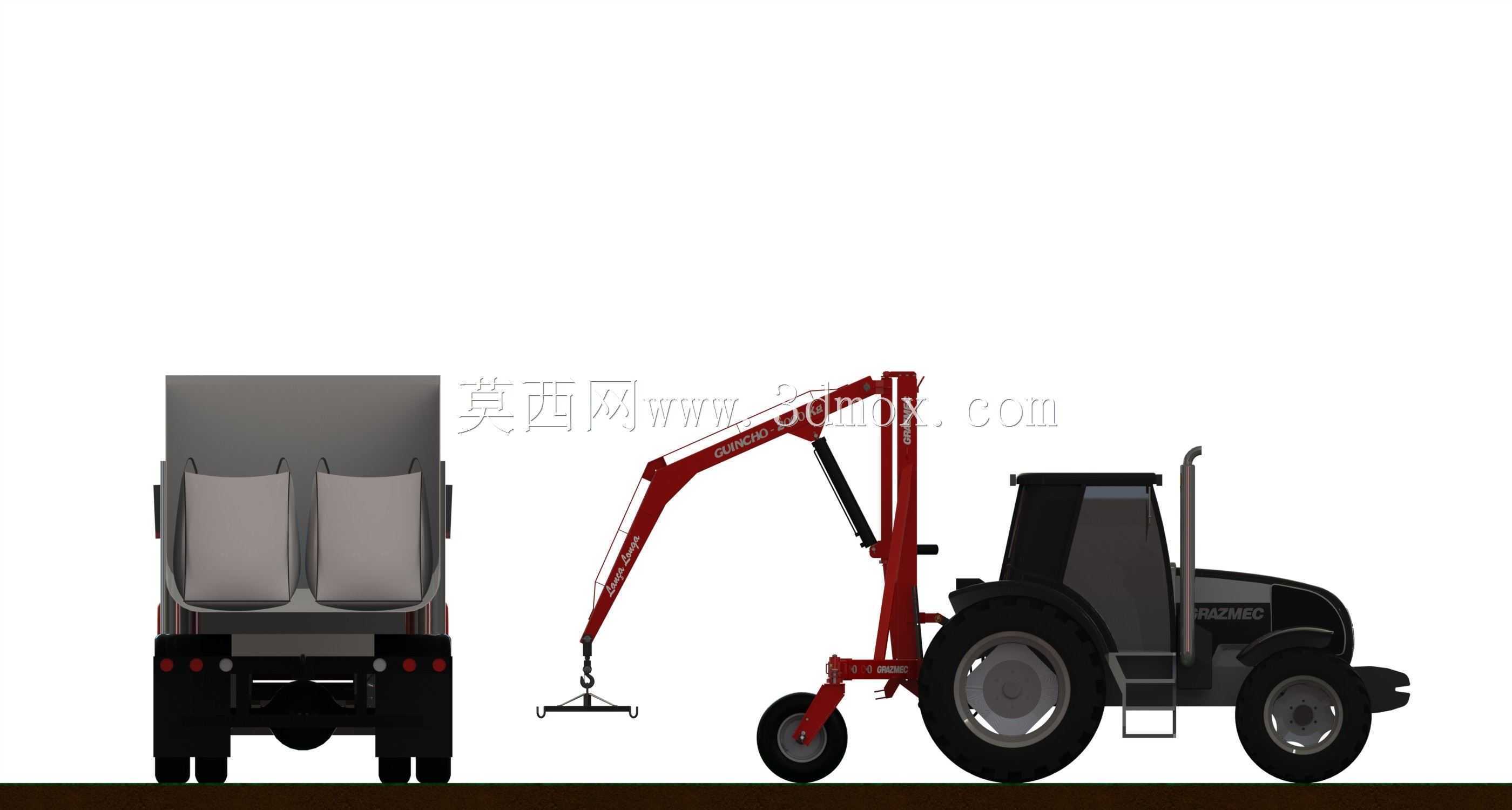

　　在保证结构抗弯强度的同时控制整机自重，臂身集成的液压油缸可实现吊臂的俯仰角度调节，调节范围覆盖-10度到65度，满足不同高度、不同距离的吊运落点需求，臂身侧面预留的液压管路接口可直接对接拖拉机后输出的液压动力接口，无需额外配置独立动力单元，降低设备的配套成本。末端吊钩组件采用十字型吊具架设计，四个方向均预留吊点挂接位，可同时适配单钩吊装、双索兜吊、多吊点平衡吊装等多种作业模式，吊具架自带旋转关节，可在吊装过程中手动调整重物朝向，方便对位装卸。从设计逻辑来看，这款设备优先考虑了农业作业场景的非硬化地面适配性，行走轮采用宽基低压轮胎，接地比压控制在0.08兆帕以内，在松软田间、砂石晒场移动时不会出现深陷问题；回转基座采用齿圈式回转支撑，

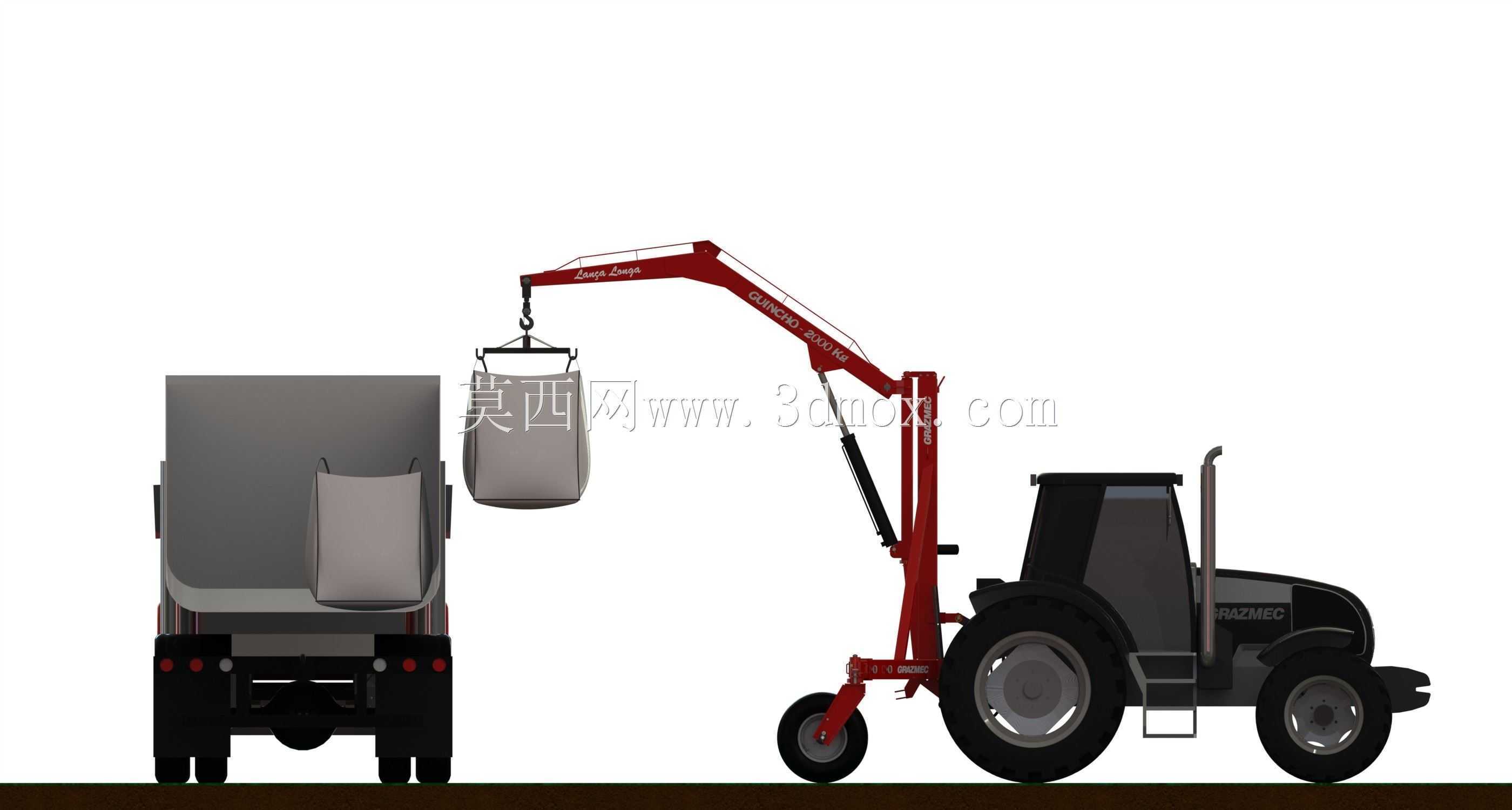

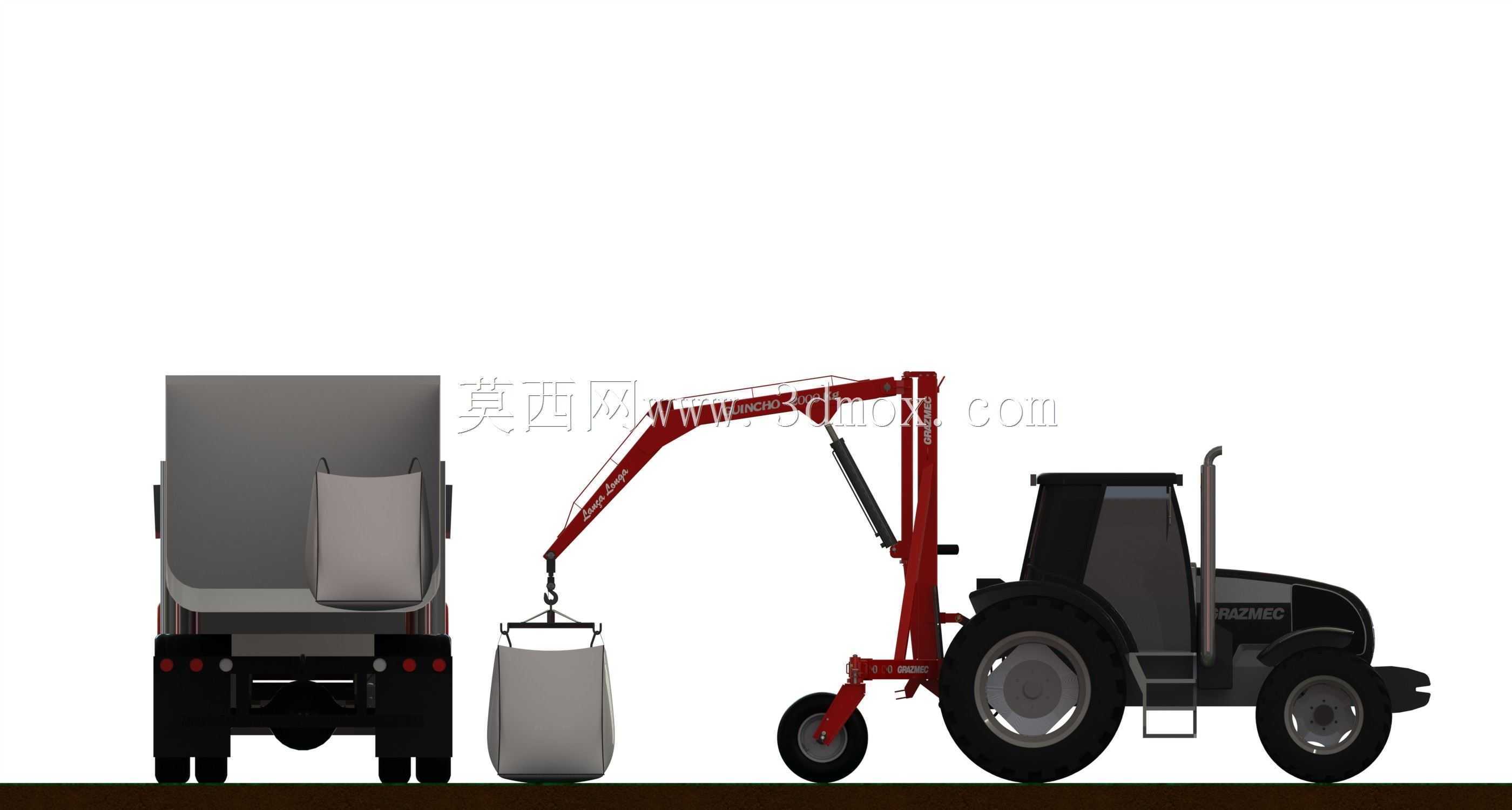

　　可实现360度全回转作业，作业覆盖半径从1.2米到3.8米可调，在最大作业半径下的额定起重量控制在500千克以内，最小作业半径下可达到满额2000千克承载，载荷曲线完全匹配农业场景下重物从近到远的移位作业习惯。安装边界方面，设备挂接接口符合标准拖拉机三点悬挂尺寸规范，上挂接点距下挂接点的垂直距离为450毫米，两个下挂接点的横向间距为820毫米，适配绝大多数40马力以上轮式拖拉机的后悬挂系统，整机运输状态下的长度为4.2米、宽度为1.8米、高度为2.3米，可顺利通过农村常见的2米宽限宽路障，作业状态下展开支腿后的横向支撑宽度为2.6米，纵向支撑长度为3.2米，可在坡度不大于5度的非硬化地面稳定作业。结构细节上，

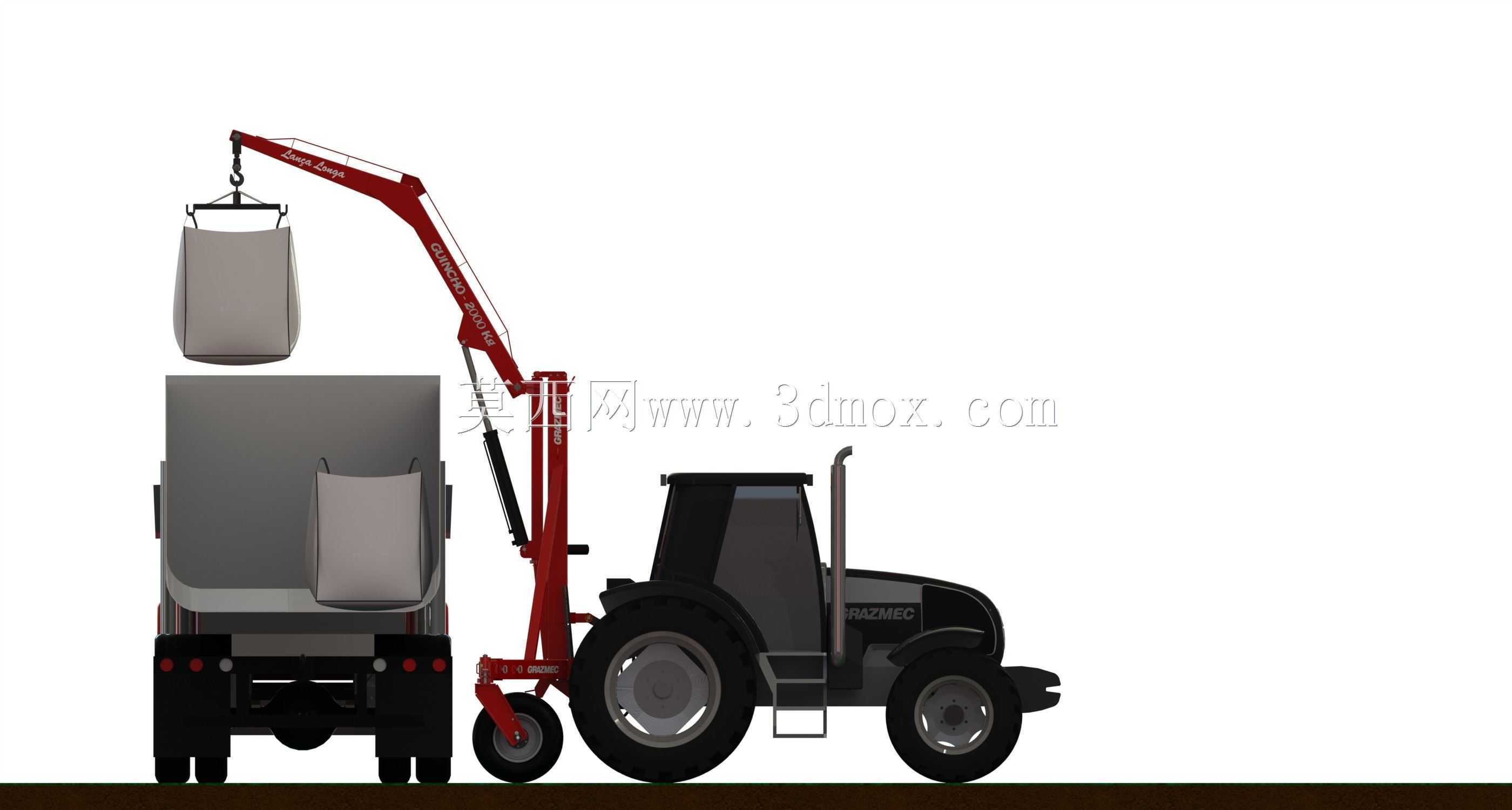

　　吊臂与回转基座的连接销轴采用带自润滑衬套的铰接结构，日常作业无需频繁加注润滑脂，降低维护频次；支腿采用螺纹调节结构，可根据地面平整度单独调整每个支腿的伸出长度，保证作业时机身始终处于水平状态；所有外露结构件均采用抛丸后喷红漆的防腐处理，可适应户外高湿、多粉尘的农业作业环境，避免长期使用后的锈蚀问题。在实际作业场景中，这款设备可替代3-4名人工作业人员完成袋装粮食、肥料的装卸车作业，单批次吊运重量可达2吨，作业效率较人工搬运提升6倍以上，同时可配合托盘完成小型农机具的田间移位、牧场围栏构件的吊装布设、果园灌溉设备的安装吊运等多种零散作业，无需额外配置其他起重辅助设备。
