10吨级塔式起重机上部回转支承架结构

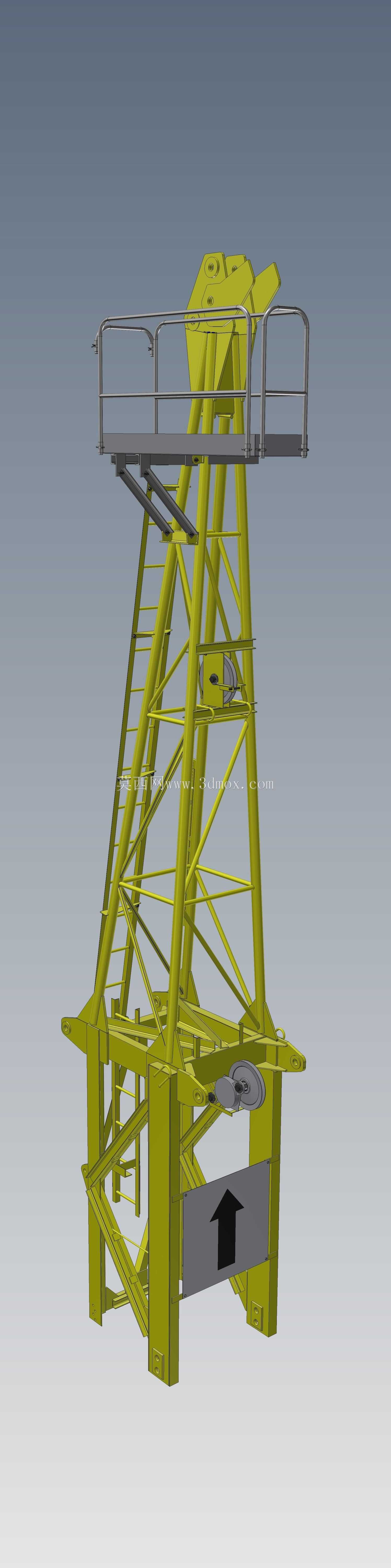

　　在建筑施工、港口堆场、大型设备安装等需要高空重物垂直与水平转运的作业场景中，塔式起重机的上部高峰结构是连接下部塔身标准节与上部起重臂、平衡臂、回转机构、司机室的核心承载部件，其结构合理性直接决定整台塔机的起重稳定性、作业覆盖范围与长期运行可靠性。本次呈现的10吨额定起重量塔机高峰结构，采用空间桁架式焊接钢结构设计，整体以方管、角钢作为主肢与腹杆焊接成型，相比实心板式结构可在保证同等承载强度的前提下降低40%以上的上部自重，减少下部塔身的承载负荷，同时降低整机迎风面积，提升高海拔、沿海强风区域作业的抗风稳定性。结构顶部预留有回转机构安装法兰面，可匹配外齿式回转支承的安装定位孔位，周边设置的检修平台采用防滑花纹钢板铺设，外围安装高度1.

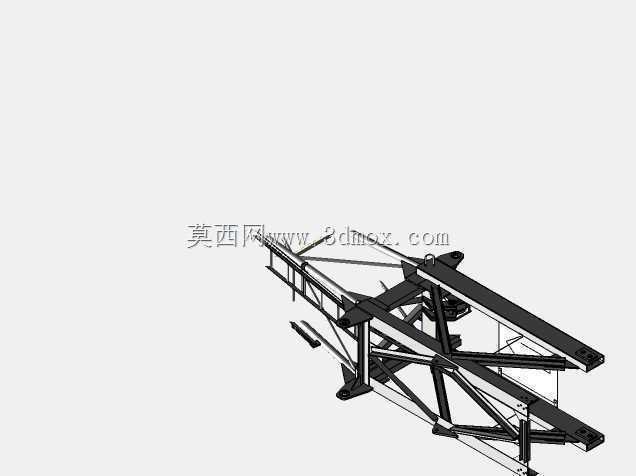

　　2米的安全防护栏杆，栏杆底部设置100mm高的挡脚板，满足高空作业安全规范要求，平台上预留的人员通行开口可直连司机室通道与臂架检修通道，方便运维人员日常检查回转减速机、回转齿圈润滑状态以及臂架连接销轴的磨损情况。结构下部采用十字形底架连接结构，四个支腿端面设置与塔身标准节连接的定位止口与高强度螺栓连接孔，安装时可通过止口快速定位，配合10.9级高强度螺栓完成与下部标准节的刚性连接，底架中部预留的空间用于安装回转中心的导电滑环、液压顶升机构的油路通道，避免线缆、油管在回转过程中发生缠绕干涉。主桁架的腹杆采用三角形布置形式，所有杆件连接节点均采用相贯线焊接工艺，节点处额外设置加劲肋板分散应力，避免长期交变载荷下出现焊缝开裂问题，

　　设计过程中通过有限元分析对10吨最大额定起重量、最大工作幅度、非工作状态最大风压等多种工况进行应力校核，确保主肢最大应力低于材料许用应力的70%，腹杆长细比控制在规范允许范围内，避免结构出现失稳风险。结构侧面设置的直爬梯连通下部塔身与上部检修平台，爬梯踏步间距控制在300mm，周边设置护圈保障攀爬安全，爬梯与主桁架的连接采用可拆卸螺栓固定，方便运输过程中拆分减少占地空间。安装边界方面，该结构整体运输宽度控制在2.5米以内，满足公路运输限宽要求，现场组装时可借助辅助汽车吊完成与下部塔身、上部臂架的对接，对接过程中通过底架的定位止口可快速调整同轴度，减少现场安装的校准时间。实际作业过程中，该结构需要承受上部起重臂传递的竖向起升载荷、

　　臂架回转产生的扭转力矩、风载荷产生的水平倾覆力矩，所有载荷通过主桁架杆件传递至下部十字底架，再均匀分散到各个塔身标准节主肢上，避免局部应力集中导致的结构变形。结构表面采用环氧富锌底漆加聚氨酯面漆的防腐涂装工艺，可适应户外长期日晒雨淋的作业环境，减少钢结构锈蚀速率，延长设备使用寿命。针对不同作业场景的需求，该结构的主肢杆件规格可根据起重量、工作幅度的参数调整进行适配，在保证安装接口通用的前提下，可匹配不同吨位等级的塔机上部机构安装，降低系列化产品的设计与制造成本。日常运维过程中，检修人员可通过上部平台直接观察到回转支承的连接螺栓状态、齿圈啮合情况，无需额外搭设检修架，大幅降低日常维护的作业难度与安全风险，结构上预留的多个传感器安装点位，可用于安装风速仪、倾角传感器、回转角度编码器等安全监测设备，实时反馈塔机作业状态，为安全作业提供数据支撑。
