塔式起重机吊钩总成结构设计

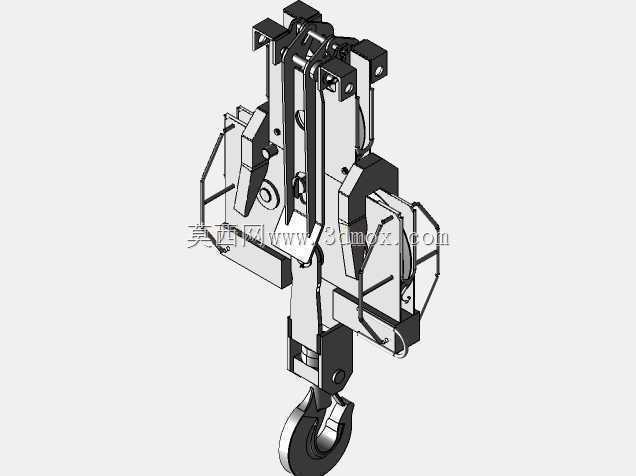

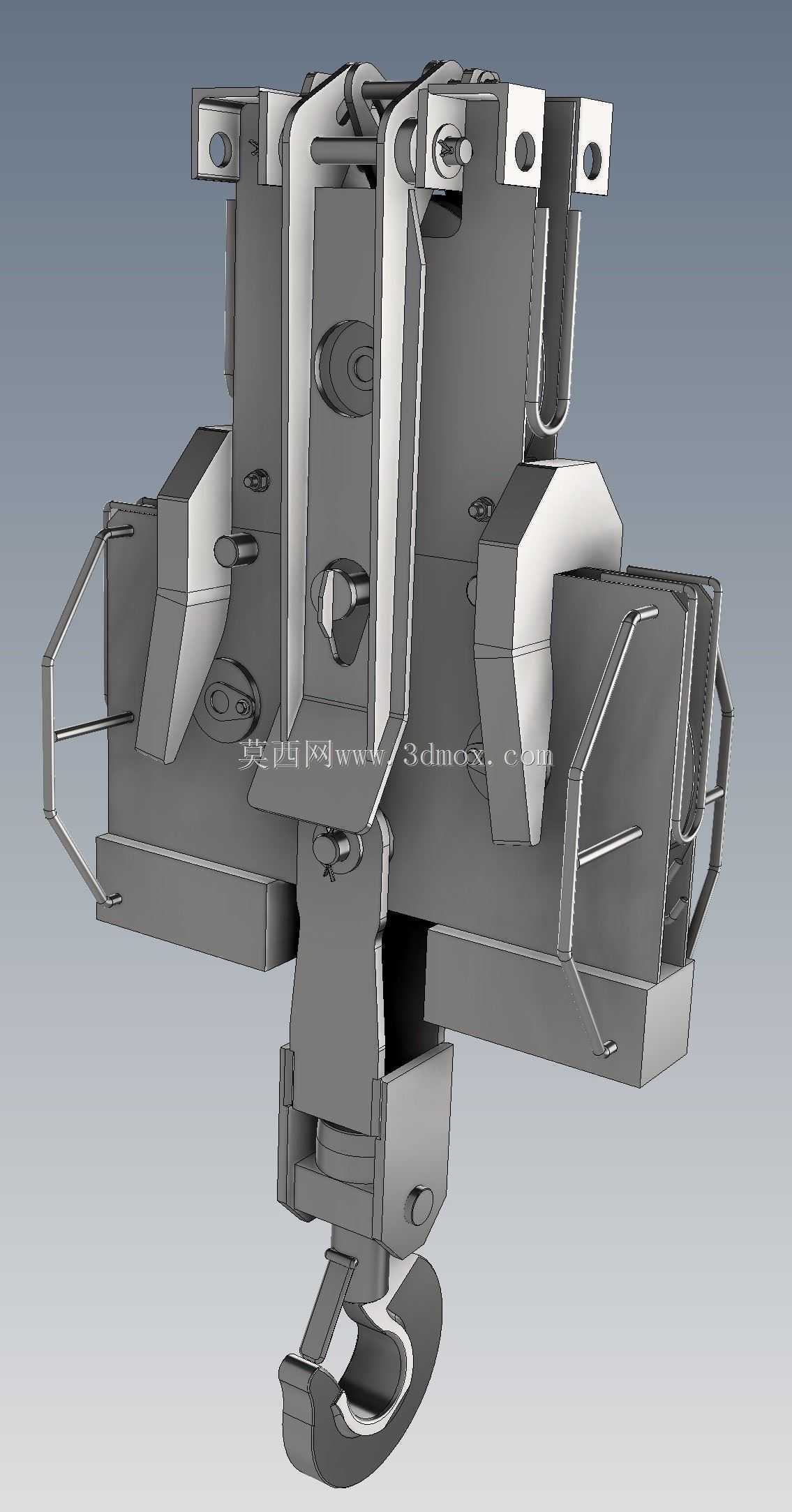

　　在建筑施工、重型设备吊装、港口物料转运等高频重载作业场景中，塔式起重机的吊钩总成是直接承载吊重、连接起升钢丝绳与被吊物的核心受力部件，其结构可靠性直接决定整台塔机的作业安全边界。这套吊钩总成的设计完全围绕塔机作业的实际工况展开，没有冗余的装饰性结构，每一处板件、销轴、滑轮护架的构型都对应着实际作业中的受力需求与防护要求。从结构布局来看，总成上部设置了对称布置的滑轮组安装腔，两侧的护板采用厚钢板折弯焊接成型，既能够对内部的起升滑轮形成侧向防护，避免作业过程中钢丝绳脱槽、外物磕碰滑轮绳槽，也作为主要的承力框架，将滑轮传递的钢丝绳拉力均匀传导至下部的吊钩连接结构。护板上预留的安装孔位严格匹配塔机起升机构的滑轮轴径、轴端固定方式，

　　安装时无需额外改制即可适配对应吨位等级的塔机头部起升端接口，安装边界的尺寸公差控制在机械配合的合理区间，既保证装配时的顺畅度，也避免长期作业中出现轴窜、旷量等问题。中部的连接架采用对称式的板件拼接结构，设置了多组销轴连接位，一方面承担滑轮组与下部吊钩的力传导作用，另一方面集成了防脱挡块的安装位点，作业时吊钩起升至上极限位置时，挡块能够与塔机臂架头部的限位结构配合触发限位信号，避免过卷冲顶的安全事故。下部的吊钩部分采用钩头与吊钩横梁组合的结构，钩头的开口尺寸、曲率半径按照对应额定起重量的吊装索具规格设计，能够适配常用的吊装钢丝绳扣、卸扣的连接尺寸，钩身的截面变化经过受力优化，在应力集中的钩颈位置做了圆弧过渡处理，

　　降低交变载荷下的疲劳断裂风险；吊钩横梁与上部架体的连接采用推力轴承配合，保证吊重状态下吊钩能够顺畅水平回转，方便作业人员调整被吊物的朝向，减少索具扭转带来的额外载荷。整套结构的外形尺寸充分考虑了塔机作业的空间边界，整体宽度控制在臂架头部滑轮组的安装间隙范围内，不会在起升、变幅过程中与臂架结构、周边附着杆件发生干涉；高度方向的尺寸匹配起升机构的钢丝绳缠绕倍率，保证吊钩处于最低作业位置时，起升卷筒上仍保留足够的安全圈数钢丝绳。设计过程中针对不同工况的受力状态做了针对性的结构强化，比如滑轮护板的外侧焊接了加强筋，对应钢丝绳跳槽后的侧向冲击载荷；吊钩的防脱棘爪采用扭簧自动复位结构，无需人工手动拨正即可始终贴紧钩头开口处，

　　防止索具从钩口意外脱出。所有销轴连接的位置都设计了轴端挡板与开口销的固定结构，避免长期受振动、交变载荷影响出现销轴窜出的问题；各铰接位置的配合间隙控制在合理范围，既保证转动灵活性，也不会因间隙过大产生额外的冲击载荷。从实际作业的适配性来看，这套吊钩总成能够覆盖对应吨位塔机的常用作业工况，无论是建筑工地上的钢筋、模板、预制构件吊装，还是工业厂区内的重型设备安装移位，都能通过稳定的结构设计传递载荷，各部件的维护可达性也做了充分考虑，滑轮轴、吊钩横梁的润滑点都预留了操作空间，日常维保无需完全拆解总成即可完成注油、磨损检查等操作，符合作业现场的设备维护习惯。
