AutoCAD绘制的越野汽车二维工程图纸

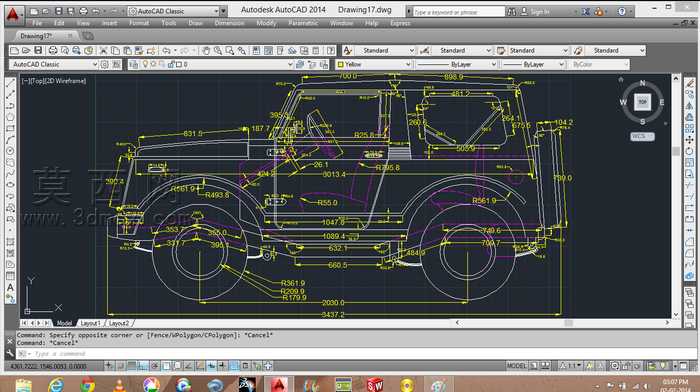

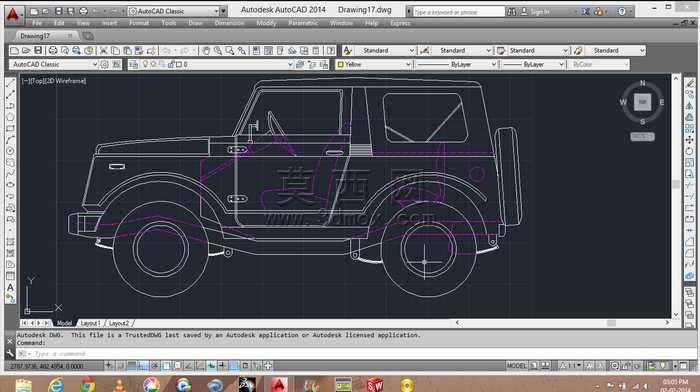

本作品为在AutoCAD平台完成的越野车型二维工程设计图纸，完整还原了硬派越野车型的侧面轮廓与核心结构尺寸。设计过程以谷歌参考图片为造型蓝本，先通过多段线命令勾勒车身整体外轮廓，确定轴距、轮距、车身高度等核心基准参数，再逐步细化车门、车窗、轮拱、车顶防滚架等局部造型结构。图纸采用分层绘制逻辑，将轮廓线、尺寸标注线、辅助参考线分别放置在不同图层，通过不同颜色区分线条属性，黄色尺寸标注层清晰标注了各部位的精确尺寸，涵盖轮径、轮拱弧度、车门开合边界、车窗倾角、前后悬长度等关键参数，紫色辅助线用于标注圆弧半径、倾斜角度等几何约束信息。绘制过程中严格遵循机械制图规范，对车身曲面过渡位置采用圆弧拟合处理，保证线条流畅度与尺寸精度的平衡，轮拱位置的多段圆弧标注清晰呈现了越野车型大行程悬架对应的轮包空间设计，车顶防滚架的结构线条完整还原了硬派越野的安全结构特征。图纸坐标体系采用世界坐标系，左下角标注原点基准，所有尺寸均以毫米为单位进行标注，可直接作为三维建模的参考底图使用，也可用于车身结构的初步方案评审与尺寸校验，完整呈现了从参考造型到标准化工程图纸的转化过程，为后续的三维模型搭建、结构细化、生产加工提供了精准的二维尺寸依据。
