提升给料机筒仓物料转运结构设计

　　在散状物料处理的工业场景中，给料环节的衔接顺畅度直接决定整条生产线的连续运行效率，提升给料机筒仓作为衔接物料暂存与定量给料的核心结构，其设计合理性直接影响物料流通的顺畅性，避免出现架桥、堵料、下料不均等常见工况问题。从实际工程应用来看，这类结构常配套在散料输送生产线的中转节点，比如建材行业的砂石骨料转运、粮食加工行业的原粮输送、化工行业的颗粒原料投料环节，都需要这类储料给料一体化结构来平衡上游来料的间歇性与下游给料的连续性，抵消前后工序的产能波动差。

　　设计这类结构时，首先要考虑物料的流动特性，针对不同安息角的散状物料，筒仓的锥段倾角需要做针对性匹配，比如对于流动性较好的塑料颗粒，锥段倾角可以略小于物料安息角3到5度，而对于含水率偏高、易粘结的粉料，锥段倾角需要比物料安息角大5到8度，同时在锥段内壁预留助流装置的安装位，比如空气炮、振动器的安装法兰，避免后期改造时破坏整体结构强度。筒仓的直段部分设计需要兼顾储料容积与厂房高度限制，直段高度过高会增加物料对仓壁的静压力，容易导致下部物料压实结拱，直段高度过低则无法起到足够的缓冲储料作用，一般直段的有效储料容积按照下游给料设备10到15分钟的额定给料量来计算，既能够抵消上游来料的短暂中断影响，也不会因为储料过多导致物料在仓内停留时间过长出现板结。

　　筒仓与提升机的衔接部位是设计的重点，进料口的位置需要避开仓内物料的直接冲击区域，通常会在进料口下方设置缓冲挡板或者导料溜槽，让进入仓内的物料沿着仓壁缓慢滑落，减少物料下落对仓底给料机构的直接冲击，同时避免进料时物料裹挟大量空气进入仓内，导致仓内粉尘外溢。仓体的侧壁需要设置必要的检修人孔与料位检测接口，人孔的位置一般设置在直段与锥段的衔接位置，方便检修人员进入仓内清理结拱物料或者更换内部耐磨衬板，料位计的安装位需要分别对应高料位、低料位两个报警点位，高料位点位用来联锁上游提升机的停机信号，避免物料满仓溢出，低料位点位用来联锁下游给料设备的报警信号，提醒操作人员及时补料，避免给料机空转。

　　外形尺寸与安装边界的匹配上，筒仓的支撑结构需要与现场的安装基础做对应，支腿的跨距要避开下方给料设备的维护空间，同时支腿的强度需要满足满仓物料总重量的1.5倍动载荷系数要求，考虑到设备运行时的振动影响，支腿与基础的连接需要采用二次灌浆的固定方式，避免长期运行出现结构偏移。筒仓的出料口尺寸需要与下方给料设备的进料口做无缝衔接，出料口的法兰尺寸要匹配给料设备的接口标准，同时在出料口位置设置可调节的闸板阀安装位，方便在设备维护时切断仓内物料，不需要排空整个仓体就能完成给料部件的检修更换。

　　从结构细节来看，仓壁的板材厚度需要根据仓体直径做梯度设计，直段上部因为物料静压力较小，可以采用相对较薄的板材，越靠近锥段下部，物料的侧压力越大，板材厚度需要逐级增加，同时在仓体外部设置加强筋，加强筋的间距根据板材厚度与载荷计算确定，避免满仓时仓壁出现鼓胀变形。对于磨损性较强的物料，比如矿石、矿粉类物料，锥段内壁需要铺设耐磨衬板，衬板采用可更换的螺栓连接结构，衬板的磨损量达到设计阈值时可以直接在仓外完成更换，不需要进入仓内作业，降低维护的安全风险。

　　实际工况中，这类筒仓结构还要考虑防尘与密封要求，仓顶需要设置呼吸口与除尘管道接口，呼吸口用来平衡仓内的气压，避免进料时仓内正压导致粉尘外溢，出料时仓内负压导致外界粉尘吸入，除尘接口连接厂区的集中除尘系统，控制仓内的粉尘浓度在安全范围内，避免出现粉尘爆炸的风险。仓体的整体设计还要考虑环境温度的影响，对于在低温环境下运行的工况，锥段部分需要预留伴热装置的安装空间，避免物料因为温度过低结露粘结在仓壁上，导致下料不畅。

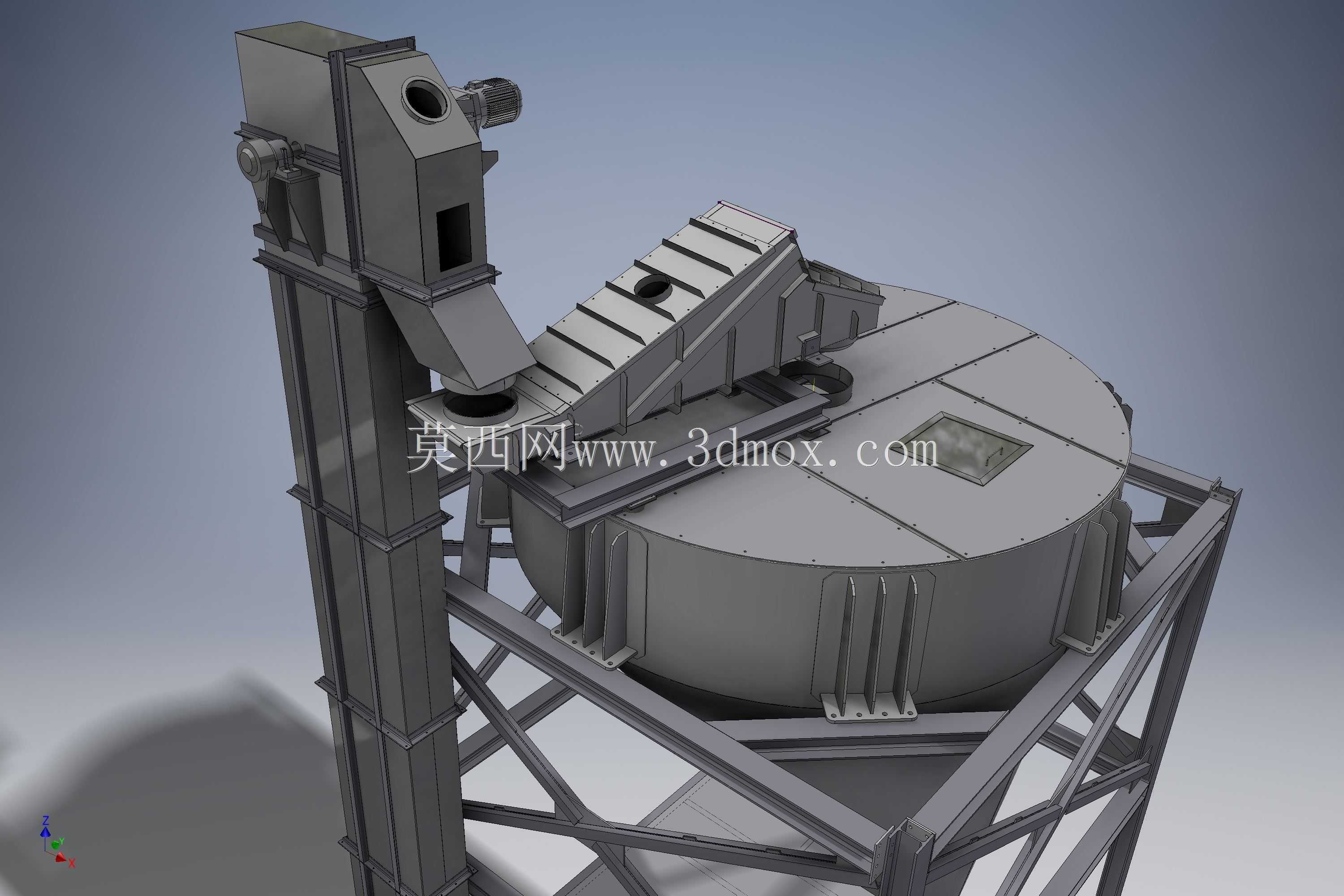

　　在三维建模过程中，这类结构的设计需要提前协调上下游设备的接口尺寸，把所有外部连接的法兰、安装孔位的位置做精准定位，避免现场安装时出现接口错位的问题，同时要预留足够的安装操作空间，比如螺栓连接的位置要预留扳手的操作空间，检修门的开启方向不能与周边的管线、结构产生干涉。整个结构的重心需要控制在支撑结构的中心范围内，避免满仓时出现重心偏移，导致支撑结构受力不均，长期运行出现结构疲劳损坏。
