木材倾斜输送提升机架结构设计

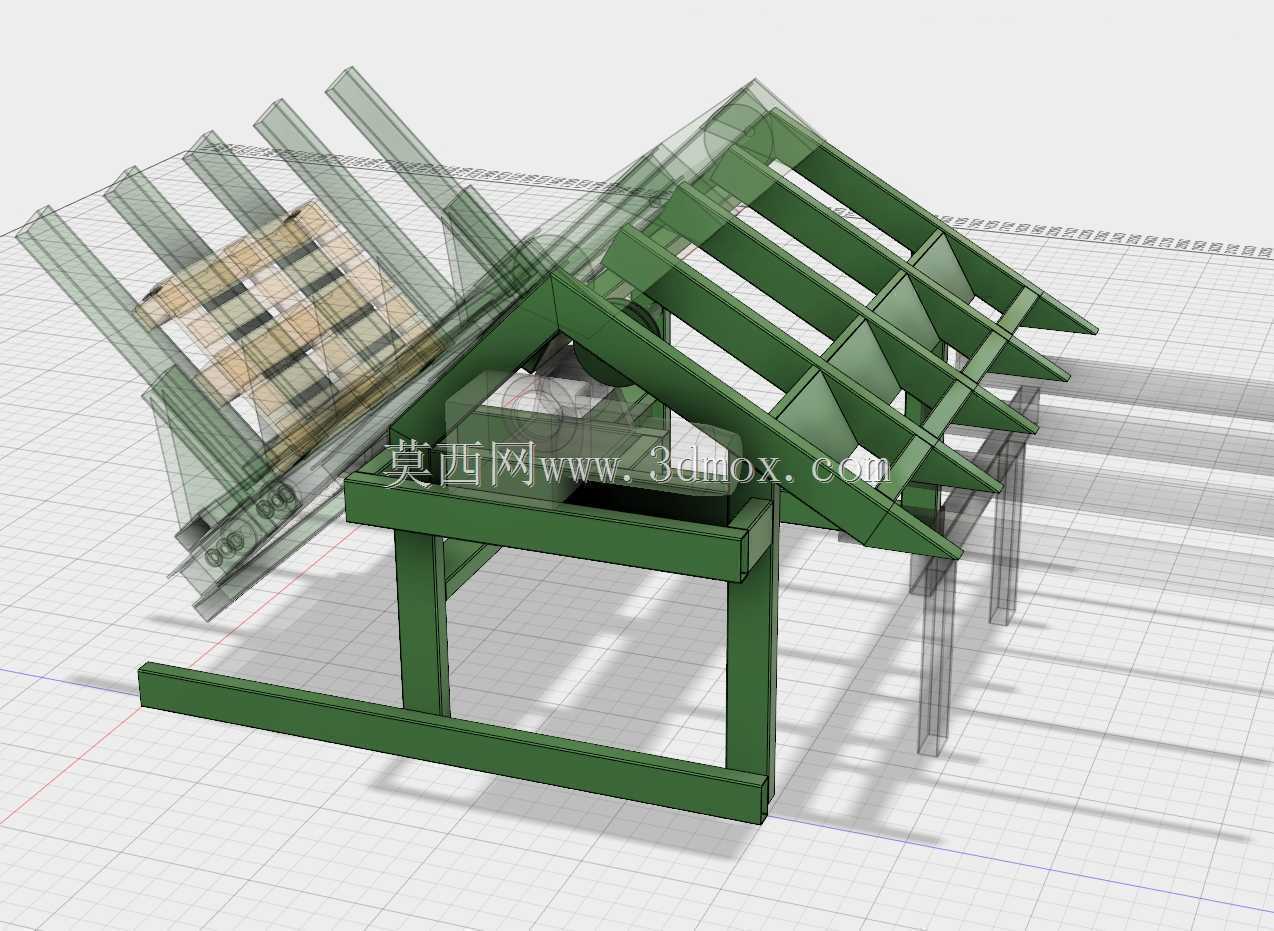

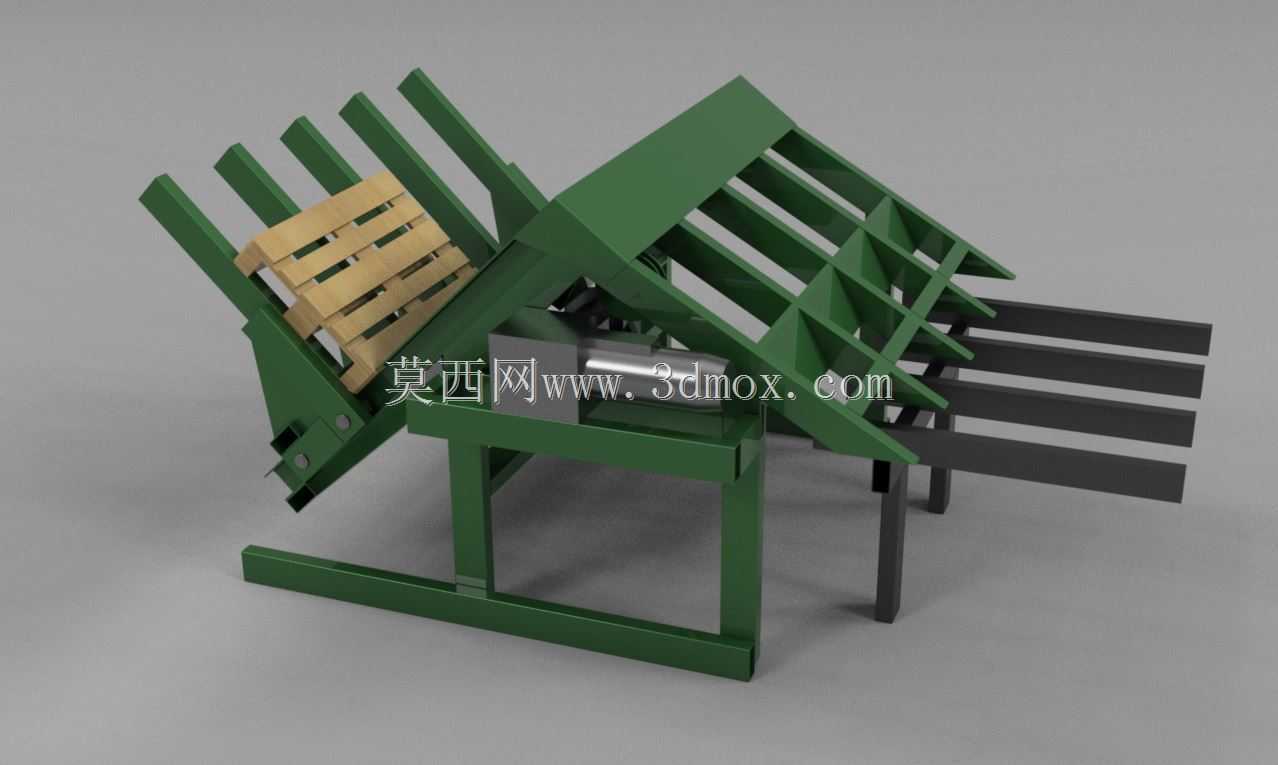

　　在木材加工生产线的进料段，原木或裁分后的方料往往需要从地面料堆区域输送至后续剖分、铣削设备的进料口，受车间场地布局限制，多数产线无法布置长距离水平输送线完成高度差过渡，倾斜式提升结构就成了兼顾占地与上料效率的首选方案。这套倾斜提升结构的整体框架采用矩形型钢焊接成型，底部设置横向通长的支撑底梁，直接与车间预埋的地脚安装板通过螺栓锁紧，底梁向进料端延伸出的悬挑段可承接地面料堆的来料，无需额外增设接料导板，减少现场安装的辅件配置。倾斜段的主梁采用双拼槽钢对焊结构，主梁的倾斜角度参考常规木材加工的上料摩擦角设置，避免木材在输送过程中出现打滑回退的问题，主梁之间间隔布置横向支撑肋，肋板上预留输送辊组或者链板托架的安装孔位，

　　可根据现场输送物料的规格灵活更换承载组件。顶部的出料端设置水平延伸的过渡架，过渡架的高度与后续加工设备的进料工作台面齐平，架体上设置的挡料限位条可保证木材出料时的位置精度，避免偏斜进入下一道工序造成加工误差。从结构受力角度看，这套架体在设计时优先考虑了动载下的稳定性，底部支撑腿与倾斜主梁之间设置斜向加强撑，将提升段的载荷直接传导至底部底梁，避免长期受载后主梁出现下挠变形；架体所有焊接位置均采用连续角焊缝，焊后做去应力处理，减少焊接变形带来的安装精度偏差。安装边界方面，这套架体的横向宽度适配常规小径原木与建筑木方的输送宽度，整体占地长度比同提升高度的垂直提升设备缩短近四成，适合老旧车间改造时的场地受限场景；

　　架体的侧方预留驱动组件的安装支座，可根据输送载荷大小匹配对应的减速驱动单元，无需额外焊接安装支架。实际应用中，这类倾斜提升结构除了用于木材加工产线，也可适配其他规则长条型物料的高度差输送，只需更换承载面的防滑结构即可，架体本身的模块化设计也方便后期根据产线调整需求，加长或者缩短倾斜段的长度，减少二次改造的成本。在三维建模过程中，所有型材的交接位置均做了贴合处理，焊缝位置预留了合理的焊脚尺寸空间，安装孔位采用标准通孔设计，符合通用机械安装的公差要求，建模时还原了架体的实际装配关系，可直接用于工程出图或者结构受力仿真参考，也能作为同类输送提升设备的设计参考模板，帮助结构设计人员快速完成同类型设备的方案搭建，减少重复建模的工作量。
