手推单轨起重运行滑车结构设计

　　这款单轨运行滑车主要适配工字钢轨道布设的车间作业场景，在机加工车间重型工件工位转序、仓储库区重型物料高位存取、小型设备安装检修的短距离吊装移位作业中应用广泛，可搭配手拉葫芦或小型电动葫芦组成完整的轻型起重作业单元，无需额外布设复杂的供电线路，仅依靠人力操作即可完成沿轨道方向的水平移动，适配无防爆要求的常规工业作业环境，在厂房层高有限、无法布设大型起重设备的作业区域实用性极强。

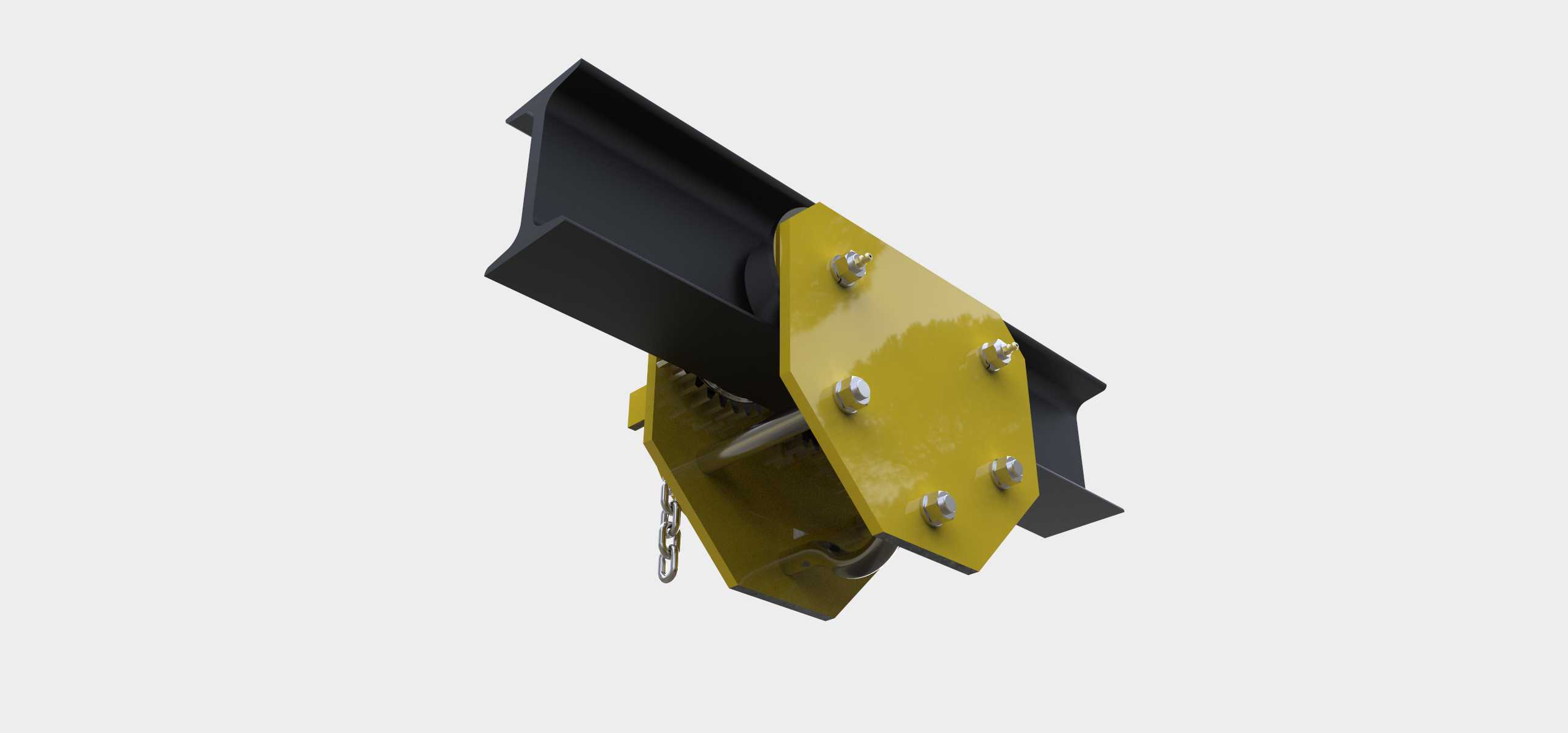

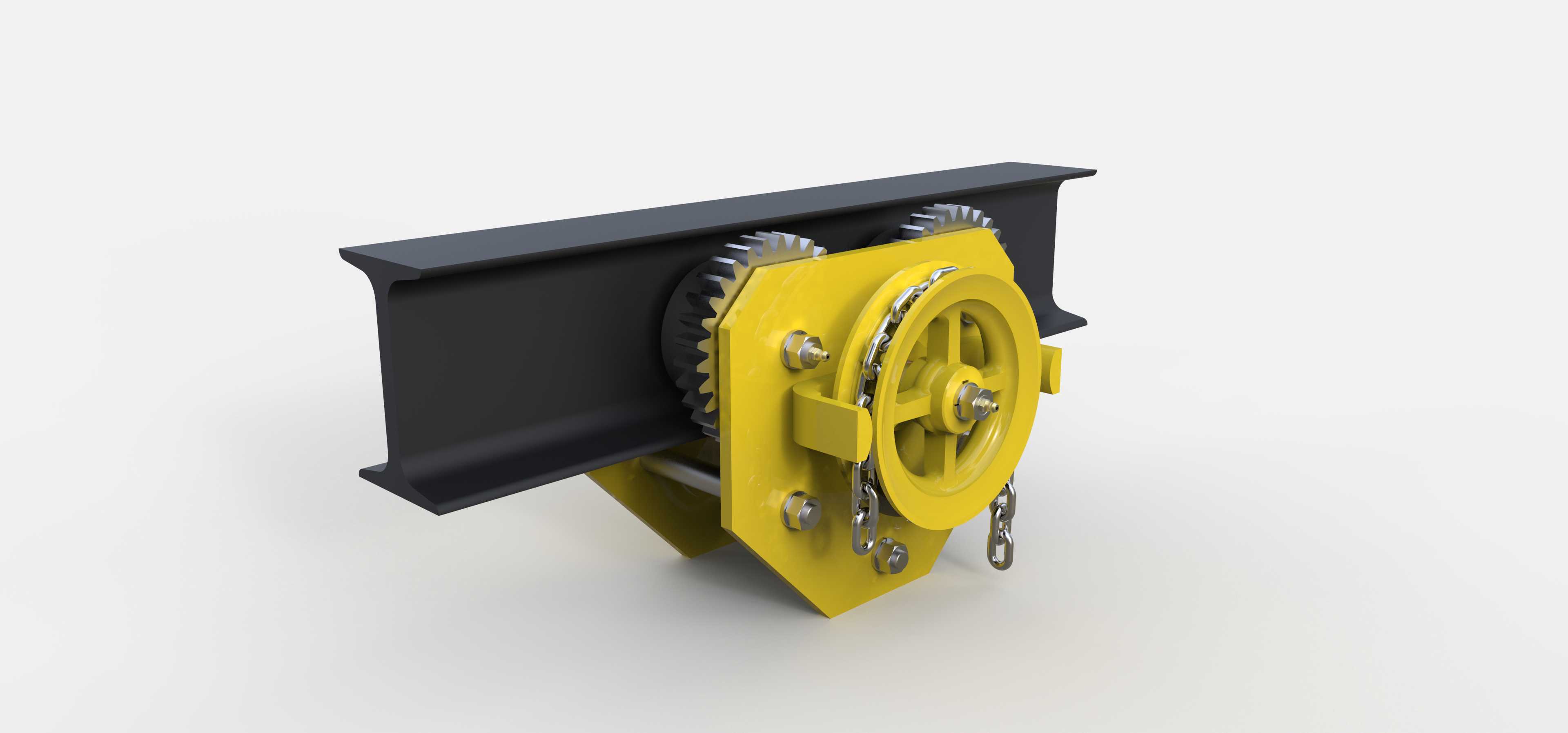

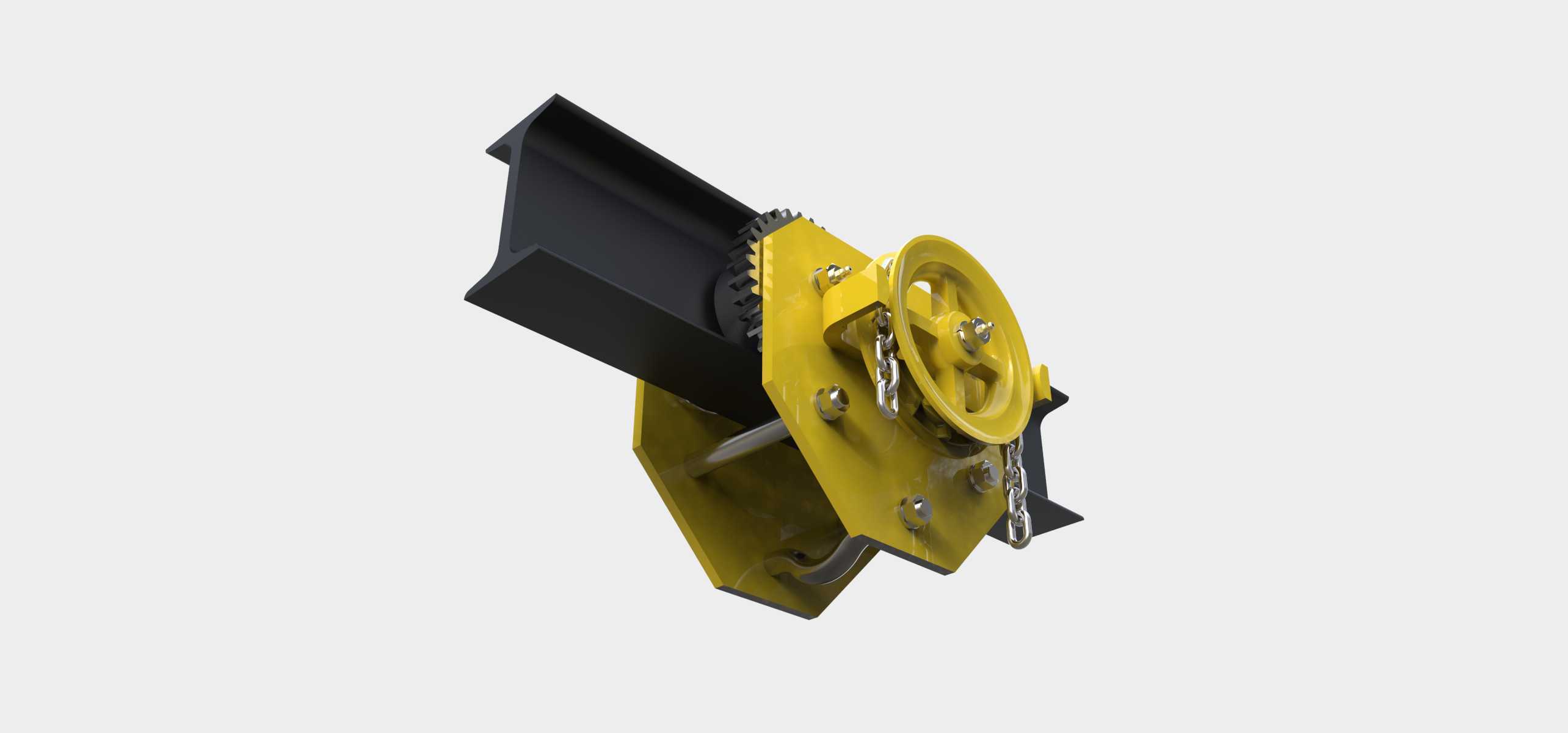

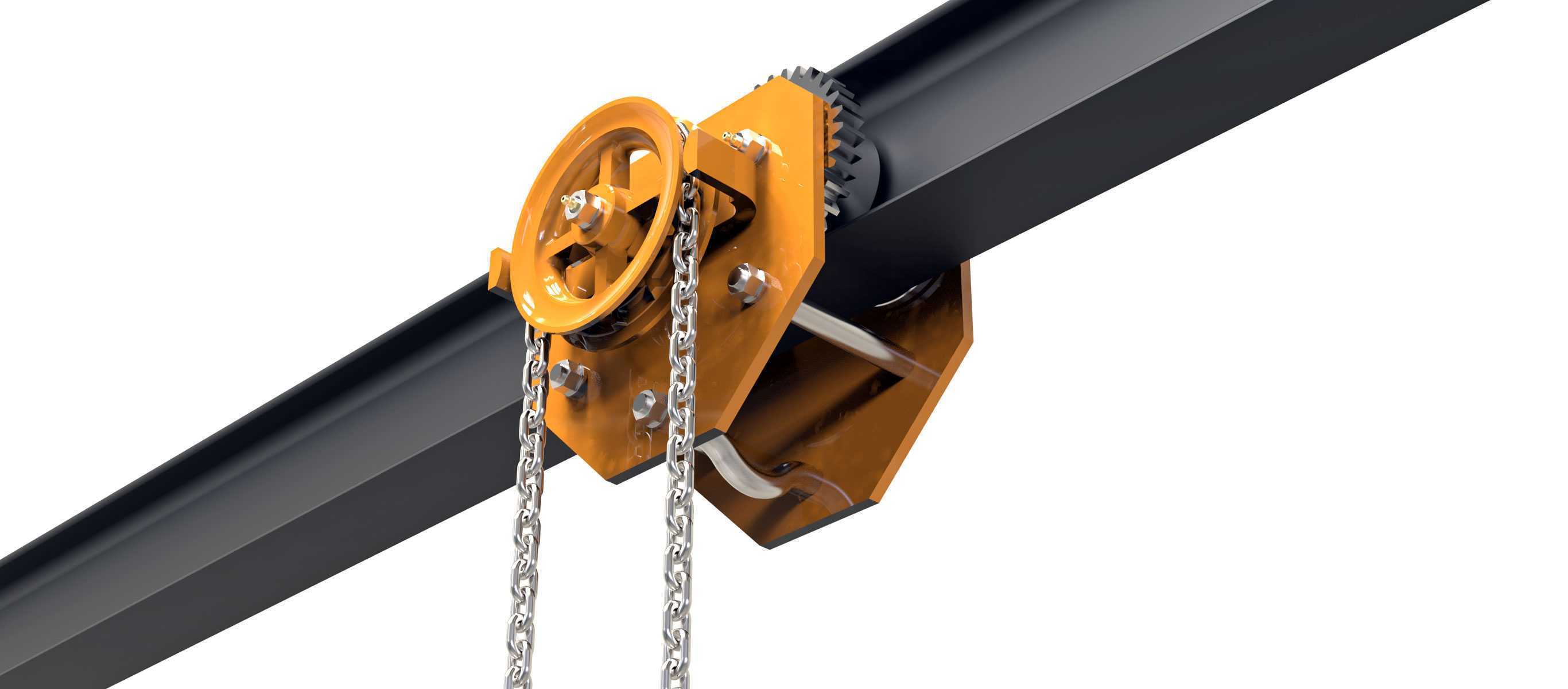

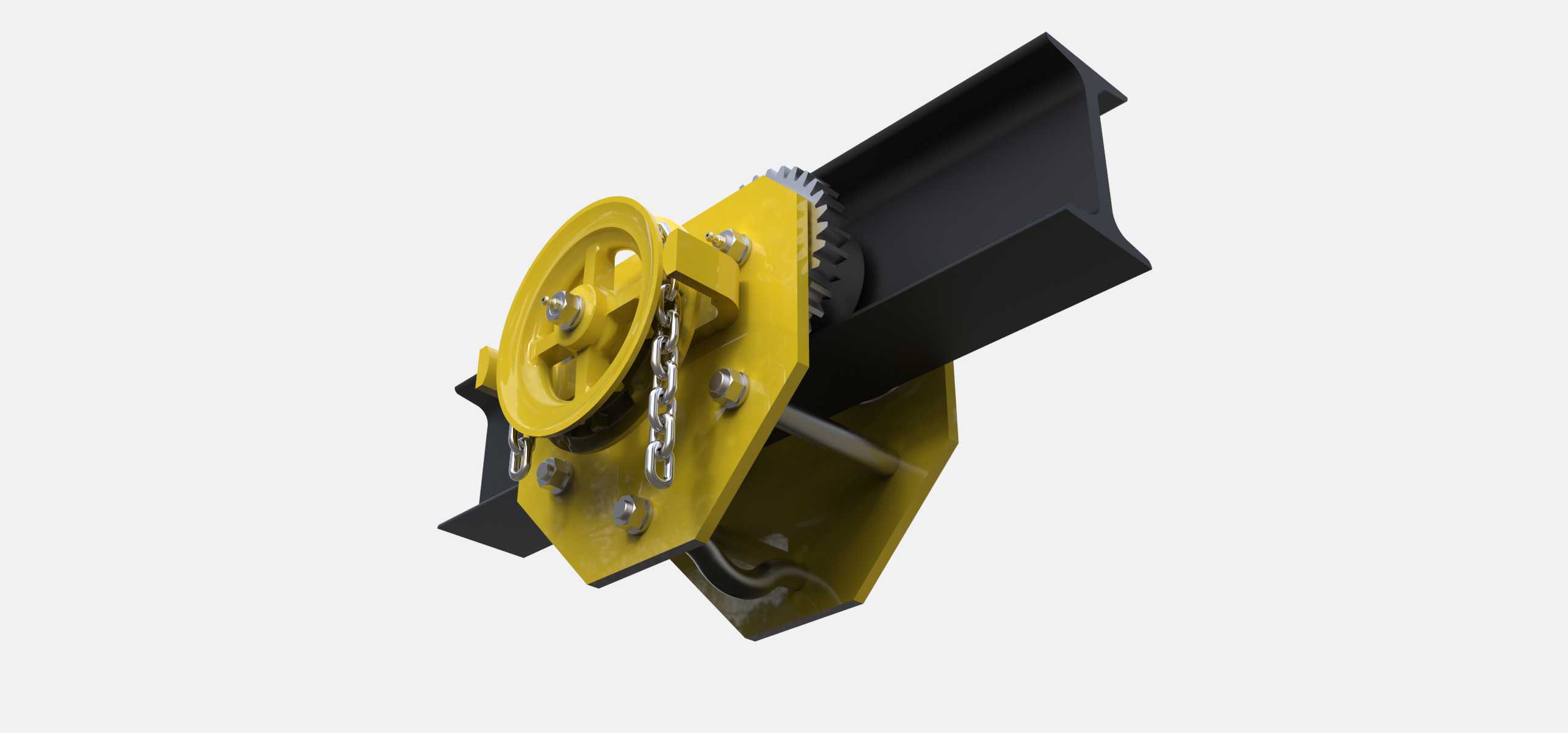

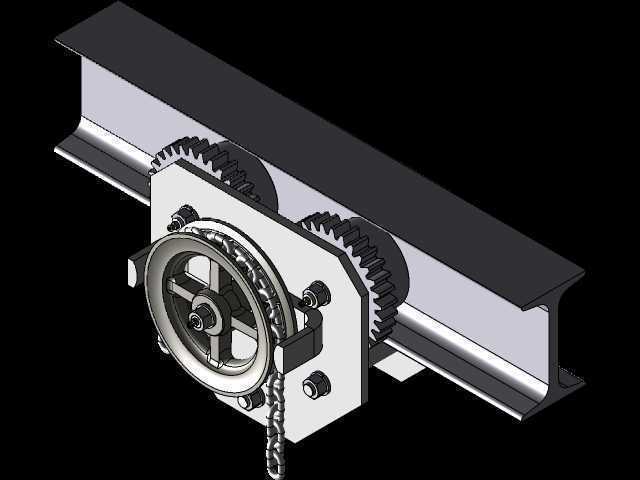

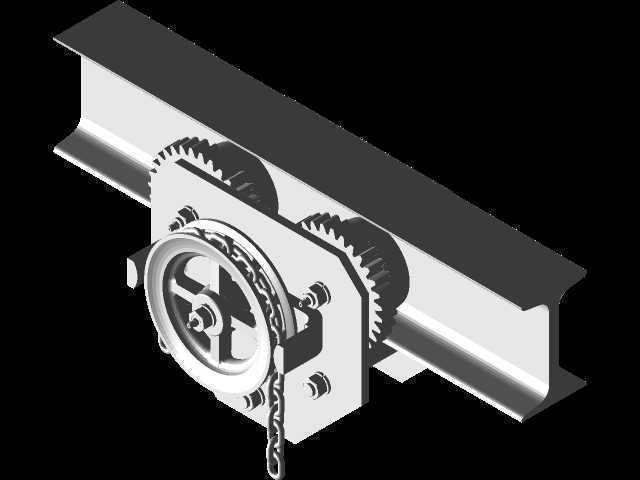

　　从功能特性来看，该滑车采用左右对称的夹装式结构卡合在工字钢轨道翼缘上，两侧的行走轮直接贴合工字钢翼缘上表面，通过手拉链轮带动传动齿轮副驱动行走轮同步转动，实现沿轨道方向的平稳移动，传动齿轮采用外露式开式齿轮布局，日常维护时可直接观察齿面磨损情况，加注润滑脂的操作空间充足，无需拆解主体结构即可完成常规保养。滑车下部预留了标准的吊具连接挂点，可直接悬挂吊钩或配套葫芦的上挂点，挂点位置经过居中校准，负载状态下可保证整体重心与轨道中心线重合，避免行走过程中出现偏载卡滞、单侧轮压过大的问题。

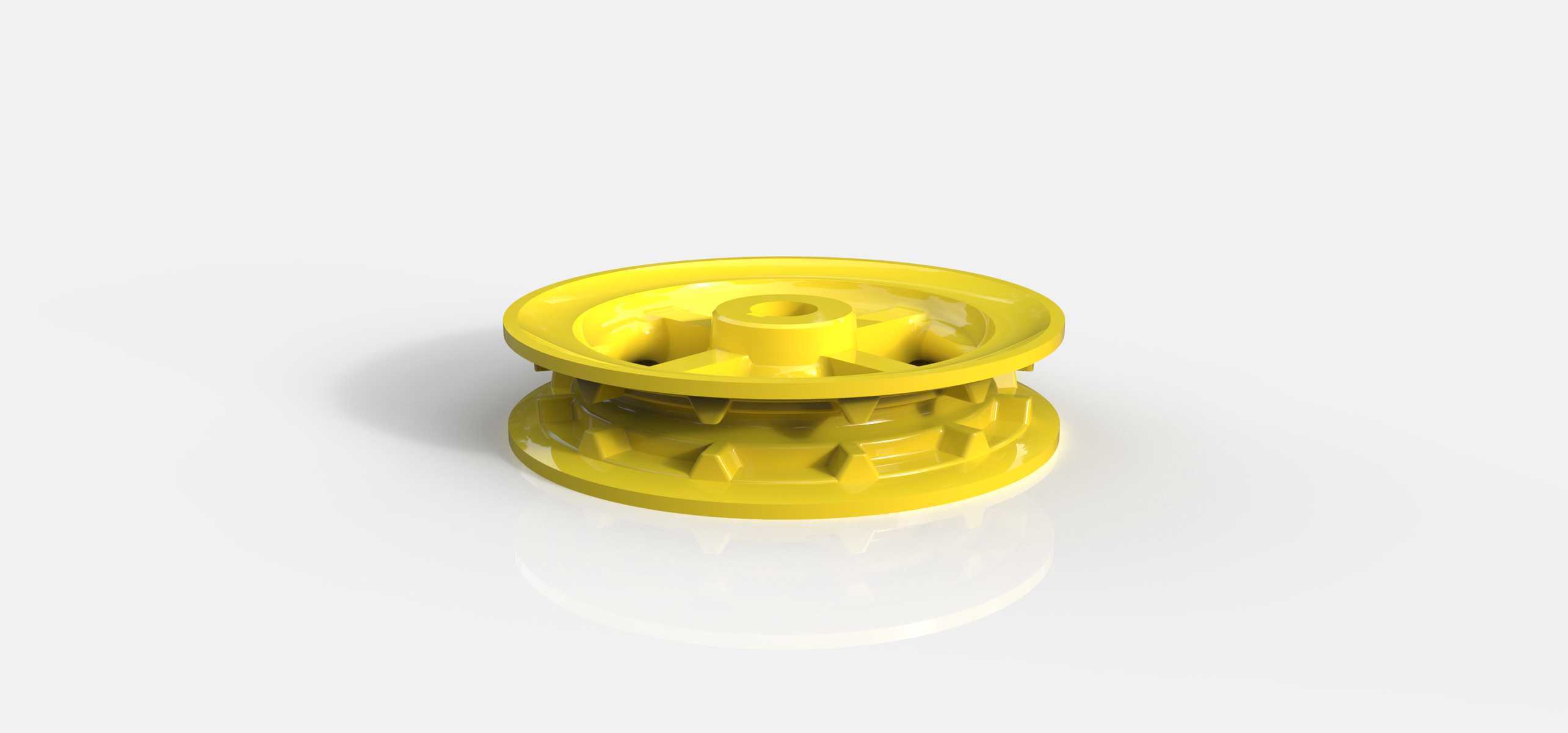

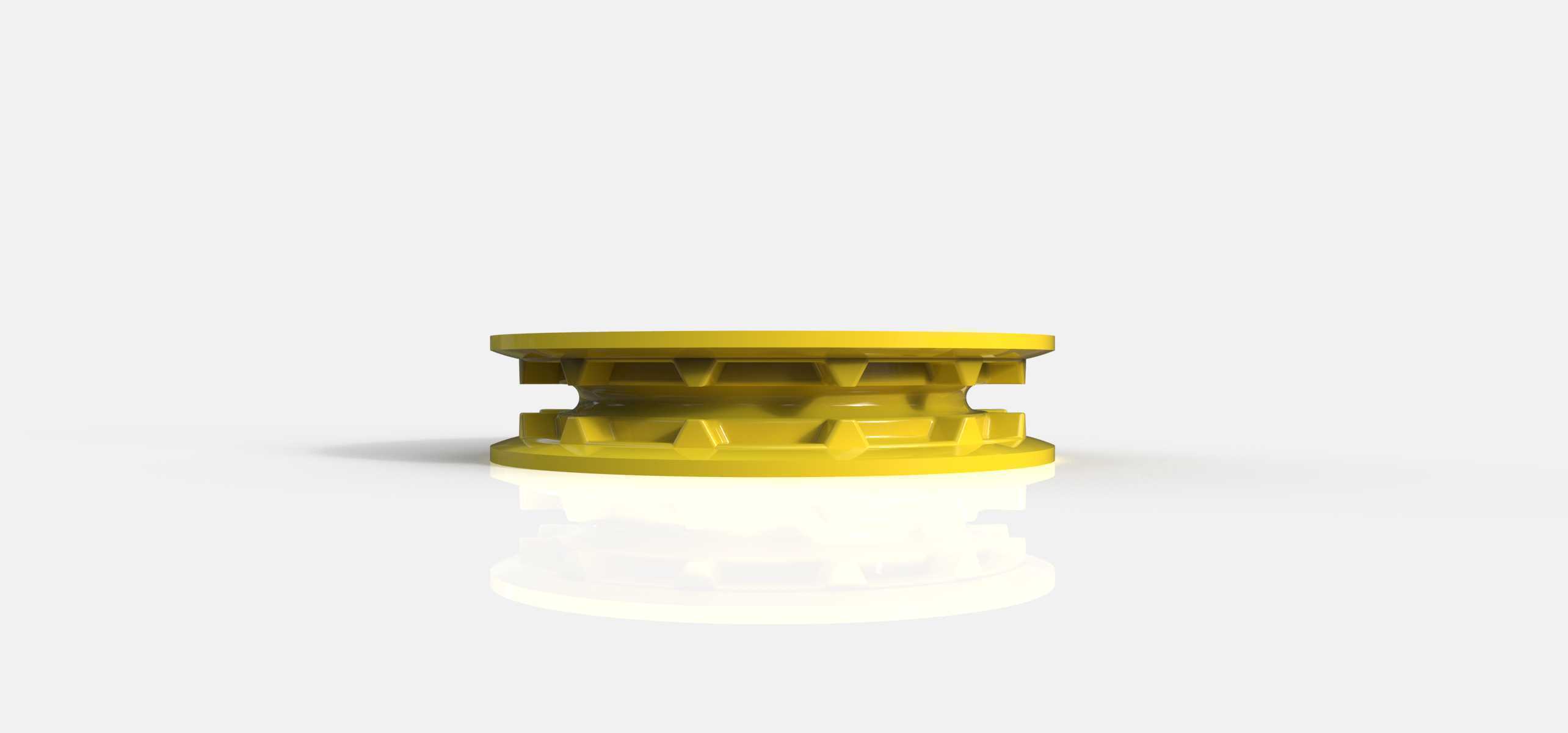

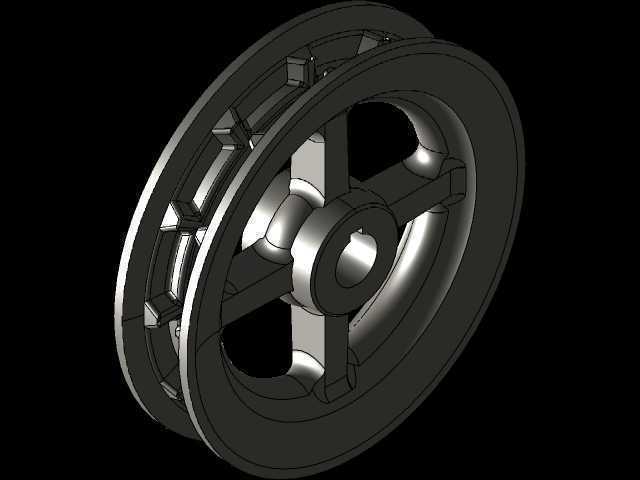

　　设计过程中首先明确了适配的工字钢轨道规格范围，行走轮的轮缘间距预留了足够的调节余量，可通过两侧的调节螺栓调整轮组与轨道翼缘的间隙，既保证行走过程中无明显晃动，又不会因间隙过小出现卡轨现象，调节螺栓采用防松螺母锁止，长期负载运行下也不会出现间隙偏移。主体承载侧板采用加厚钢板折弯焊接成型，焊接位置集中在受力传递路径上，所有焊缝均采用连续角焊缝，焊后去除焊渣并做应力释放处理，避免长期负载下出现焊缝开裂变形。手拉链轮的齿形经过优化，与标准起重链条的啮合间隙控制在合理范围，拉动链条时无跳齿、卡链现象，操作力经过传动比匹配设计，额定负载状态下单人即可轻松拉动实现滑车移动，无需额外施加过大的操作力。

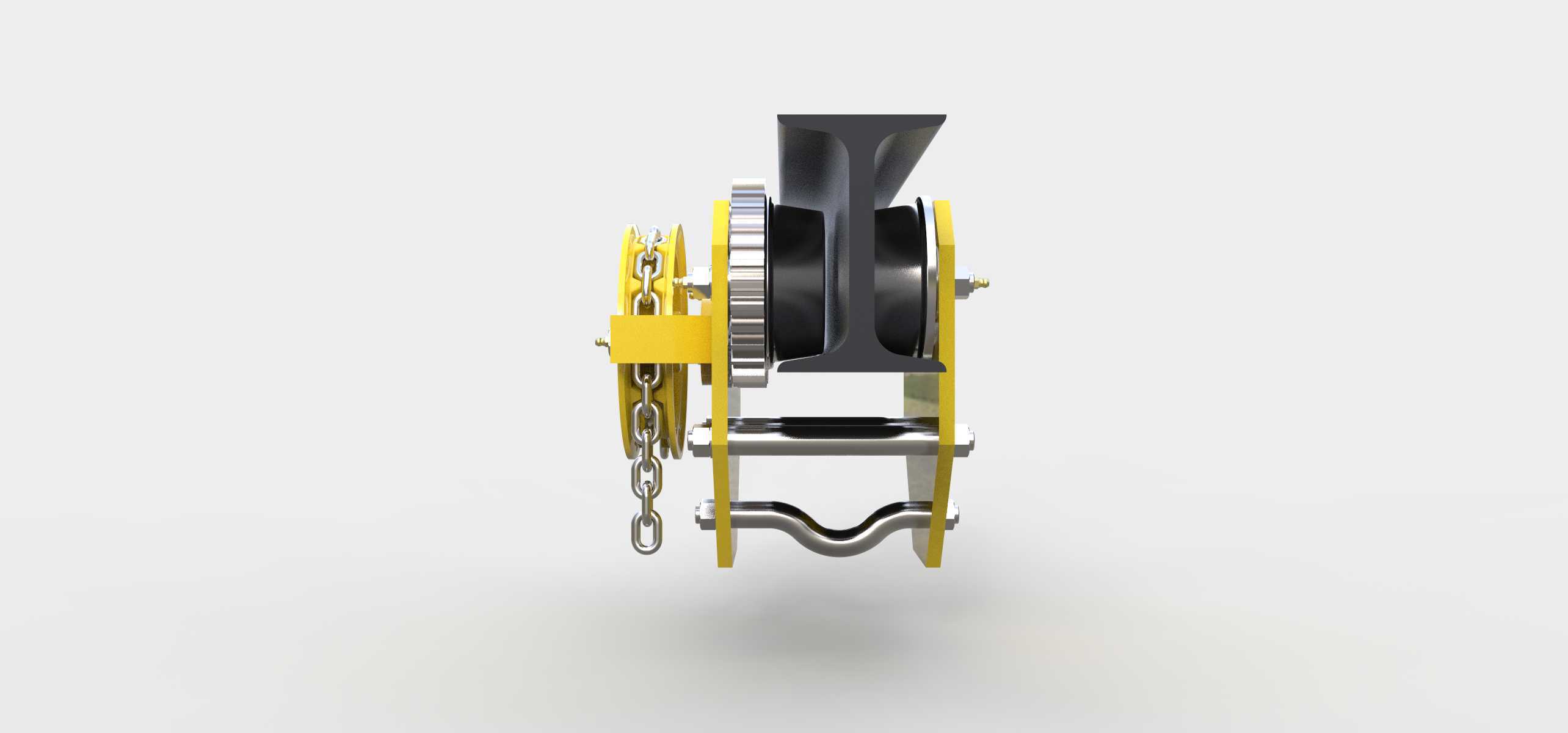

　　安装边界方面，该滑车的整体宽度根据适配的最大工字钢翼缘宽度设计，安装时无需拆解主体结构，仅需松开一侧的调节轴端挡圈，将滑车整体卡入工字钢轨道后重新装回挡圈、调整轮缘间隙即可完成安装，安装过程无需大型辅助设备，两名作业人员配合即可在半小时内完成单台滑车的布设。滑车的下部挂点最低点与轨道上表面的垂直距离经过紧凑化设计，尽可能压缩了整体占用的垂直空间，在厂房净空高度有限的场景下，可最大化提升有效起升高度，避免因滑车自身高度过大导致起升行程不足。行走轮的轮缘采用圆弧过渡设计，经过轨道接缝、轨道 minor 安装偏差位置时可平顺通过，不会出现硬性撞击导致的运行卡顿。

　　日常使用过程中，需要定期检查行走轮的轴承转动灵活性、齿轮副的齿面磨损量、链条的链节磨损伸长量，当齿面磨损量超过原齿厚的15%时需要及时更换齿轮，链条伸长量超过原长度的3%时需要更换配套链条，避免负载状态下出现断链、打滑的安全隐患。该滑车的结构没有复杂的电控或液压元件，整体可靠性高，故障点极少，在常规维护周期内可长期稳定运行，适合作为轻型起重作业的配套运行部件，在中小型制造车间、五金仓库、设备维修班组的作业场景中适配性极强。
