液压系统用螺纹连接式分流阀结构

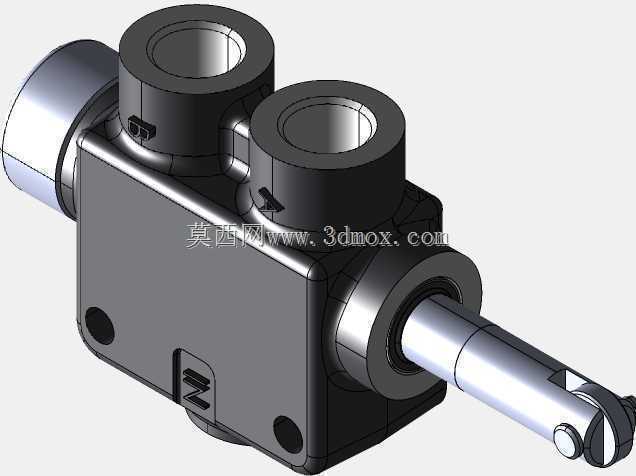

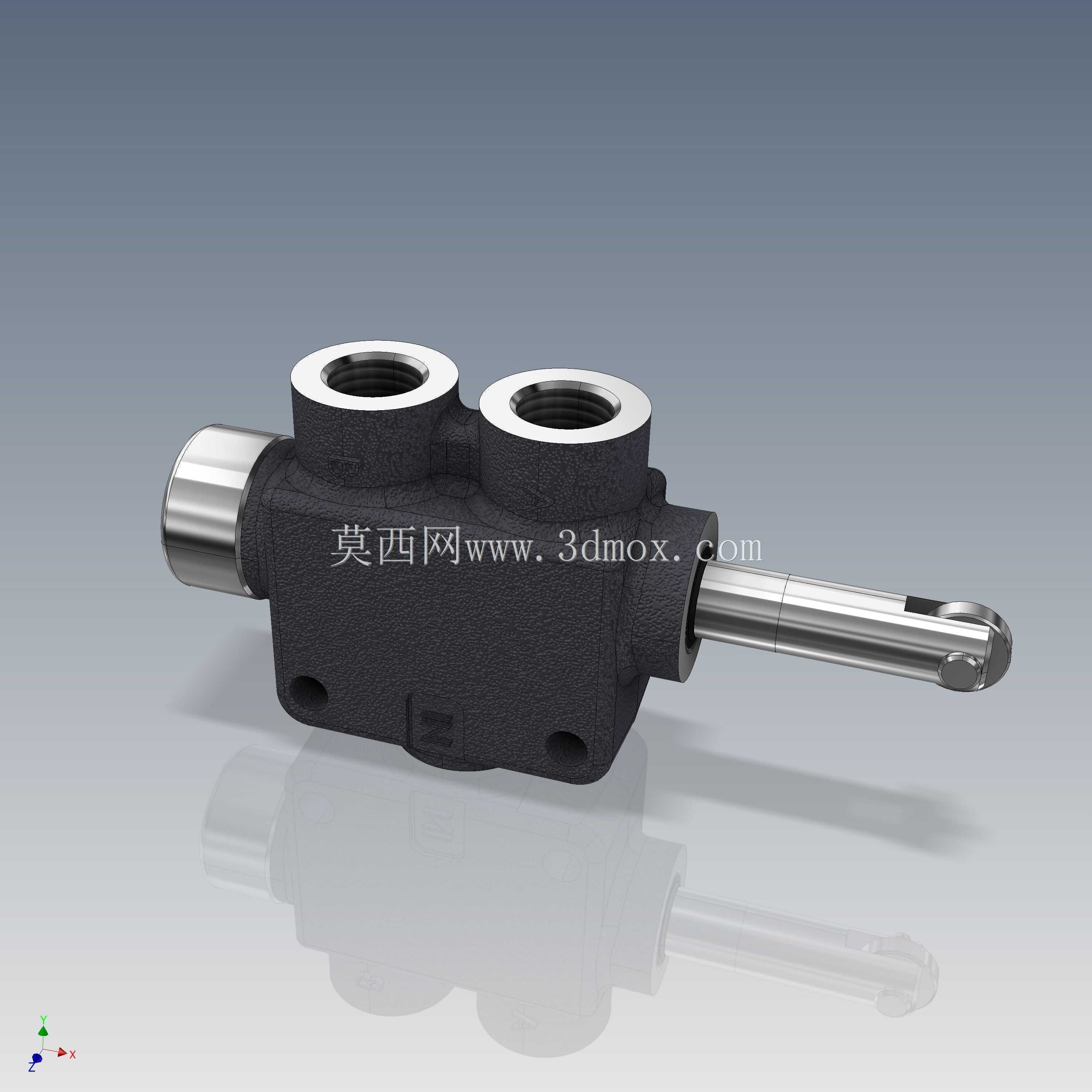

　　在工程机械、农业装备、小型液压机具的液压回路搭建中，分流阀是实现双执行元件同步动作、流量按需分配的核心控制元件，这款分流阀的结构设计完全适配中小流量液压系统的安装与使用需求，在小型装载机的转向与动臂辅助供油回路、农用拖拉机的液压输出分路、小型升降平台的双缸同步控制场景中都能适配。阀体采用整体式铸铁铸造成型，表面做发黑防锈处理，能适应户外作业的潮湿、多粉尘工况，避免长期使用后出现阀体锈蚀、油液渗漏的问题。阀体上部设置两个内螺纹油口，为标准公制内螺纹结构，可直接对接常用的液压高压胶管接头，无需额外加装过渡接头，减少管路连接的泄漏点；阀体一侧伸出的阀芯推杆为镀铬精加工件，表面粗糙度控制在Ra0.8以内，与阀体内部的导向套配合间隙控制在0.

　　01-0.02mm之间，既保证阀芯动作的顺滑无卡滞，又能避免内泄漏量超标影响分流精度。阀体底部设置两个安装定位孔，为沉头孔结构，安装时可通过螺栓直接固定在液压阀组安装板或者设备的机架预留安装位上，安装面做铣削精加工，平面度公差控制在0.03mm以内，保证安装后阀体不会出现附加应力导致阀芯卡滞。从内部流道设计来看，这款分流阀采用的是滑阀式节流分流结构，进油侧的油液进入阀体后，通过阀芯上的两组对称节流槽将油液分配到两个出油口，当两个出油口连接的执行元件负载出现偏差时，阀芯会在两端压差作用下小幅位移，自动调整两个节流槽的通流面积，保证两个出油口的流量比例稳定，避免出现单路流量过大导致执行元件动作不同步的问题。在实际选型使用时，

　　需要注意这款阀的安装边界：阀芯推杆的外露长度为固定值，外接操纵机构的连接端为球头结构，适配标准的杠杆式操纵连杆，安装时需要保证操纵机构的动作方向与阀芯轴线同轴，避免出现侧向力导致阀芯偏磨；两个上部油口的中心距为固定尺寸，布管时需要预留足够的胶管弯曲半径，避免胶管弯折过度导致通流面积下降、油液温升过快。这款阀的额定工作压力适配中小流量液压系统的常规压力等级，可满足多数移动式液压设备的分流供油需求，相比板式连接的分流阀，这款螺纹连接的结构安装更加灵活，不需要额外加工阀块安装面，在设备改造、小型液压站搭建场景中能大幅减少安装加工的工作量。建模过程中对所有配合面的尺寸公差、形位公差都做了对应标注，内部流道的转折处都做了圆角过渡处理，

　　避免油液在流道内出现紊流、气蚀问题，延长阀件的使用寿命；阀芯与阀体之间的密封槽尺寸完全适配标准的O型密封圈与斯特封，保证高压工况下的密封可靠性，不会出现外渗漏问题。在液压系统调试时，这款阀不需要复杂的参数调整，只要保证进油口的流量在额定范围内，就能自动实现稳定的分流效果，对于需要双缸同步举升、双马达同步驱动的场景，能有效降低同步控制的成本，不需要加装复杂的电控同步阀组，依靠纯液压结构就能满足多数工况的同步精度要求，适合在对成本敏感、工况相对恶劣的移动式液压设备上使用。
