NPT3/8螺纹连接式18F压力限制阀结构

项目分类:阀门 发布时间:2022-01-29 ID:519247
  • NPT3/8螺纹连接式18F压力限制阀结构
  • NPT3/8螺纹连接式18F压力限制阀结构

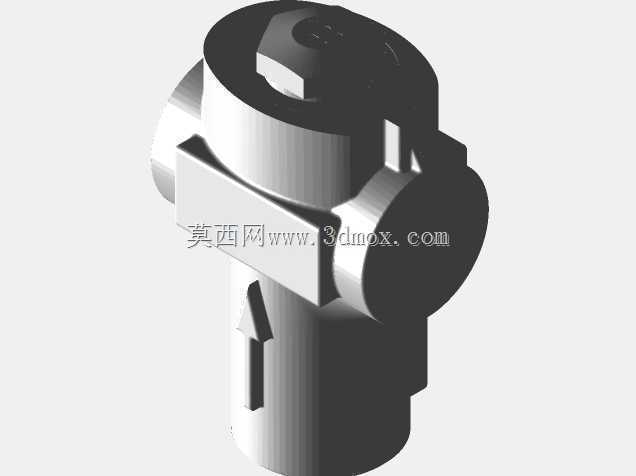

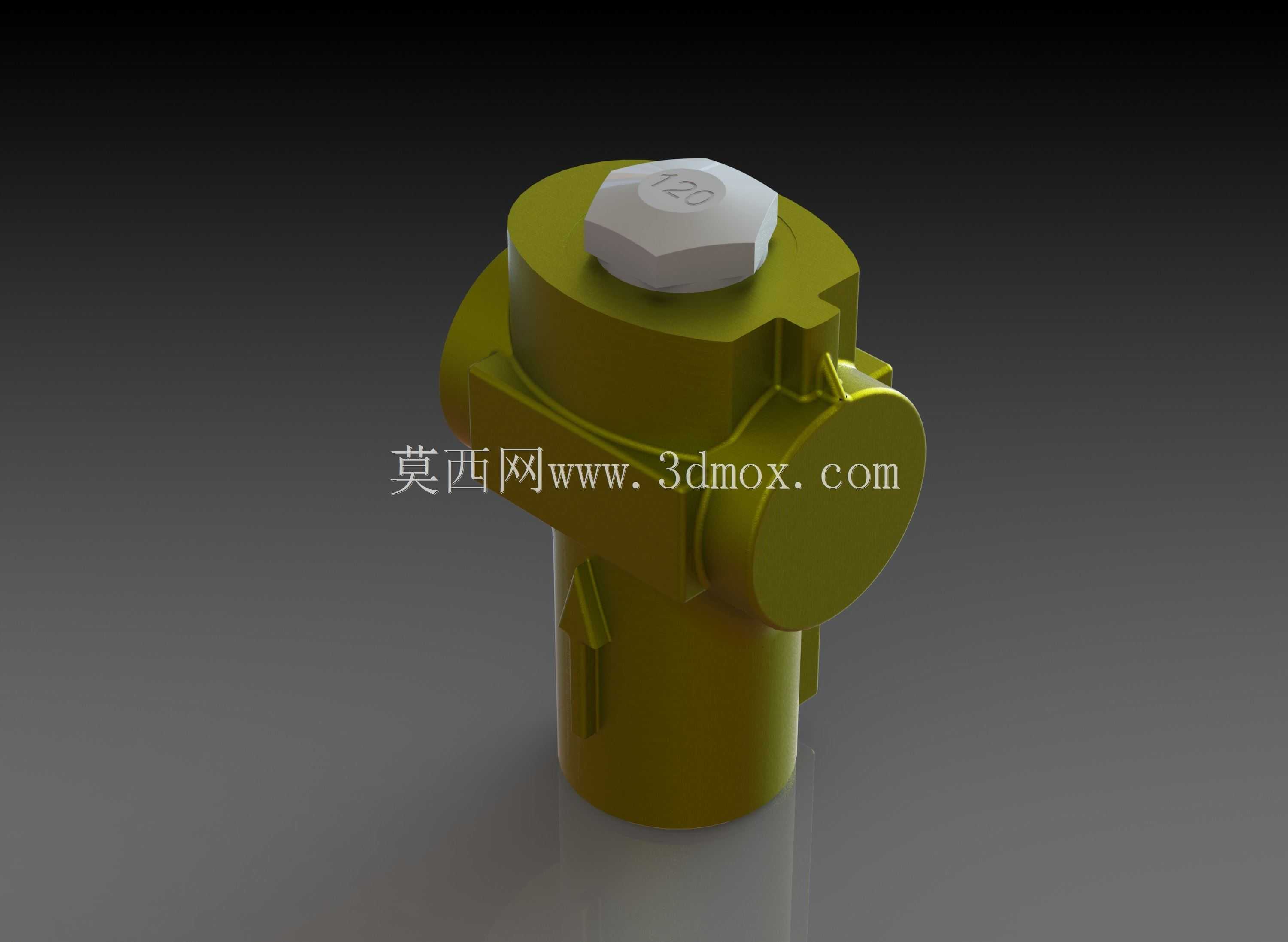

  在中小通径的气动、低压流体输送管路系统里,这类带NPT3/8锥管螺纹接口的压力限制阀,是保障支路压力稳定、避免下游元件超压损坏的核心元件,常见于小型气动控制回路、低压润滑系统、小型工业设备的流体支路里,适配的管路通径对应3/8英寸规格,锥管螺纹的密封特性不需要额外加装密封垫片,依靠螺纹牙型的过盈挤压配合生料带或者密封胶就能实现可靠的管路密封,适合现场快速拆装的运维场景。从结构设计来看,这款阀件采用了三通式的本体布局,下部为流体入口,侧部为流体出口,顶部设置了调节锁紧结构,顶部的六角螺塞是压力调节后的锁紧部件,出厂时完成压力阈值标定后,通过这个六角结构锁紧内部的弹簧预紧量,避免设备运行过程中因为振动导致压力设定值漂移。

  本体侧面的圆形凸台是内部阀芯的装配工艺孔封堵结构,加工时先从这个位置完成阀体内腔、阀芯导向孔的精加工,再用堵头密封,既降低了异形阀体内腔的加工难度,也能保证阀芯运动的同轴度要求,减少阀芯卡滞的概率。本体上铸出的箭头标识直接标注了流体的流向,现场安装时不需要额外对照说明书判断进出口方向,能有效避免装反导致的阀件失效问题。从安装边界来看,这款阀件的整体外形紧凑,下部入口的外螺纹长度适配常规壁厚的管路接头,安装时不需要预留过大的操作空间,顶部的六角锁紧结构尺寸适配常规的开口扳手,日常运维调整压力时,不需要使用专用工具就能完成操作。阀件本体的流道设计采用了平滑过渡的结构,没有直角突变的流道区域,能减少流体通过时的压力损失,

  也能避免流体中的杂质在流道拐角处沉积造成的堵塞问题。内部的阀芯采用直动式的结构设计,当入口侧压力超过弹簧设定的阈值时,阀芯克服弹簧力向上抬升,多余的流体从溢流通道泄出,直到入口压力回落至设定值范围内,阀芯复位关闭,这种直动式结构响应速度快,适合小流量、压力波动频率较高的支路场景,相比先导式结构,结构更简单,故障率更低,对流体清洁度的要求也相对宽松。在实际选型匹配时,需要注意这款阀的螺纹标准为NPT锥管螺纹,和公制管螺纹、G类非密封圆柱管螺纹的牙型角、螺距都存在差异,不能强行混装,否则会出现螺纹密封失效、螺纹滑牙的问题。安装时要保证阀件的安装方向和本体箭头标注的流向一致,同时要预留出顶部调节结构的操作空间,

  方便后期对压力设定值进行校准调整。这款阀的本体材质采用了常用的阀件铸造材质,表面做了防锈处理,能适应常规工业环境下的使用需求,不会因为短期的凝露、轻度腐蚀环境出现本体锈蚀的问题。在三维建模过程中,这类阀件的建模重点要关注螺纹接口的尺寸精度、各安装面的相对位置公差,尤其是进出口螺纹的同轴度、顶部锁紧螺塞和阀芯运动轴线的同轴度,这些尺寸如果出现偏差,会直接影响实际加工后的装配性能和密封效果。建模时还要注意本体上的流向标识、工艺凸台这些细节结构,这些结构虽然不直接影响阀的功能,但在做管路装配仿真、运维指导演示时,这些细节能让模型的实用性大幅提升,方便现场安装人员快速识别安装要点。
