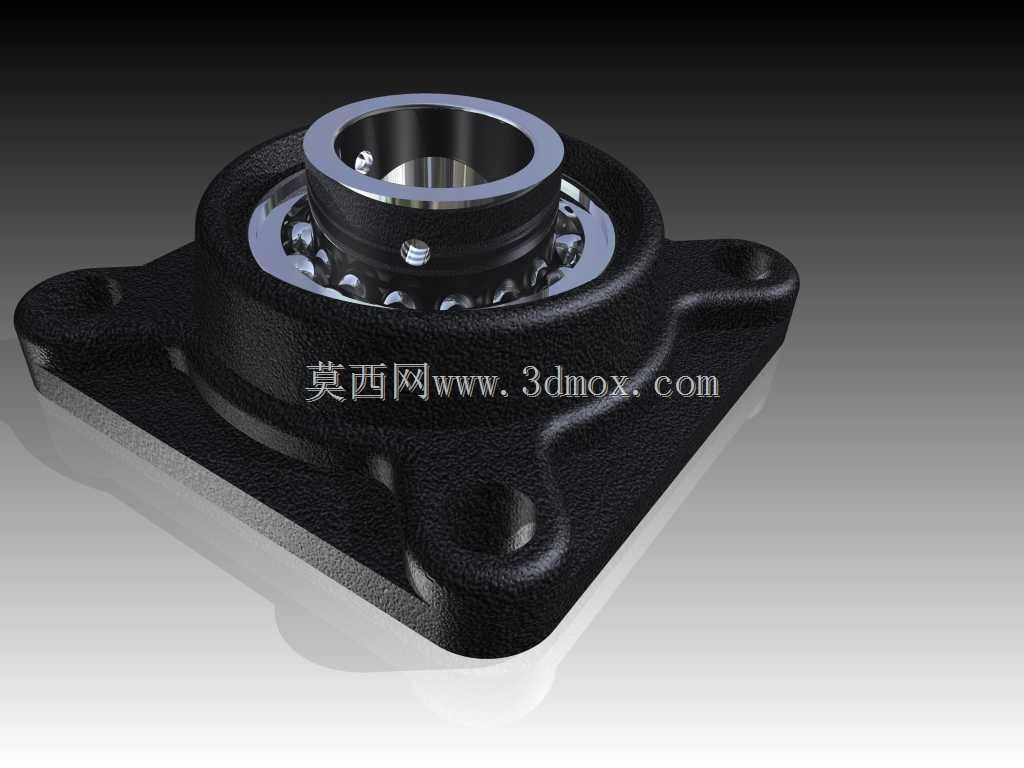

UCF207方形外球面带座轴承结构设计

　　在各类轻工输送、食品加工、小型农机以及普通工业传动设备的转轴支撑环节，这类方形凸台结构的外球面带座轴承是应用频次极高的支撑部件，区别于传统的剖分式轴承座，这类集成式带座轴承不需要额外配合轴承座孔的精加工，安装时仅需要在安装基板上对应四个安装孔位加工通孔，穿入螺栓完成紧固即可完成支撑点位的布设，大幅降低了设备机架的加工精度要求，尤其适合中小型设备的快速装配与现场维护更换。

　　从结构功能来看，该部件核心分为轴承本体与铸造座体两部分，内置的外球面轴承外圈为球面结构，与座体内的球面凹腔形成自适应配合，当安装面存在一定的平面度误差、或者转轴运行中出现小幅挠曲变形时，球面配合结构可以自动补偿角度偏差，避免轴承内部滚动体承受额外的偏载力矩，有效降低轴承早期点蚀失效的概率，延长支撑点位的使用寿命。轴承内圈采用顶丝锁紧结构，安装时将转轴穿入内圈孔后，拧紧内圈上的紧定螺钉即可实现内圈与转轴的周向与轴向固定，不需要额外配置轴肩、锁紧螺母等轴向定位结构，进一步简化了轴系的零件配置。

　　座体采用方形四安装孔布局，相比菱形两孔或者圆形法兰的带座轴承，方形四孔结构的抗倾覆力矩能力更强，能够承受一定方向的径向载荷与小幅轴向载荷，适合安装在设备的侧立面、水平面等多种安装面，四个安装凸台做了加厚处理，螺栓锁紧时的压紧力可以均匀分散到座体的整个支撑面，避免局部应力集中导致座体开裂。座体与轴承配合的球面腔在铸造后做了精镗处理，保证球面的配合精度，同时座体底部与安装面接触的区域做了铣平加工，确保安装时座体与安装基板贴合紧密，减少运行中的振动传递。

　　在实际选型应用中，这类轴承的安装边界需要重点关注几个核心尺寸：首先是四个安装孔的中心距，这一尺寸直接决定了机架上安装孔的加工位置，一旦孔位偏差超过1mm就会导致螺栓无法顺利穿入；其次是内圈的内孔直径，该尺寸需要与配合的转轴直径保持公差匹配，通常采用间隙配合便于安装，依靠顶丝实现锁紧；再者是座体的总高度，也就是轴承中心到安装底面的垂直距离，这一尺寸决定了转轴的中心高，在多支撑点的长轴系布设中，所有点位的轴承中心高需要保持一致，否则会在轴内部产生附加弯曲应力。另外需要注意轴承的允许调心角度，这类外球面轴承的调心范围通常在2度以内，安装时如果机架的倾斜角度超过这个范围，球面配合就无法完全补偿偏载，依然会造成轴承的异常磨损。

　　从设计思路上看，这类带座轴承的核心设计逻辑是降低装配与维护门槛，将原本需要现场选配轴承、加工轴承座孔、调整配合间隙的复杂工序，整合为一个标准化的独立组件，设备制造厂只需要根据载荷、转速、轴径选择对应型号的成品组件即可，不需要单独设计轴承座的结构，大幅缩短了设备的设计周期。在日常维护中，这类轴承通常自带注油嘴，可以在不拆卸轴承的情况下定期补充润滑脂，适合在多粉尘、潮湿的工况下使用，密封结构采用双唇口橡胶密封，能够阻挡外部的粉尘、水汽进入轴承内部滚道，同时防止内部润滑脂泄漏，在输送线的辊筒支撑、小型风机的叶轮支撑、农业机械的传动轴支撑等场景下，这类结构的轴承相比传统的深沟球轴承加独立轴承座的方案，综合成本更低，安装维护效率更高。

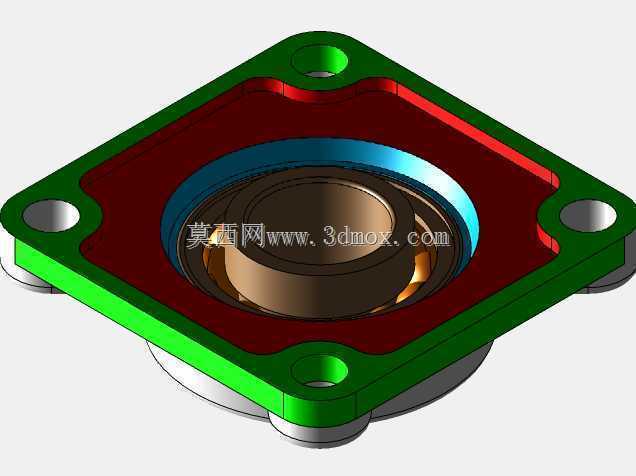

　　在三维建模过程中，需要重点还原球面配合的接触关系，确保轴承外圈球面与座体内腔球面的曲率半径一致，同时还原内圈上的紧定螺钉孔、钢球与保持架的装配位置，以及座体四个安装孔的沉台结构，这些细节直接影响后续做装配干涉检查、安装模拟时的准确性，尤其是安装孔的位置度、内孔与安装底面的平行度等形位公差，在建模时需要按照实际产品的公差要求做合理的参数设置，避免导出的工程图出现尺寸偏差，导致实际加工安装时出现配合问题。
